5-2 (G)
5. Einstellungen
LH71A / LH72

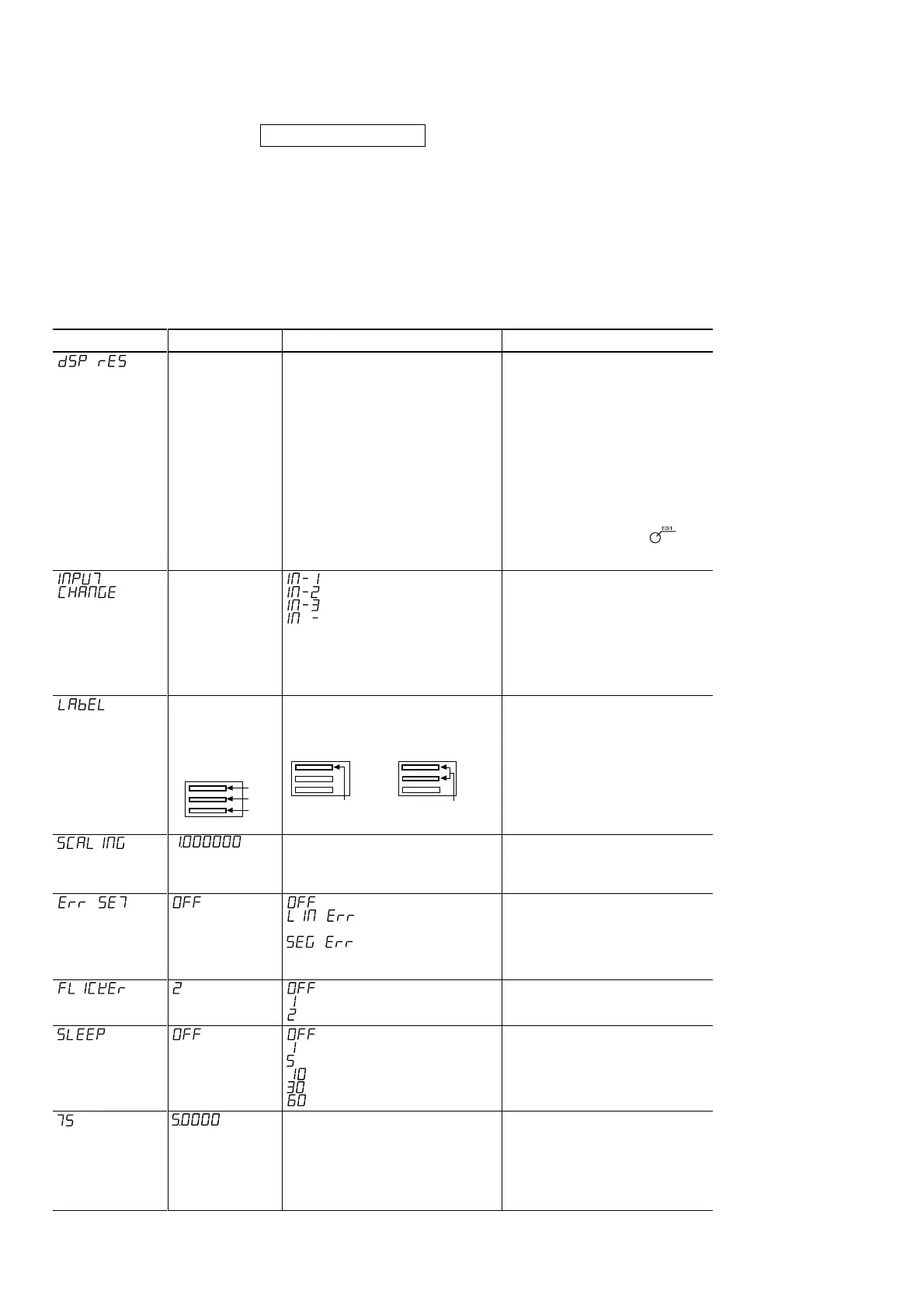

5-1-3. Beschreibung der Detaileinstellungen
Damit werden Polarität, Anzeigeauflösung, Kompensationswerte und andere Einstellungen für die
tatsächlichen Betriebsbedingungen festgelegt.
Wenn das Gerät nach dem Versand zum ersten Mal eingeschaltet wird, können die „Detaileinstellungen“
erst nach der Durchführung der „Grundeinstellungen“ vorgenommen werden.
Falls die „Grundeinstellungen“ eingestellt oder geändert werden, werden alle
„Detaileinstellungen“ auf die Werksvorgaben zurückgesetzt.
∗ Falls Sie die „Detaileinstellungen“ bereits eingegeben haben, notieren Sie sich die Einstellwerte, bevor
Sie die „Grundeinstellungen“ zurückstellen oder ändern.
Einstellungsposten
Anzeigeauflösung
Umschaltung der
Anzeige (nur bei den
Modellen LH71A-2
und LH71A-3 mit
Allzweck-/
Fräsmaschinenfunktion)
Umschaltung des
Achsenetiketts (nur
bei den Modellen
LH71A-1 und LH71-2
mit Allzweck-/
Fräsmaschinenfunktion)
Skalierung
Kompensationswert
Flimmerregelung
Abschaltung
Messtaster-Radius
(nur Modell LH71A)
Werkseinstellung
Automatische
Einstellung für
Messstabseinheit-
Auflösungswerte
Messstabs-
einheits-
eingang Display
1 –––––––––– 1
2 –––––––––– 2
3 –––––––––– 3
Display
Achsen-
etikett
1 –––––––––– X
2 –––––––––– Y
3 –––––––––– Z
Verfügbare Optionen
Messstabseinheit-Auflösung und höhere
Durchmesseranzeige (außer
Winkelanzeige)
Polarität (+/–)
: Messstabseinheits-Eingang 1
: Messstabseinheits-Eingang 2
: Messstabseinheits-Eingang 3
: Keine Anzeige
Anzeige 1...X/Z
Anzeige 2...Y/Z
Anzeige 3...Z
0,100000 - 9,999999
(Skaliervergrößerung eingeben.)
: Keine Einstellung
: (Linearkompen-
sationswert eingeben)
: (Segmentierten Fehler-
kompensationswert
eingeben)
: Keine Einstellung
: Schwach
: Stark
: Keine Einstellung
: 1 Minute
: 5 Minuten
: 10 Minuten
: 30 Minuten
: 60 Minuten
1,0000 - 20,0000
(Messtaster-Radius eingeben)
Bemerkungen
Damit wird die angezeigte Auflösung
eingestellt. Diese Einstellung kann je nach
der Einstellung für die Messstabseinheit-
Auflösung in den „Grundeinstellungen“
unterschiedlich sein.
Für die Drehmaschinenfunktion kann die
Durchmesseranzeige verwendet werden,
um den doppelten Schnittbetrag eines
Schneidwerkzeugs anzuzeigen. Stellen
Sie die Polarität so ein, dass der Wert der
Schnittrichtung (X-Achse) abnimmt.
Während der Durchmesseranzeige
leuchtet φ im Lampenanzeigemodus auf.
∗ Durch Drücken der Taste kann
die Art der Anzeigeauflösung
hinzugefügt werden.
Dies ist die Kombination von
Messstabseinheitseingang und Display
1/2/3. Die Lage der Zähleranzeige
(Display 1/2/3) kann geändert werden,
ohne einen Neuanschluss am
Messstabseinheitseingang vorzunehmen.
Die jeweiligen Einstellungen werden mit
der gewählten Option verbunden.
Dies ist die Kombination von Display
1/2/3 und Achsenetikett.
∗ Siehe Abschnitt 5-6 „Skalierung“.
∗ Siehe Abschnitt 5-5 „Kompensation“.
Reduzieren von Anzeigeflimmern.
Der Zustand OFF gibt den genauesten
Zustand an.
Das Display wird ausgeschaltet, wenn
während einer vorgegebenen Zeit
keine Operationen durchgeführt
werden.
Dient zur Einstellung des Messtaster-
Radius.
Der Anzeigewert ändert sich
entsprechend der Einstellung der
Messstabseinheit-Auflösung. Diese
Einstellung wird ausschließlich für die
erste Achse eingegeben.
X
Y
Z
1-Achsen-Modell
X oder Z X
oder
X
oder
Z
YZY
2-Achsen-Modell
