7-18 (CS)
LH71A / LH72
7. 操作方法
7-2-10. 触摸传感器 (另购) 的使用方法 (仅限于LH71A)
• 将触摸传感器安装在铣床等的主轴上，与显示装置组合使用。
• 触摸传感器的传感器部分是利用弹簧的半固定式，其结构为与基准面接触后，即使过量也可能退
回，所以能正确检测基准点，轴心不会弯曲。
• 将工件退回到原处时，会切实恢复为轴心位置。
• 触摸传感器接触工件后，请使触摸传感器迅速离开工件。
中心轴碰上工件后，可能会导致精度下降和损坏。
• 触摸传感器对导电性工件不起作用，使用时请确认工件的材质。

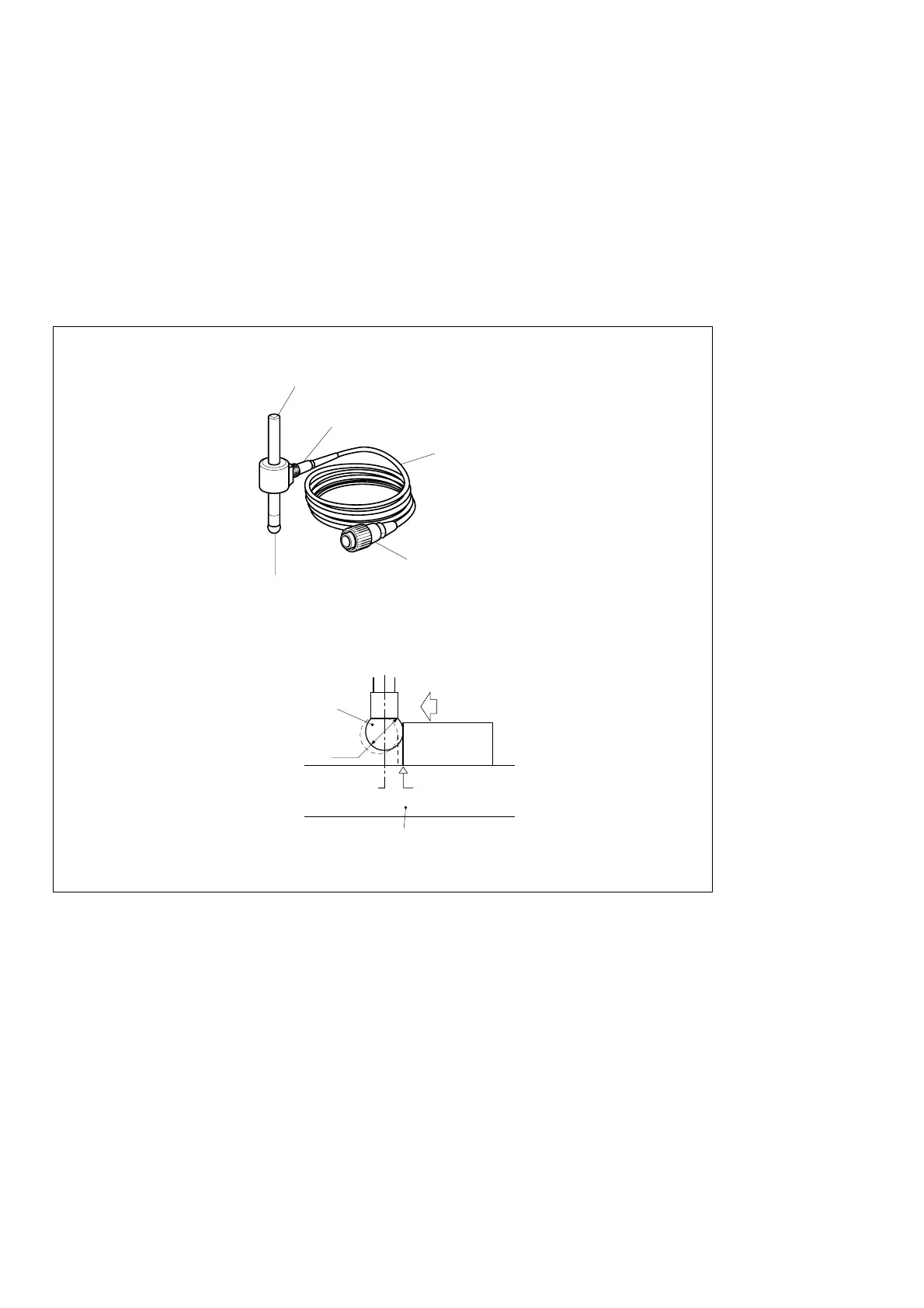

手柄
触摸传感器连接器
电缆
显示器连接器
触摸传感器
传感器部分 (钢球)
移动方向
触碰
工件
φ10
基准点
机台
传感器部分
相当于刀尖的中间
