LH71A / LH72
(CS) 8-5
8. 应用功能

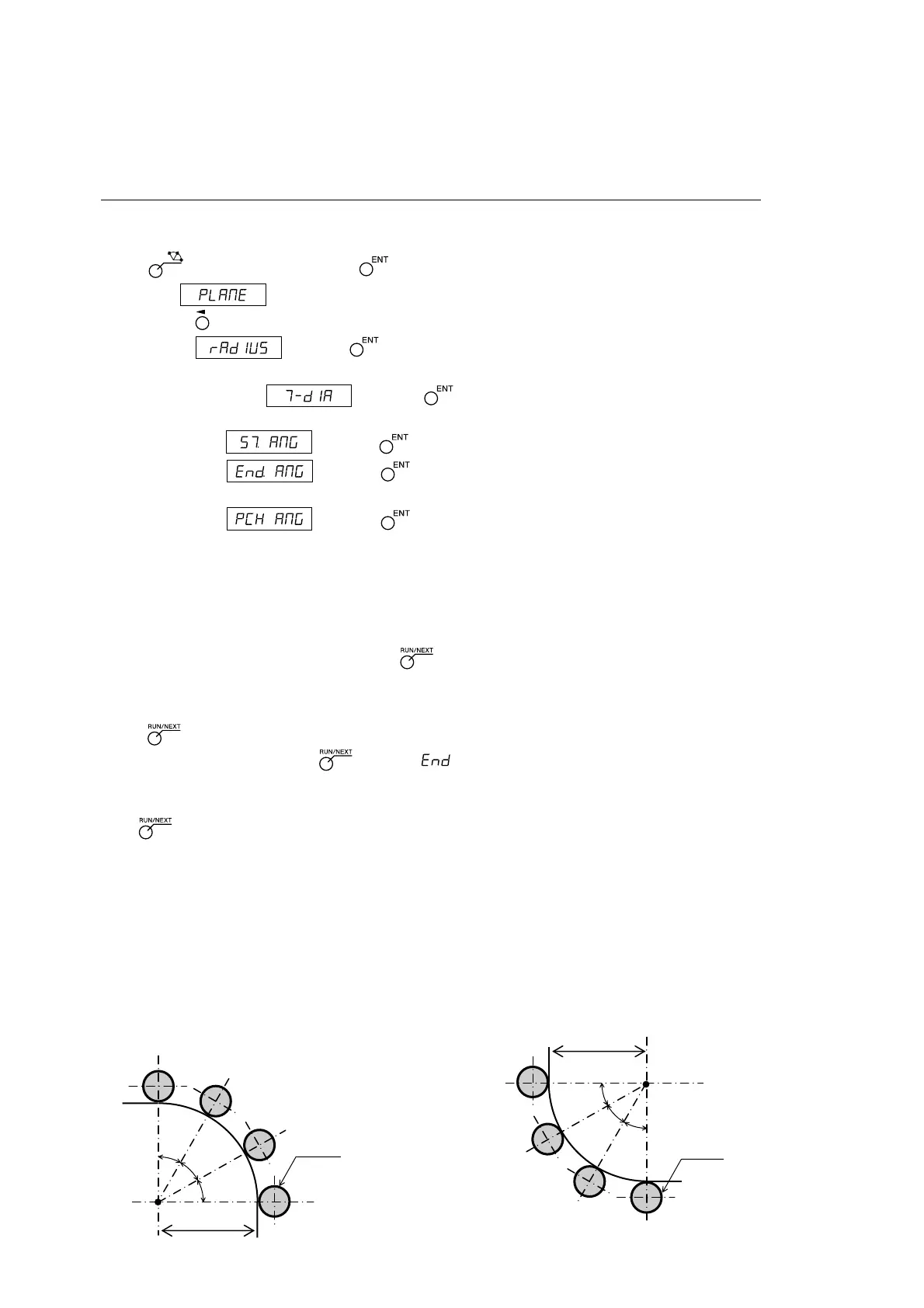

8-1-3. 简易 R 加工功能
此功能可以用于圆弧的粗加工。此功能是 2 轴模型和 3 轴模型的专用功能。
a) 加工外径
输入参数
1 按 键使 ARC 闪烁，然后按 键确定。(ARC 点亮)
2 选择面 。(3 轴的情况下)
每按一次 键便会切换。(1-2：X-Y平面，2-3：Y-Z平面，1-3：X-Z平面)
3 输入半径 ，然后按 键。 根据输入单位：毫米 (英寸) 和最小输
入分辨率进行输入。
4 用输入“+”刀具径 ，然后按 键。 根据输入单位：毫米 (英寸) 和最小输
入分辨率进行输入。
5 输入开始角度 ，然后按 键。 输入范围：0.00～359.99 度
6 输入结束角度 ，然后按 键。 输入范围：0.00～359.99 度
注) 不能输入小于开始角度的角度。(0 度除外)
7 输入移动角度 ，然后按 键。 输入范围：0.01～359.99 度
注) 必须将移动角度设为开始角度和结束角度之间的角度。
开始角度和结束角度之间的角度必须可被移动角度分割。
如是不可分割的设定，则在到达结束角度之前会结束加工。
执行
1 移动到加工 R 中心 (起始位置)，然后按 键执行。
2 显示第 1 个孔的位置。
3 移动设备以显示“0”。
4 按 键，然后用移动角度间距数重复上述步骤。
5 最后位置的处理结束后，按 键，变为 ，显示现在值。
＜重复操作＞
• 再次返回到加工 R 中心 (起始位置)。
• 按 键以相同参数重复操作。
结束角度
开始角度
刀具径
R 中心
R 中心
开始角度
结束角度
刀具径
L 例 a-1
参数
半径 ：20 毫米
刀具径 ：φ6
开始角度 ：0º
结束角度 ：90º
移动角度 ：30º
L 例 a-2
参数
半径 ：20 毫米
刀具径 ：φ6
开始角度 ：180º
结束角度 ：270º
移动角度 ：30º
X
Y
No. 1
No. 2
No. 3
20
No. 4
30˚
30˚
30˚
0˚
90˚
φ6
φ6
X
Y
No. 1
No. 2
No. 3
20
No. 4
30˚
30˚
30˚
180˚
270˚
