(G) 7-13
7. Bedienungsverfahren
LH71A / LH72
Ø20,0
0

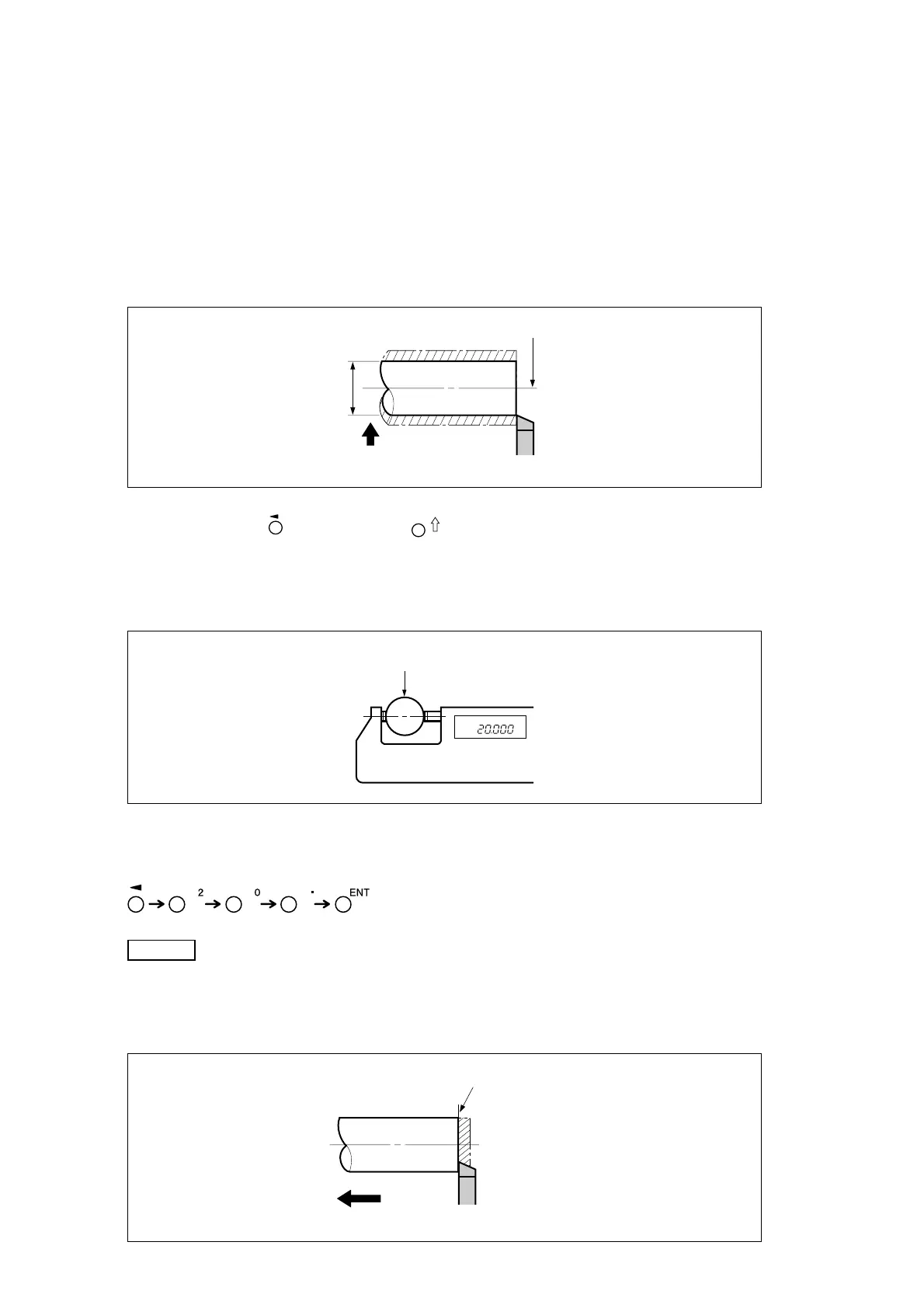

<Haltefunktion>
Wenn Sie die Haltefunktion bei der Eingabe des Werkzeugversatzes verwenden, können Sie die eingegebene
Position für späteren Gebrauch im internen Speicher speichern. Somit können Sie die Maschine beliebig
verstellen, was zum Messen des Versatzes praktisch ist. Wählen Sie zuerst die Durchmesseranzeige (beim
Umschalten der Anzeigeauflösung leuchtet ∅ auf), und führen Sie dann die folgenden Schritte aus.
1 Bearbeiten Sie mithilfe von Werkzeug Nr. 1 die Außenseite des Werkstücks in Richtung der X-Achse.
Das Schneidwerkzeug bewegt sich in Minusrichtung in Bezug auf den Bearbeitungs-Bezugspunkt „0“.
2 Drücken Sie die Taste , und dann die Taste .
Die Anzeige wird gehalten.
3 Bewegen Sie das Schneidwerkzeug, und messen Sie den Durchmesser des bearbeiteten Werkstücks mit
einem Mikrometer.
X-Achsen-Bearbeitungs-Bezugspunkt
Werkstück
Minusrichtung
Werkzeug Nr. 1
Einheit: mm
+
mm
Werkstück
Bewegungsrichtung
Z-Achsen-Bearbeitungs-Bezugspunkt
Werkzeug Nr. 1
4 Geben Sie den Durchmesser des Werkstücks in die X-Achse ein, um den Bearbeitungs-Bezugspunkt
einzustellen.
Hinweis
Geben Sie den Wert als Durchmesser ein.
5 Um einen Bezugspunkt für die Z-Achsen-Richtung zu erzeugen, bearbeiten Sie kurz die Stirnfläche des
Werkstücks.
