7-12 (G)
7. Bedienungsverfahren
LH71A / LH72

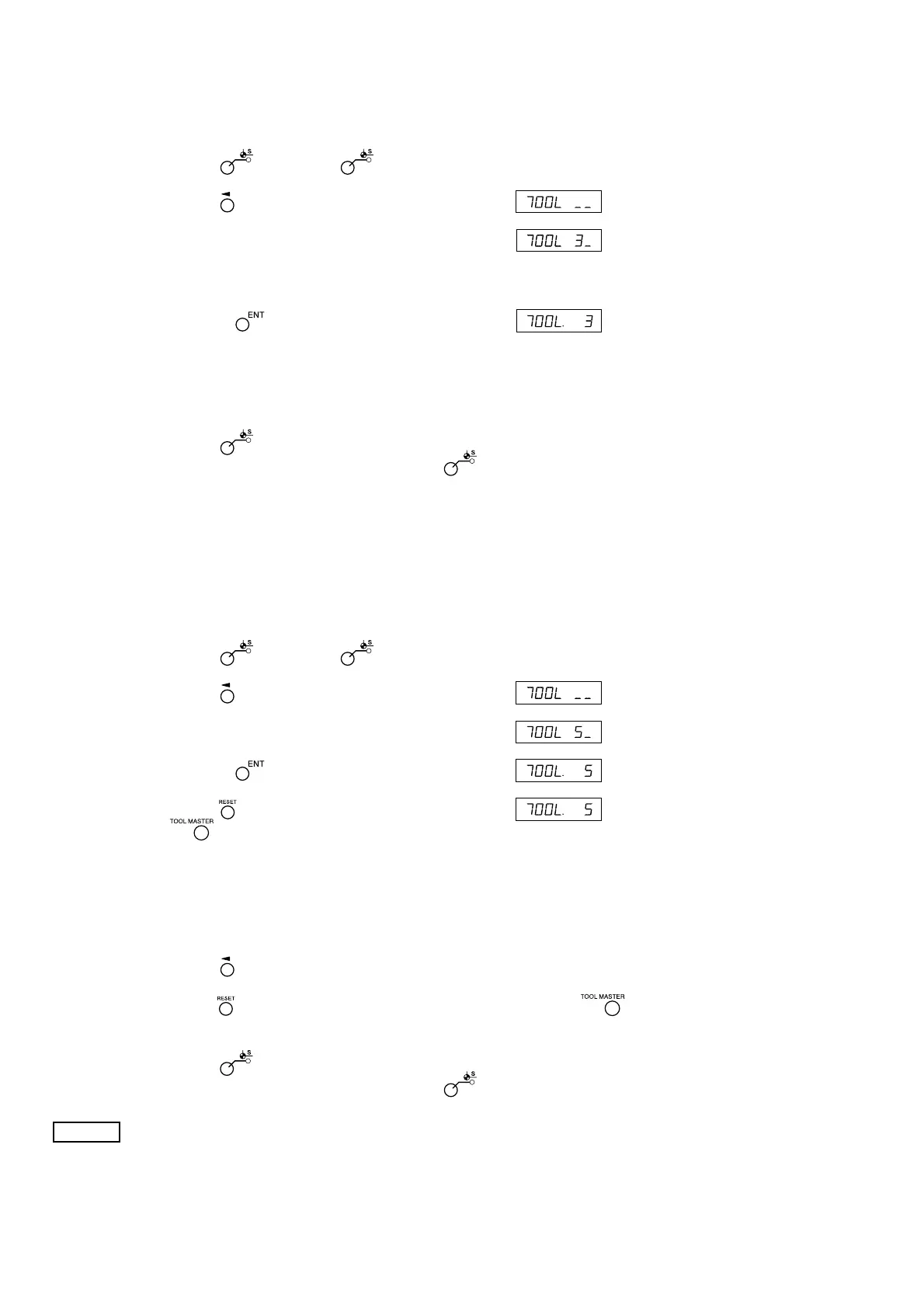

<Auswählen einer Werkzeugnummer> Anzeige
1 Drücken Sie die Taste . (Die Lampe leuchtet auf)
2 Drücken Sie die Taste der dritten Achse.
3 Geben Sie die auszuwählende Werkzeugversatznummer ein.
Nr. 1: Werkzeugoriginal
Nr. 2~: Werkzeugversatz
4 Verwenden Sie die Taste , um die Einstellung festzulegen.
Der Istwert wird zum Wert des Werkzeugversatzes.
Im Falle des Werkzeugversatzes wird ein Wert angezeigt, der
aus der Addition des jeweiligen Werkzeugversatzes zum
Werkzeugoriginal resultiert.
5 Drücken Sie die Taste .
Das System verlässt den Bezugspunktmodus. (Die Lampe erlischt)
<Wechseln des Werkzeugoriginals>
Wenn das Werkzeug an Position Nr. 1 aufgrund von Verschleiß
ausgewechselt wird, kann das Original zu einer anderen
Nummer geändert werden.
Anzeige
1 Drücken Sie die Taste . (Die Lampe leuchtet auf)
2 Drücken Sie die Taste der dritten Achse.
3 Geben Sie die zu erzeugende Nummer ins Original ein.
4 Verwenden Sie die Taste , um die Einstellung festzulegen.
5 Drücken Sie die Taste der dritten Achse (beim Modell LH71A)
oder die Taste (beim Modell LH72).
Der Dezimalpunkt leuchtet auf, und Nr. 5 wird zum Original.
6 Wechseln Sie das Werkzeug an Position Nr. 1 aus.
7 Stellen Sie den Werkzeugversatz an Position Nr. 1 ein.
8 Drücken Sie die Taste für die dritte Achse, und wählen Sie Nr. 1.
9 Drücken Sie die Taste der dritten Achse (beim Modell LH71A) oder die Taste (beim Modell
LH72), und stellen Sie das Original auf Nr. 1.
10 Drücken Sie die Taste .
Das System verlässt den Bezugspunktmodus. (Die Lampe erlischt)
Hinweis
Die ABS-Anzeige bleibt während des Bezugspunktmodus eingeschaltet.
Das Werkzeugoriginal (Nr. 1) wird als Basis der Linearkompensation verwendet.
(Position des Werkzeugoriginalwertes 0 = Kompensationsbetrag 0)
(Beispiel: Nr. 3)
(Beispiel: Nr. 5)
