Magnescale LH71A - 螺栓孔圆周功能

8-2 (CS)
LH71A / LH72
8. 应用功能

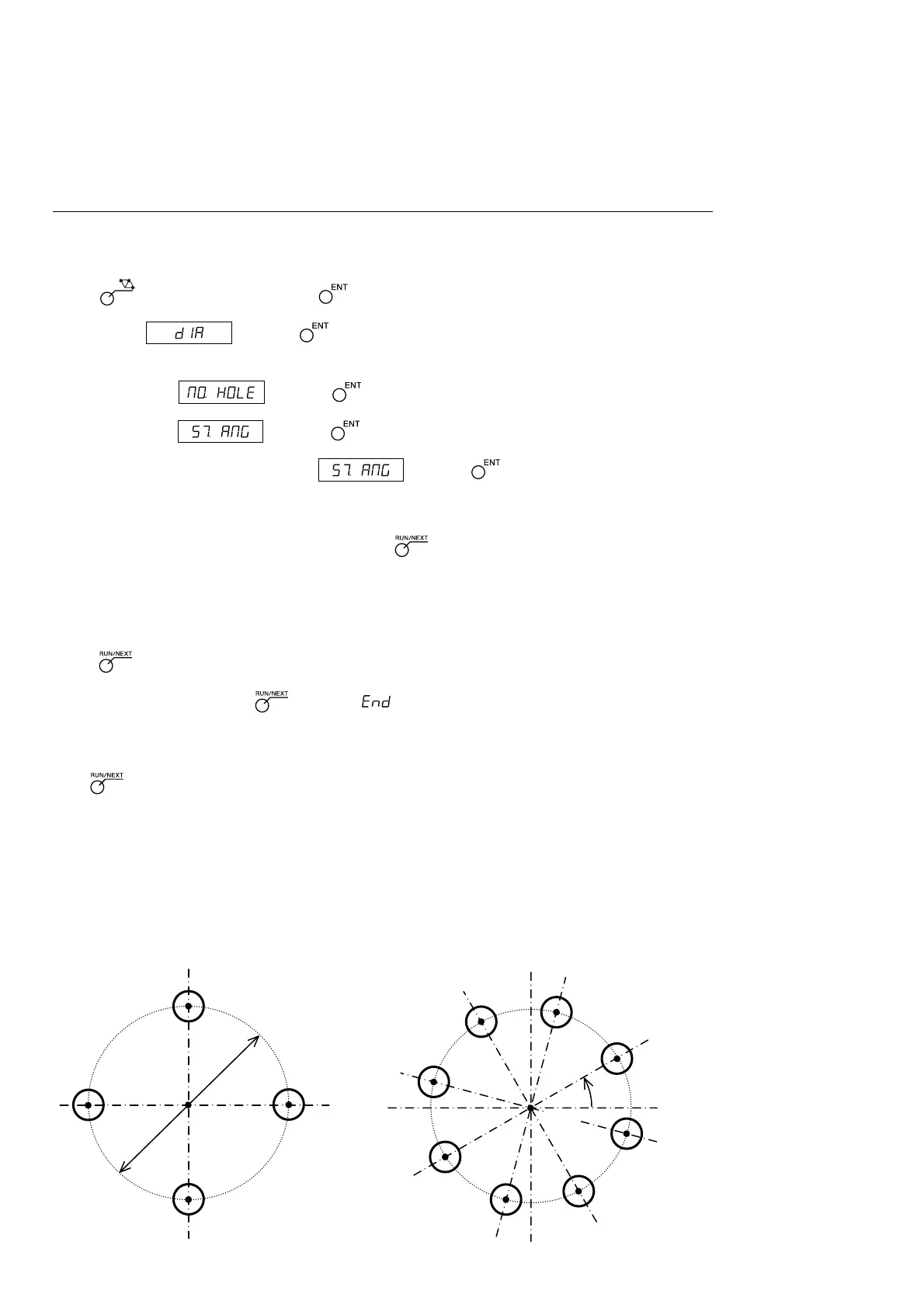

8-1-1. 螺栓孔圆周功能
可以在指定的直径圆周上以等间距开孔。此功能是 2 轴模型、3 轴模型的专用功能。
a) 整个圆周上的等间距孔
输入参数
1 按 键使 BOLT 闪烁，然后按 键。(BOLT 点亮)
2 输入直径 ，然后按 键。 输入单位：毫米 (英寸)，根据最小输入分辨
率的显示而定。
3 输入孔的个数 ，然后按 键。 输入范围：2～360 个
4 输入开始角度 ，然后按 键。 输入范围：0.00～359.99 度
5 将显示与开始角度相同的结束角度 ，然后按 键。
执行
1 移动到螺栓孔圆周的中心 (起始位置)。然后按 键执行。
2 显示第 1 个孔的位置。
3 移动设备以显示“0”。
4 按 键，并重复孔的个数次上述步骤。
5 最后孔的处理结束后，按 键，变为 ，显示现在值。
＜重复操作＞
• 再次返回到螺栓孔圆周的中心。
• 按 键执行以相同参数可以重复操作。
X
Y
No. 1
No. 2
No. 3
No. 4
90˚
90˚
90˚
90˚
φ100
0˚
中心
开始角度、
结束角度
X
Y
No. 1
No. 2
45˚
No. 3
No. 4
No. 8
45˚
45˚
45˚
45˚
45˚
45˚
45˚
No. 5
No. 6
No. 7
30˚
中心
开始角度、
结束角度
L 例 a-1
参数
直径 ：100 毫米
孔的个数 ：4
开始角度 ：0º
结束角度 ：0º
L 例 a-2
参数
直径 ：100 毫米
孔的个数 ：8
开始角度 ：30º
结束角度 ：30º
