LH71A / LH72
(CS) 8-3
8. 应用功能

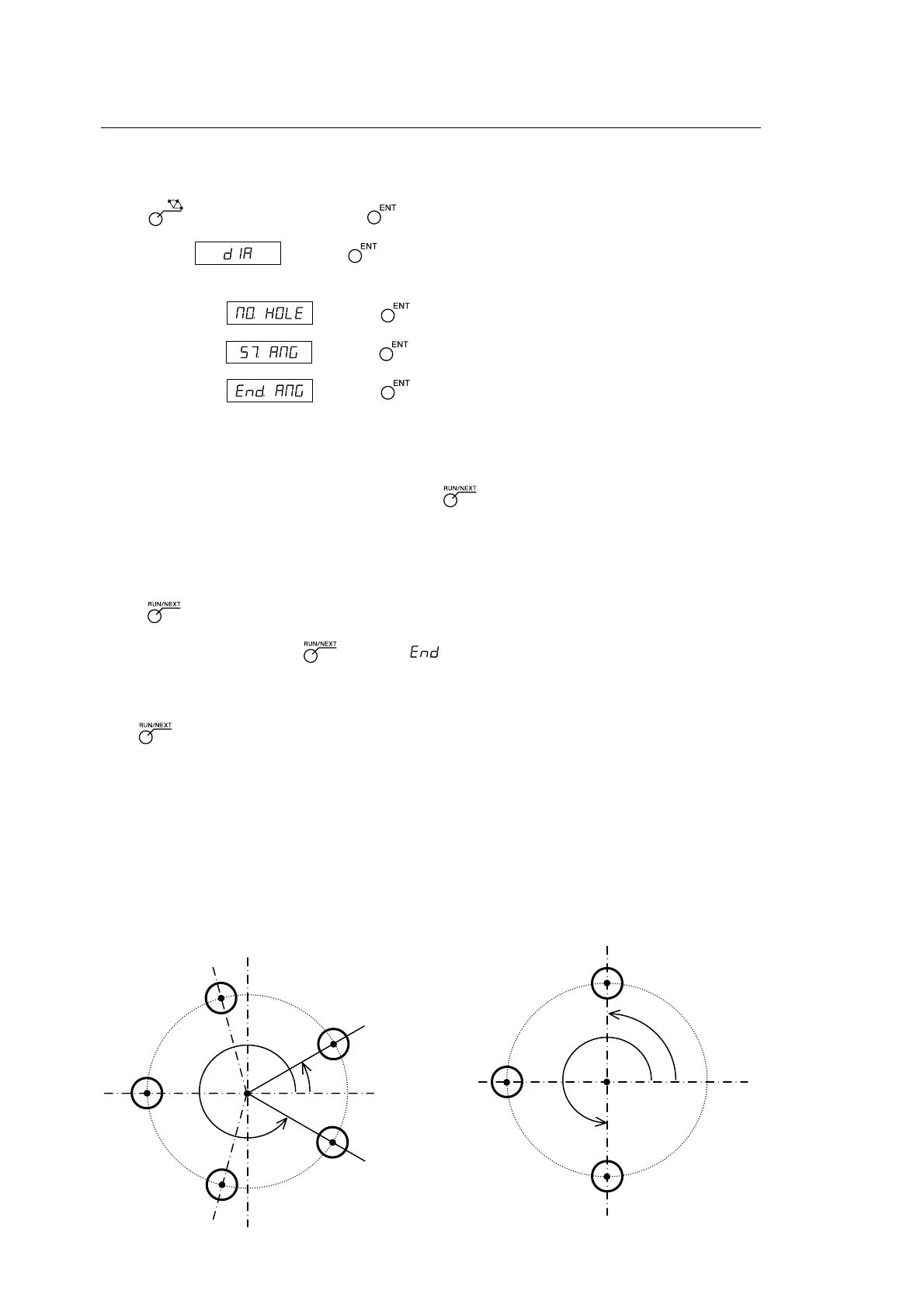

b) 在任意角度范围内开等间距孔时
输入参数
1 按 键使 BOLT 闪烁，然后按 键确定。(BOLT 点亮)
2 输入直径 ，然后按 键。 根据输入单位：毫米 (英寸) 和最小输入分辨率
进行输入。
3 输入孔的个数 ，然后按 键。 输入范围：2～360 个
4 输入开始角度 ，然后按 键。 输入范围：0.00～359.99 度
5 输入结束角度 ，然后按 键。 输入范围：0.00～359.99 度
注) 不能输入小于开始角度的角度。(0 度除外)
执行
1 移动到螺栓孔圆周的中心 (起始位置)，然后按 键执行。
2 显示第 1 个孔的位置。
3 移动设备以显示“0”。
4 按 键，并重复孔的个数次上述步骤。
5 最后孔的处理结束后，按 键，变为 ，显示现在值。
＜重复操作＞
• 再次返回到螺栓孔圆周的中心。
• 按 键以相同参数重复操作。
开始角度
X
Y
No. 1
No. 2
75˚
No. 3
No. 4
No. 5
30˚
75˚
75˚
75˚
330˚
中心
结束角度
X
Y
No. 1
No. 2
No. 3
90˚
90˚
90˚
270˚
开始角度
结束角度
L 例 b-1
参数
直径 ：100 毫米
孔的个数 ：5
开始角度 ：30º
结束角度 ：330º
L 例 b-2
参数
直径 ：100 毫米
孔的个数 ：3
开始角度 ：90º
结束角度 ：270º
中心
