8-2 (G)
8. Angewandte Funktionen
LH71A / LH72

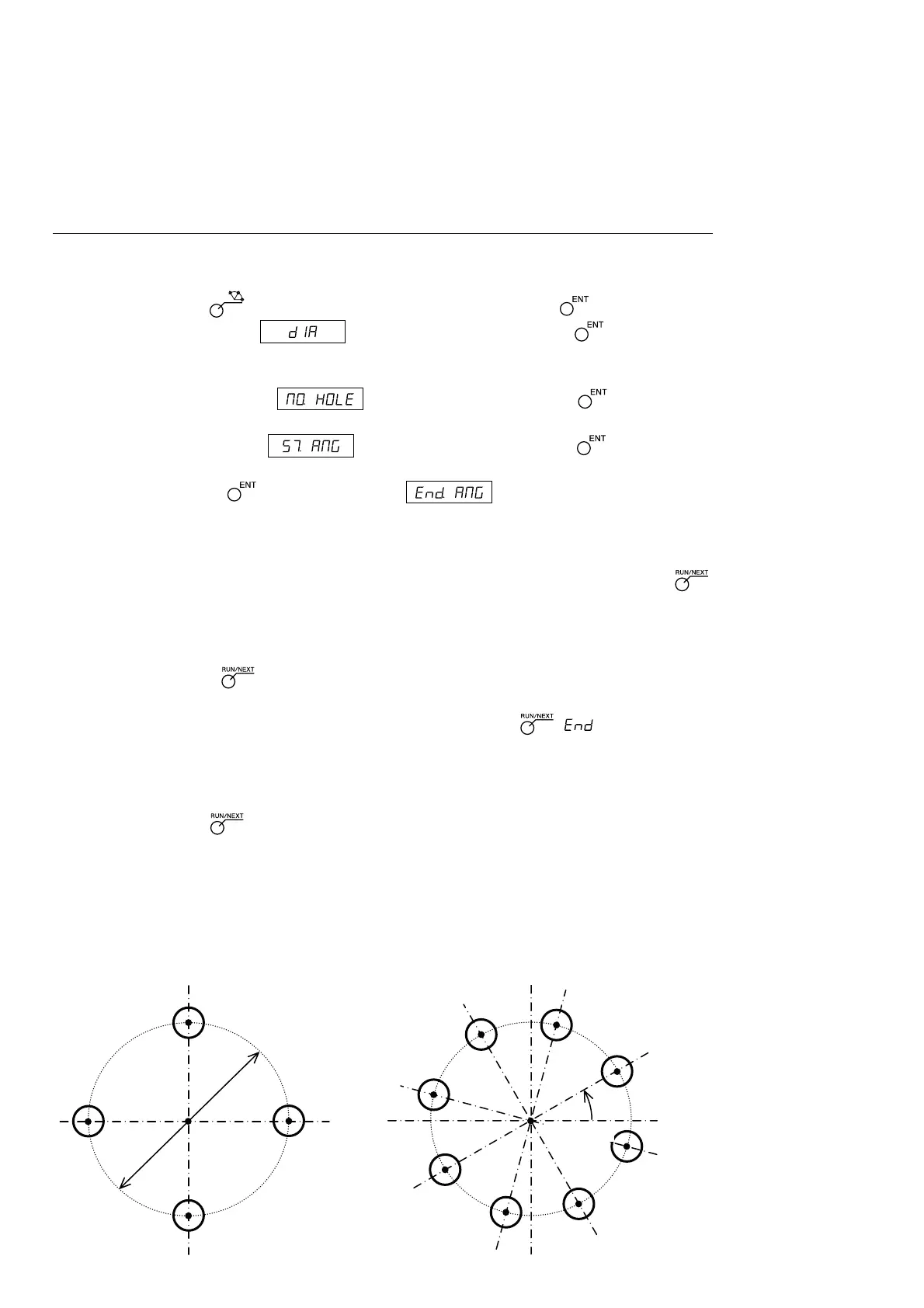

8-1-1. Schraubenloch-Kreisfunktion
Löcher können in gleichen Abständen entlang dem Umfang eines bestimmten Durchmessers gebohrt werden.
Diese Funktion ist nur für 2- und 3-Achsen-Modelle verfügbar.
a) Abstandsgleiche Löcher entlang dem Gesamtumfang
Parametereingabe
1
Drücken Sie die Taste , so dass BOLT blinkt, und drücken Sie dann die Taste . (BOLT leuchtet auf)
2 Geben Sie den Durchmesser ein, und drücken Sie dann die Taste .
Führen Sie die Eingabe auf der Basis der Eingabeeinheiten (mm, Zoll) und der minimalen
Eingangsauflösung durch.
3
Geben Sie die Anzahl der Löcher ein, und drücken Sie dann die Taste . Eingabebereich:
2 bis 360 Löcher
4 Geben Sie den Anfangswinkel ein, und drücken Sie dann die Taste . Eingabebereich:
0,00 bis 359,99 Grad
5 Drücken Sie die Taste , wenn der Endwinkel und der Endwinkelwert, der dem
Anfangswinkelwert entspricht, angezeigt wird.
Ausführung
1 Fahren Sie die Mitte (Startposition) des Schraubenlochkreises an, und drücken Sie dann die Taste ,
um den Vorgang auszuführen.
2 Die Position des Nr. 1 Lochs wird angezeigt.
3 Bewegen Sie den Maschinentisch, bis das Mikrometer „0“ anzeigt.
4 Drücken Sie die Taste , und wiederholen Sie das obige Verfahren so oft wie erforderlich für die
Anzahl der Löcher.
5 Nachdem das letzte Loch geformt worden ist, drücken Sie die Taste . erscheint, und die
Istwerte werden angezeigt.
<Vorgang wiederholen>
• Fahren Sie erneut die Mitte des Schraubenlochkreises an.
• Drücken Sie die Taste , um den Vorgang mit den gleichen Parametern zu wiederholen.
X
Y
Nr. 1
Nr. 2
Nr. 3
Nr. 4
90˚
90˚
90˚
90˚
φ100
0˚
Mittelpunkt
Anfangswinkel,
Endwinkel
X
Y
Nr. 1
Nr. 2
45˚
Nr. 3
Nr. 4
Nr. 8
45˚
45˚
45˚
45˚
45˚
45˚
45˚
Nr. 5
Nr. 6
Nr. 7
30˚
Mittelpunkt
Anfangswinkel,
Endwinkel
L Beispiel a-1
Parameter
Durchmesser : 100 mm
Anzahl der Löcher : 4
Anfangswinkel : 0°
Endwinkel : 0°
L Beispiel a-2
Parameter
Durchmesser : 100 mm
Anzahl der Löcher : 8
Anfangswinkel : 30°
Endwinkel : 30°
