LH71A / LH72
(J) 9-1
9. 外部リセット入力
外部リセット入力コネクタにスイッチまたは電子スイッチ(ICなど)を接続すると、表示を外部
からリセットすることができます。

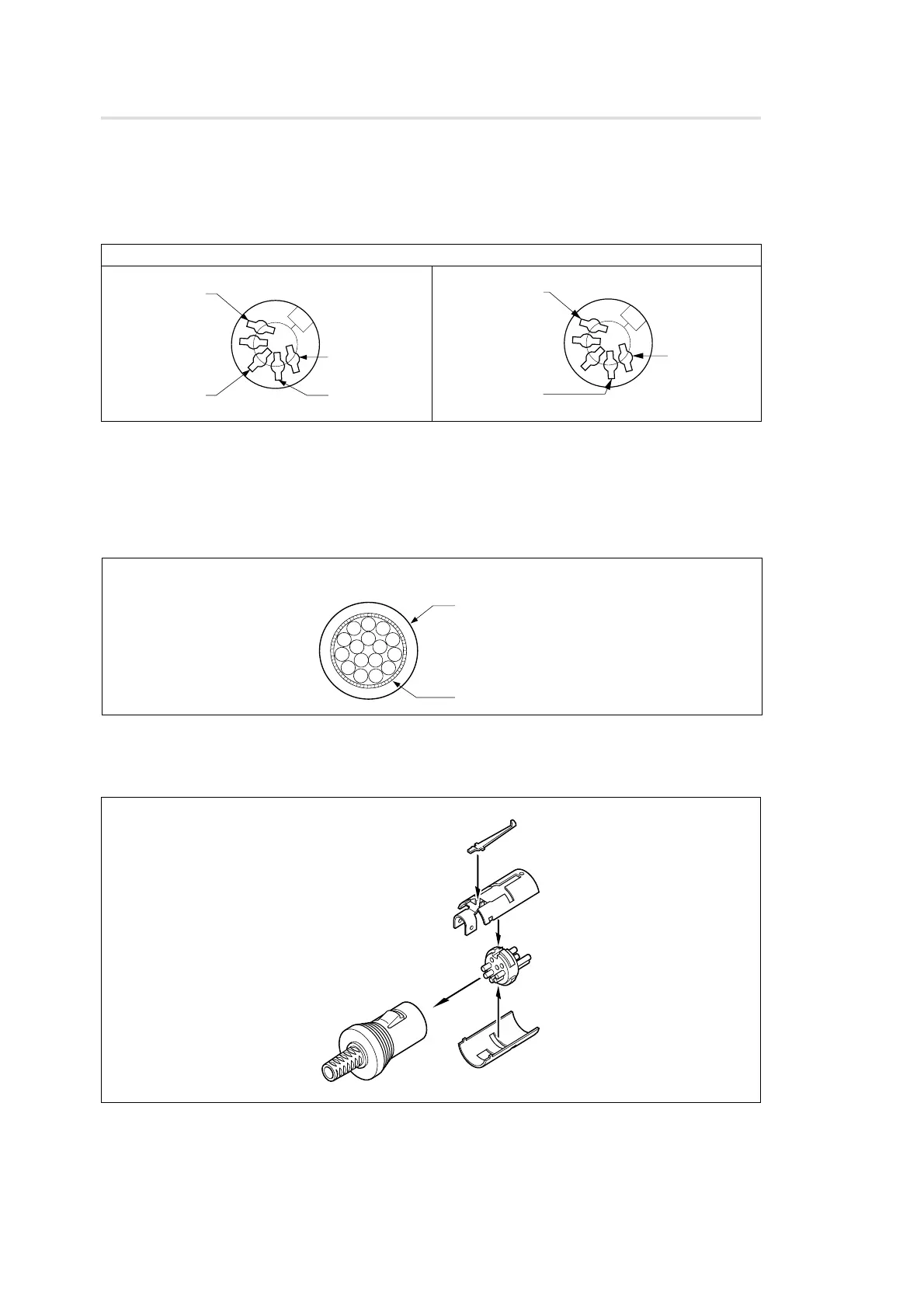

9-1. 外部リセット入力コネクタ端子番号
9-2. インターフェースケーブルについて
外部リセット入力コネクタに接続するインターフェースケーブルは、図のようなシールドされた
ケーブルにしてください。(ケーブル長は最大30mまでとしてください。)
外部リセットコネクタ組立図
付属コネクタプラグ(ホシデン株式会社/TCP1354-71-5011)
LH71A LH72
ケーブル断面
外皮
編組シールド
1
4
2
5
3
Z軸
共通
X軸
Y軸
1
4
2
5
3
X軸
Z軸
共通
