LH71A / LH72

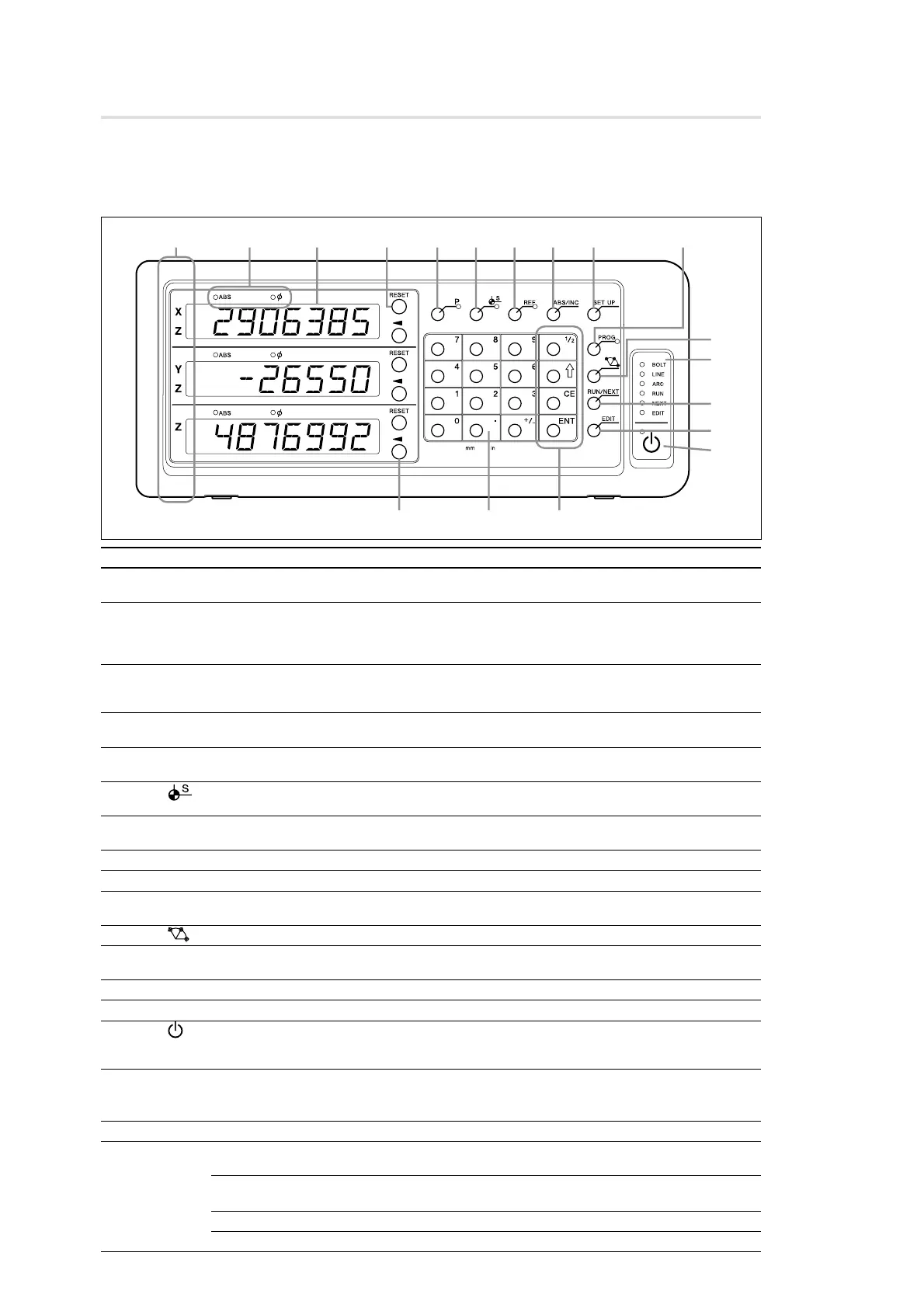

3-1. Frontplatte
3-1-1. LH71A
3. Bezeichnungen und Funktionen der Teile
0
!2
!3
!5
8
7
6
!4
!1
Nr. Bezeichnung Funktion
q Achsenetikett Achsenlampe Leuchtet auf: Achse wird gemessen
Blinkt: Gewählte Achse
w Lampenanzeige ABS-Lampe Leuchtet auf: Wenn ein Absolutwert angezeigt wird (ABS-Modus)
Erlischt: Wenn ein Inkrementalwert angezeigt wird (INC-Modus)
Lampe φ Leuchtet auf: Wenn ein Durchmesser angezeigt wird
Erlischt: Normale Anzeige
e Zähleranzeige
Von oben: Display 1 (X, Z), Display 2 (Y, Z) und Display 3 (Z)
Zeigt bei der Durchführung von Moduseinstellungen den Status mit Buchstaben an.
Im Falle eines Fehlers erscheint eine Alarmanzeige (siehe Abschnitt 10).
r Taste RESET Dient zum Rückstellen des Inkrementalwerts auf Null
Dient zum Umschalten auf den INC-Modus während des ABS-Modus
t Taste P Dient zur Voreinstellung von Werten (Moduslampe leuchtet auf, wenn gewählt).
Dient zum Aufrufen von Werten (Moduslampe leuchtet auf, wenn gewählt).
y Taste Dient zum Umschalten auf den Bezugspunktmodus (Moduslampe leuchtet auf,
(Bezugspunkt-Einstellungstaste)
wenn gewählt).
u Taste REF Dient zum Erkennen des Messstabseinheits-Bezugspunkts (Moduslampe leuchtet
auf, wenn gewählt).
i Taste ABS/INC Dient zum Umschalten zwischen ABS- und INC-Modus
o Taste SET UP Dient zur Durchführung verschiedener Einstellungen
!0 Taste PROG Dient zum Schreiben und Ausführen von Programmen (Moduslampe leuchtet
auf, wenn gewählt).
!1 Taste (Festzyklustaste) Dient zur Durchführung vorgegebener Routinen, wie z.B. Schraubenlochkreise.
!2 Statuslampe Leuchtet auf oder blinkt, wenn eine Operation durchgeführt oder auf einen Modus
umgeschaltet wird.
!3 Taste RUN/NEXT Dient zur Ausführung einer Operation, wie z.B. Programmmodus oder Festzyklus.
!4 Taste EDIT Dient zum Ändern eines Programms, Festzyklus, Vorwahlwerts usw.
!5 Taste (Bereitschaftstaste) Dient zum Ein- und Ausschalten der Stromversorgung.
Lampe oben links Leuchtet auf: Strom AUS Blinkt: Hochfahren
Erlischt: Strom EIN
!6 Taste / (Achsenwahltaste) Dient zur Wahl der Achse.
Dient zur Wahl des Einstellungsinhalts.
Dient zur Wahl der Ziffer des Einstellwerts.
!7 Zifferntaste Werteingabe
!8 Funktionstaste
Dient zur Durchführung verschiedener Operationen.
1/2-Taste Halbiert den angezeigten Wert
Taste E Dient während der Durchführung von Einstellungen oder der Programmierung
zum Weiterschalten auf den nächsten Posten.
CE
Dient zum Aufheben der Werteingabe und verschiedener Funktionstastenoperationen.
Taste ENT Dient zum Festlegen von Einstellungen.
