Magnescale LH71A - 9 Eingangsanschluss für Fernrückstellung; Pinnummern des Eingangsanschlusses für Fernrückstellung; Schnittstellenkabel

(G) 9-1
LH71A / LH72
Steckverbinder (mitgeliefert) Hosiden Corporation TCP 1354-71-5011 (DIN Standard Nr. 41524)
LH71A LH72
Kabelquerschnitt
Mantel
Abschirmung

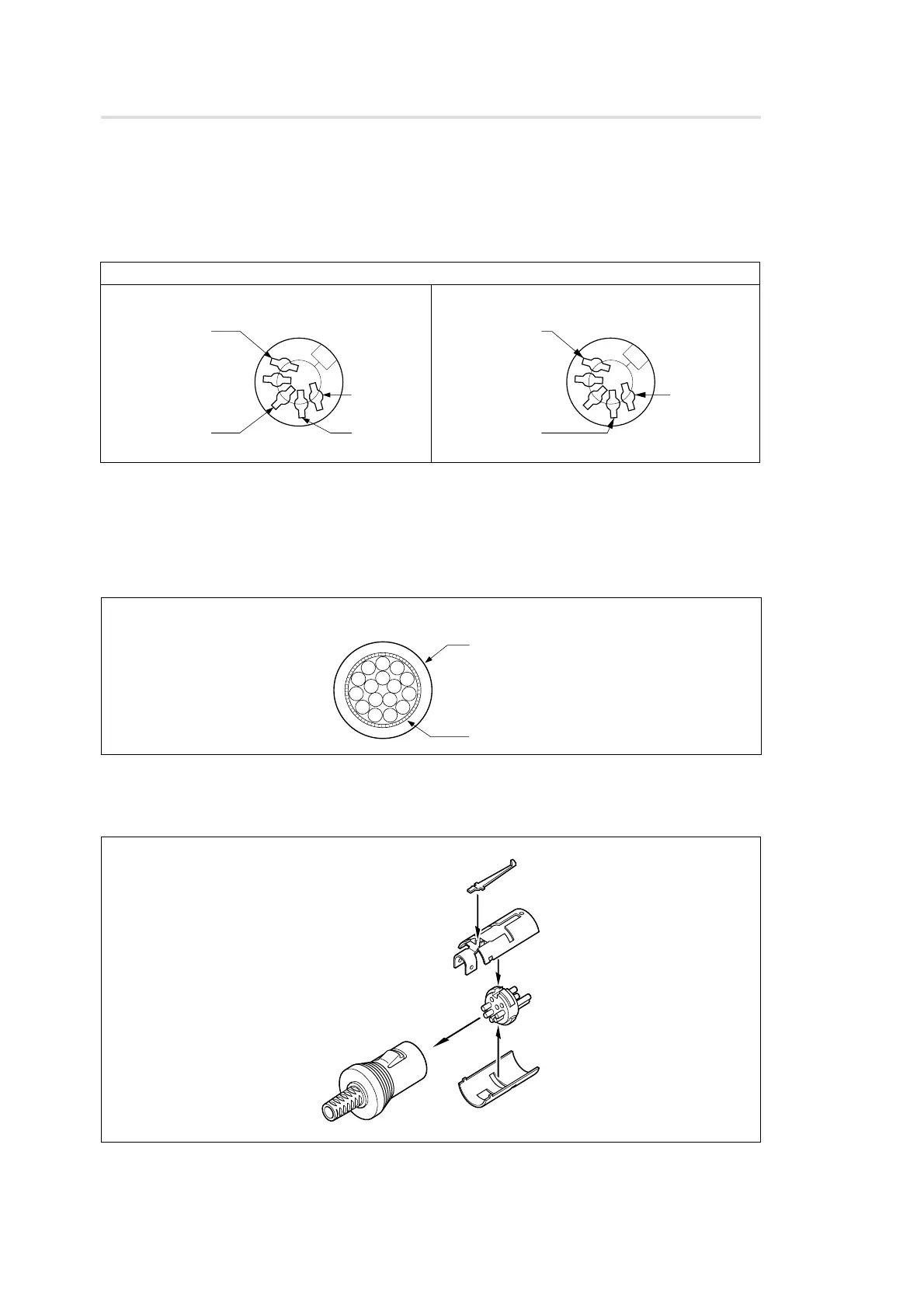

9. Eingangsanschluss für Fernrückstellung
Die Anzeige kann durch Anschluss eines mechanischen oder elektronischen (IC) Schalters an den
Eingangsanschluss für Fernrückstellung auf Null rückgestellt werden.
Im folgenden ist die Eingangsschaltung für jede Achse gezeigt.
9-1. Pinnummern des Eingangsanschlusses für Fernrückstellung
9-2. Schnittstellenkabel
Das an den Eingangsanschluss für Fernrückstellung anzuschließende Schnittstellenkabel muss wie folgt
abgeschirmt sein. (Die Kabellänge darf 30 m nicht überschreiten.)
Zusammenstellung des Steckverbinders für Fernrückstellung
Gemeinsamer
X-Achse
Y-Achse
Z-Achse
1
4
2
5
3
X-Achse
Gemeinsamer
Z-Achse
1
4
2
5
3
