7-2-8. „Werkzeugoriginal (Werkzeug Nr. 1)“ und „Werkzeugversatz (Werkzeug
Nr. 2 ~)“ (Drehmaschinenfunktion LH71A sowie des Modells LH72)
Werkzeugoriginal (Werkzeug Nr. 1)
Ein Werkzeugoriginal ist ein Bezugspunkt, der bei der Einstellung des Werkzeugversatzes verwendet wird.

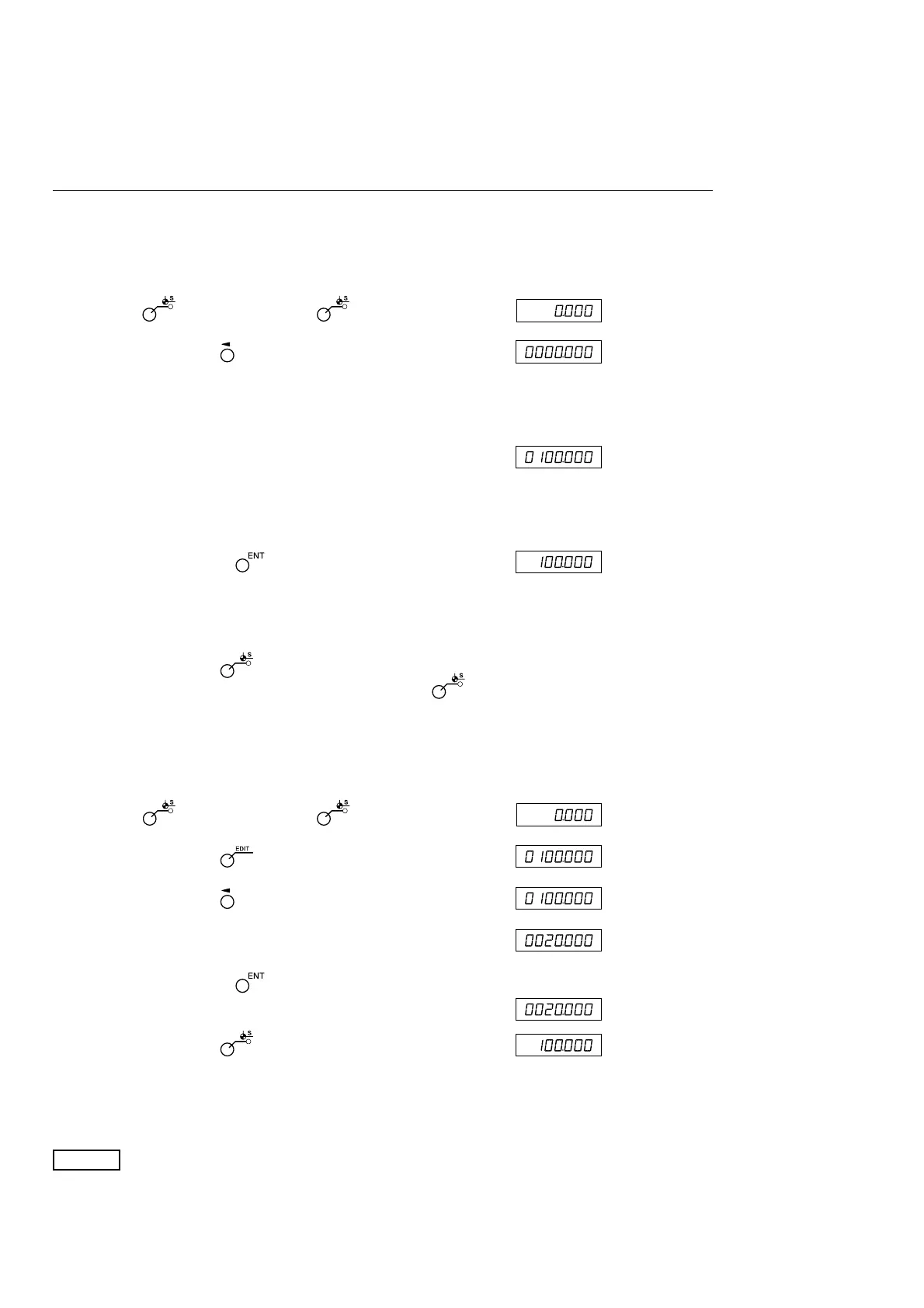

<Einstellen und Abrufen eines Werkzeugoriginals> Anzeige
1 Die Taste drücken. (Die Lampe leuchtet auf)
2 Drücken Sie die Taste , die der einzustellenden Achse entspricht.
Wenn bereits ein Werkzeugoriginal eingestellt ist, wird der
Zahlenwert des vorher eingestellten Werkzeugoriginals
angezeigt.
3 Geben Sie den Wert mit den Zifferntasten ein.
∗ Wenn Sie einen Wert benutzen wollen, der vorher
eingestellt wurde, erübrigt sich die Eingabe des Wertes
mithilfe der Zifferntasten. Gehen Sie zu Schritt 4 über.
4 Verwenden Sie die Taste , um die Einstellung festzulegen.
Der Istwert wird zum Wert des Werkzeugoriginals.
Wenn das Werkzeugoriginal eingestellt wird, wird der
Einstellwert gespeichert.
5 Drücken Sie die Taste .
Das System verlässt den Werkzeugoriginal. (Die Lampe erlischt)
<Bearbeiten eines Werkzeugoriginals>
Sie können ein gespeichertes Werkzeugoriginal bearbeiten.
Anzeige
1 Die Taste drücken. (Die Lampe leuchtet auf)
2 Drücken Sie die Taste .
3 Drücken Sie die Taste , die der zu bearbeitenden Achse entspricht.
4 Geben Sie den Wert mit den Zifferntasten ein.
5 Verwenden Sie die Taste , um die Einstellung festzulegen.
(Der Werkzeugoriginalwert 20 wird unter Nr. 1 gespeichert.)
6 Drücken Sie die Taste .
Die Werkzeugoriginalbearbeitung ist abgeschlossen.
∗ Um ein bearbeitetes Werkzeugoriginal zu benutzen, führen
Sie <Einstellen und Abrufen eines Werkzeugoriginals> aus.
Hinweis
Die ABS-Anzeige bleibt während des Bezugspunktmodus eingeschaltet.
Das Werkzeugoriginal (Nr. 1) wird als Basis der Linearkompensation verwendet.
(Position des Werkzeugoriginalwertes 0 = Kompensationsbetrag 0)
(Der
Werkzeugorigi-
nalwert für jede
Achse wird
angezeigt.)
(Beispiel:
100,000)
(Beispiel:
20,000)
(Istwertanzeige)
(Istwertanzeige)
