Magnescale LH71A User Manual

LH71A / LH72
(CS) 9-1
9. 外部复位输入
外部复位输入连接器连接开关或电子开关 (IC等) 后，可从外部对显示进行复位。

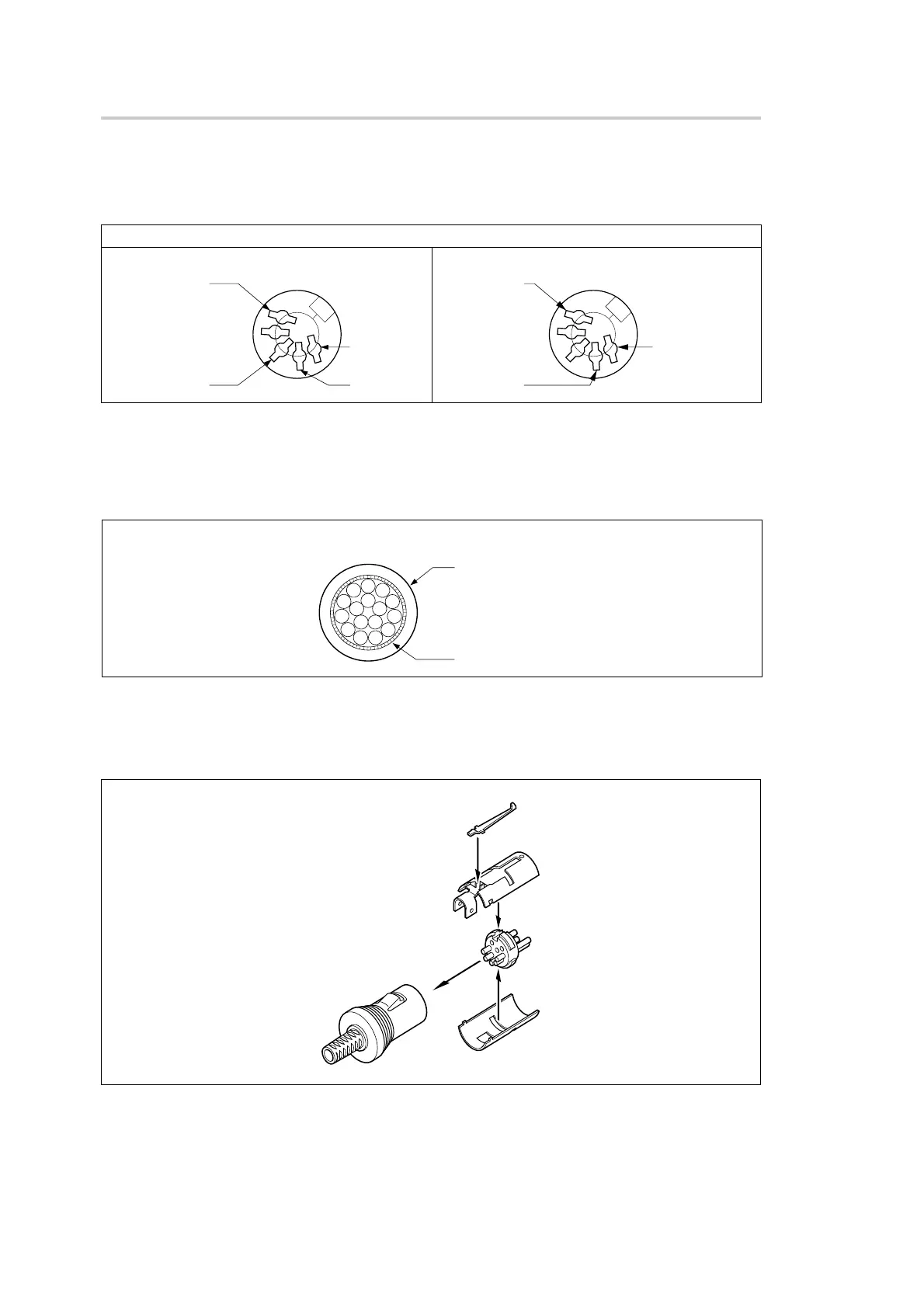

9-1. 外部复位输入连接器端子编号
9-2. 有关接口电缆
连接外部复位输入连接器的接口电缆请使用如图所示的屏蔽电缆。 (电缆最长为30米。)
外部复位连接器表配图
附带连接器插头 (菲尼克斯电气公司产 MC1.5/7-ST-3.5)
LH71A LH72
电缆截面
外层
编织屏蔽层
1
4
2
5
3
共同
X轴
Y轴
Z轴
1
4
2
5
3
共同
Z轴
X轴
