Magnescale LH71A - 外部复位输入线路

9-2 (CS)
LH71A / LH72
+5 V
390 Ω
220 Ω
4.7 µF/50 V
1
2
3
4

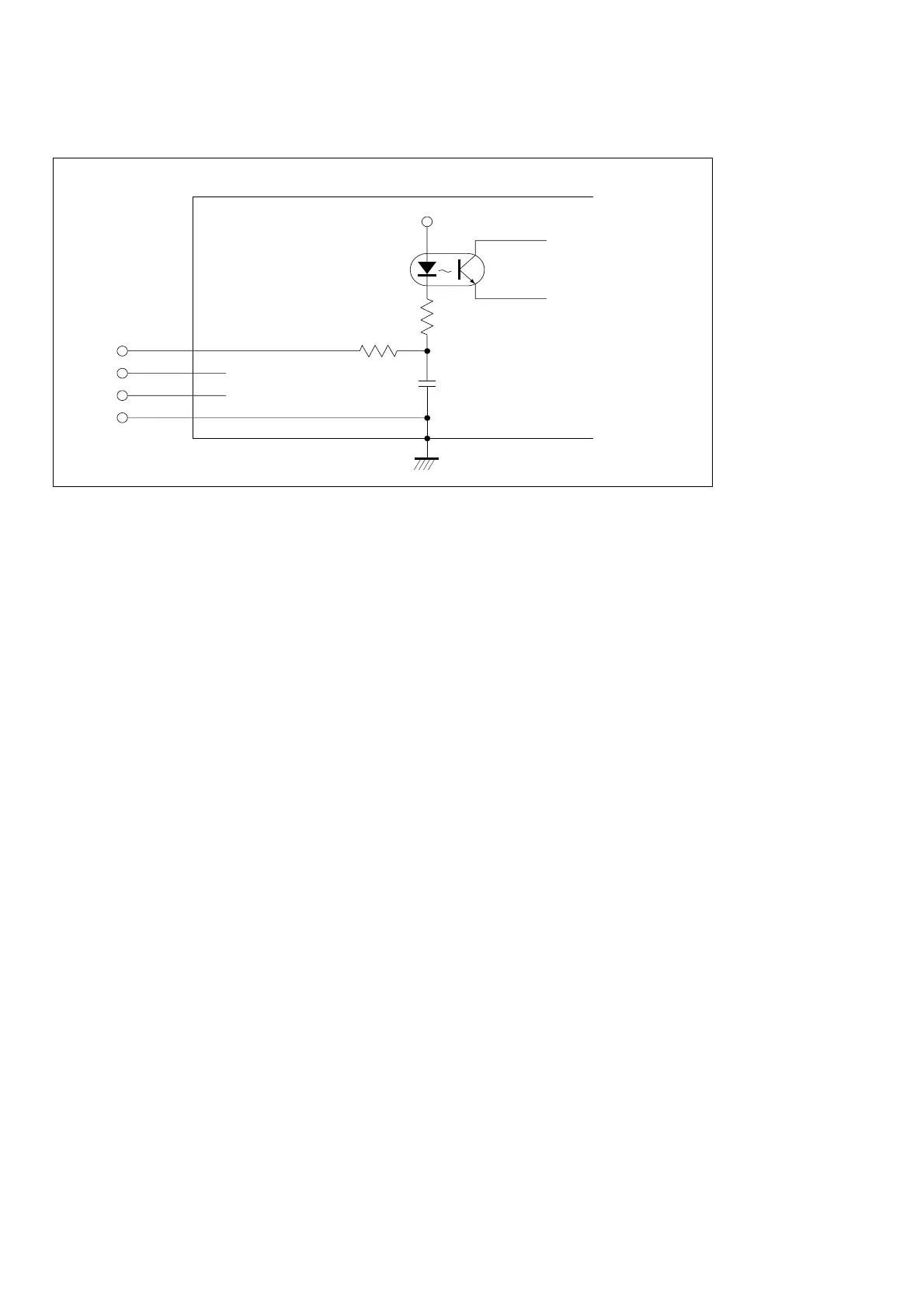

9-3. 外部复位输入线路
• 使用外部复位时，请将外部复位输入端子与10 毫秒以上GND (共同端子) 连接。
再次输入外部复位时，请使关闭时间为70 毫秒以上。
• 电子开关请采用SN75451、SN75452等。
• 连接电缆请使用屏蔽线，将铠装与附带连接器的铠装相连接。共同线与铠装分开连接。
(开关和屏蔽线请另行准备。)
显示器背面
连接器端子编号
往内部线路
往Y轴、往Z轴
往Z轴、 —
往X轴、往Y轴
LH71A LH72
9. 外部复位输入
