3-2 (J)
LH71A / LH72

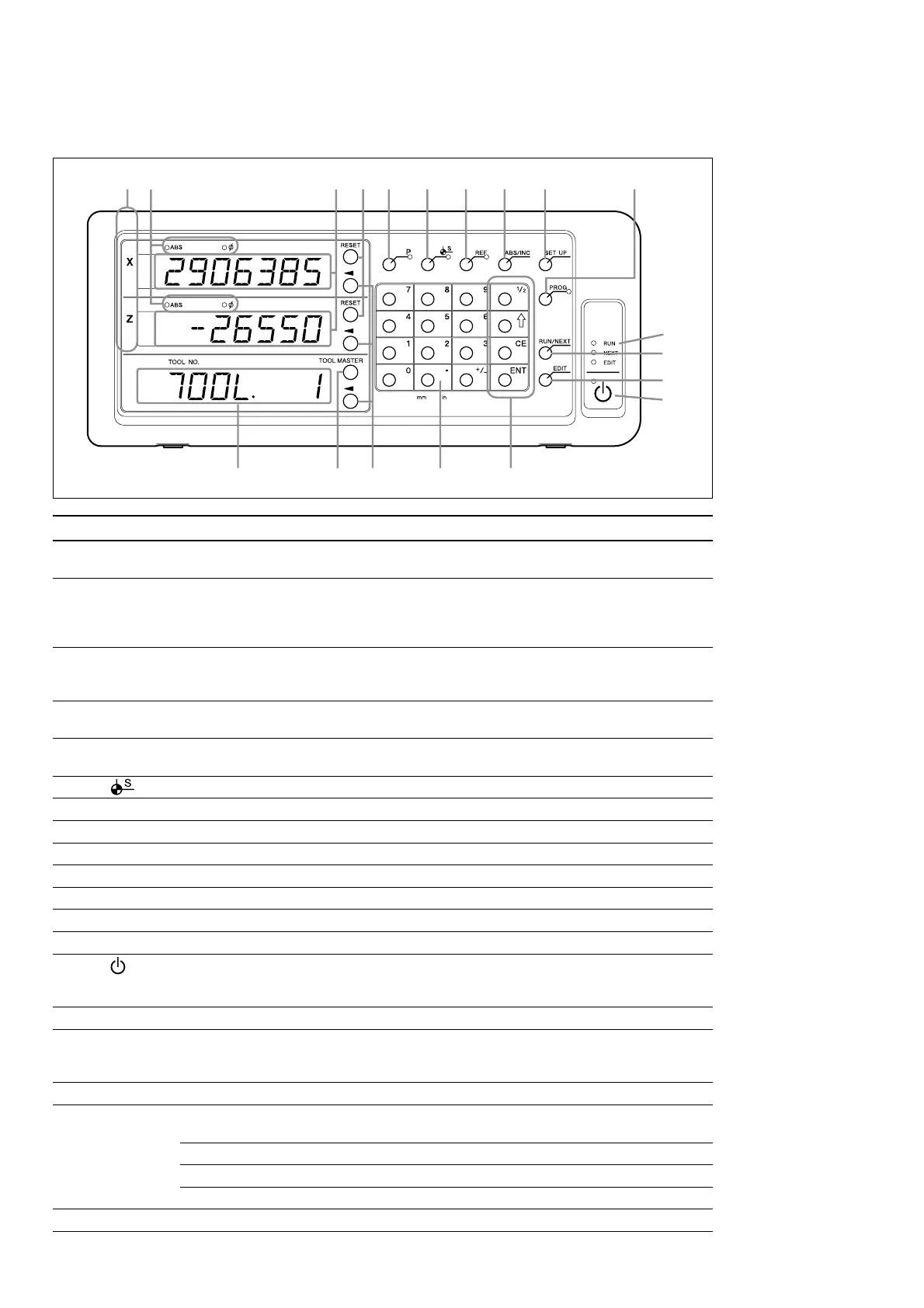

3-1-2. LH72
番号 名称 機能
q 軸ラベル 軸ランプ 点灯:計測中の軸
点滅:選択されている軸
w ランプ表示 ABSランプ 点灯:アブソリュート値表示時(ABSモード)
消灯:インクリメンタル値表示時(INCモード)
Φランプ 点灯:直径表示時
消灯:通常表示
e カウンタ表示 上から表示1(X)、表示2(Z)
各種モードの設定時には、アルファベットで状態を表示
異常が発生した場合はアラーム表示(10章参照)
r RESETキー インクリメンタル値をゼロクリア
ABSモード時はINCモードに切替わる
t Pキー 数値をプリセット(選択時モードランプ点灯)
数値呼出し(選択時モードランプ点灯)
y (基準点設定)キー 基準点のモードに入るときに使用(選択時モードランプ点灯)
u REFキー 測長ユニットの原点検出を行なうときに使用(選択時モードランプ点灯)
i ABS/INCキー ABSモード/INCモードの切替え
o SETUPキー 各種設定を行なうときに使用
!0 PROGキー プログラムの作成や実行をするときに使用(選択時モードランプ点灯)
!1 ステータスランプ 各種キー操作時、モードに入ったときに点灯および点滅
!2 RUN/NEXTキー プログラムモードや固定サイクルなどを実行するときに使用
!3 EDITキー プログラムや固定サイクル、プリセットなどの編集時に使用
!4 (スタンバイ)キー 電源ON/OFF
左上のランプ 点灯:電源OFF時 点滅:起動時
消灯:電源ON時
!5 TOOLMASTERキー ツールマスターを設定するときに使用
!6 /(軸選択)キー 軸選択
設定内容選択
設定値の桁選択
!7 テンキー 数値入力
!8 機能キー 各種操作を行なう場合に使用
1/2キー 1/2表示
Eキー 設定時やプログラム時などの項目送り
CE 数値入力や各種機能キー操作をキャンセル
ENTキー 設定の決定
!9 工具座標(ツールNo.) 現在はどの工具座標(ツールNo.)であるかを表示します。
qw r teyuio!
0
!1
!2
!4
!8!7!6!5!9
!3
3.各部の名称と働き
