(G) 8-9
8. Angewandte Funktionen
LH71A / LH72

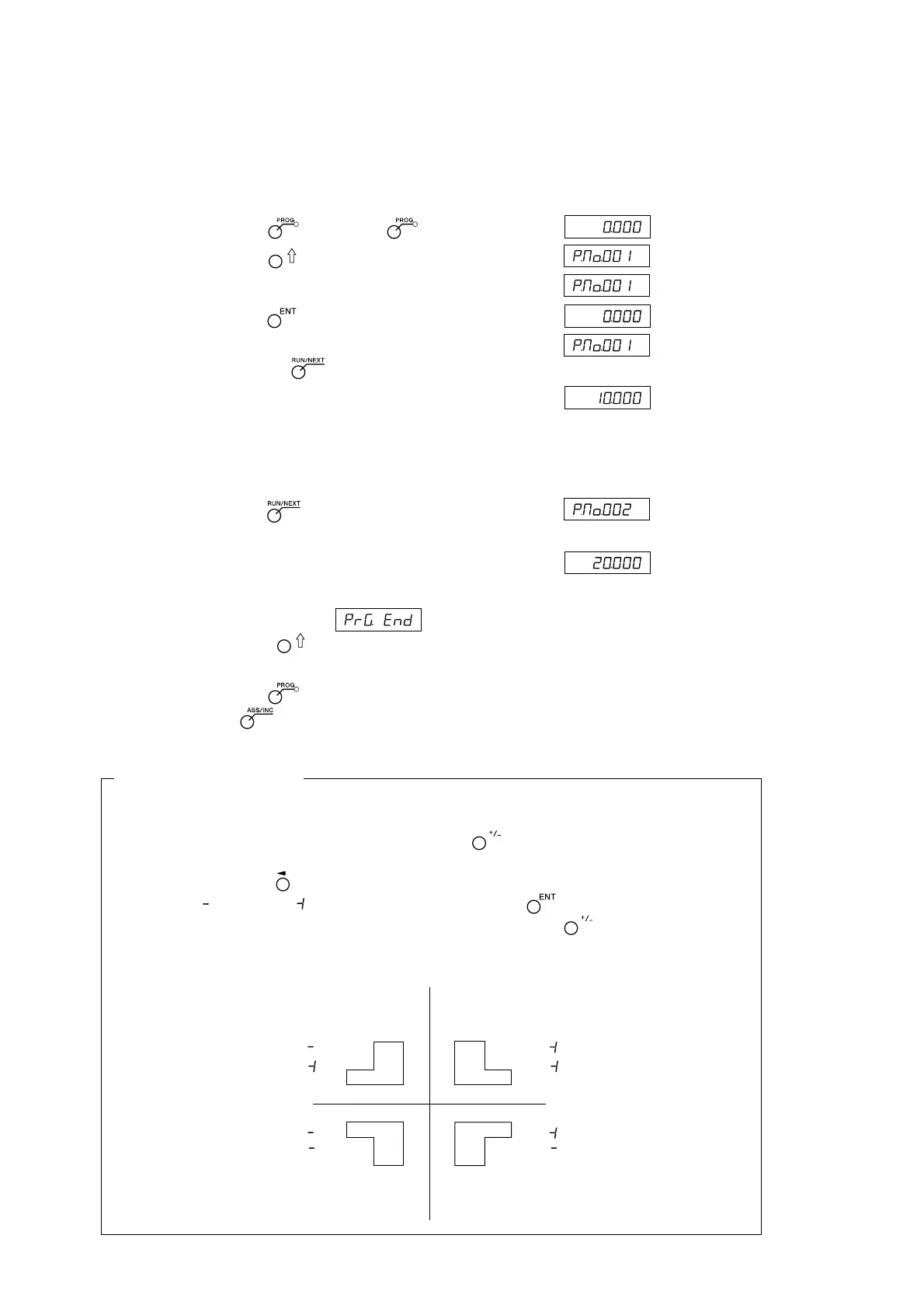

8-2-2. Programmausführung
Damit werden eingegebene und bearbeitete Programme ausgeführt.
Anzeige
1 Drücken Sie die Taste . (Die Lampe leuchtet auf)
2 Drücken Sie die Taste .
3 Geben Sie die Startnummer des auszuführenden Programms ein.
4 Drücken Sie die Taste . (Lampe RUN blinkt)
5 Verschieben Sie die Messstabseinheit zur Startposition,
und drücken Sie die Taste . ↓
Die Verschiebung des ersten Schritts wird angezeigt.
6 Verschieben Sie die Messstabseinheit, bis der Wert
(angezeigter Verschiebungswert) ungefähr Null wird
(innerhalb von ±3 Zählschritten). Ein Piepton ertönt, und die
Lampe NEXT blinkt.
7 Drücken Sie die Taste .
Die Verschiebung des nächsten Schritts wird angezeigt. ↓
8 Wiederholen Sie die Schritte 6 und 7.
9 Wenn das Programm endet, wird angezeigt, und der Istwert wird angezeigt.
∗ Wenn Sie die Taste drücken, wird die Schrittnummer angezeigt, um zu melden, dass das
Programm erneut ausgeführt werden kann.
10
Drücken Sie die Taste . Das System verlässt den Programmmodus.
∗ Wenn Sie die Taste während des Programmmodus drücken, werden die Koordinaten angezeigt, die
dem Zeitpunkt entsprechen, zu dem die Startposition als Bezug definiert wurde.
Anwendung: Spiegelbild
Wenn die zutreffende Form in Bezug auf die X- und Y-Achse gebildet wird, kann Spiegelbildbearbeitung
durchgeführt werden.
Drücken Sie vor der Ausführung des Programms die Taste , um auf den Spiegelbild-Auswahlmodus
umzuschalten.
Jedes Mal, wenn die Taste für die Achse, die den Spiegelbildwert verwendet, gedrückt wird, wechselt
die Anzeige zu (umgekehrt), (Original). Verwenden Sie die Taste , um die Einstellung festzulegen.
∗ Sie können die Spiegelbildeinstellung überprüfen, indem Sie die Taste während der
Programmausführung drücken.
(Istwertanzeige)
Y-Achse
X-Achse
Nur die X-Achse wird in Bezug auf
das Programm umgekehrt
Durch das Programm
erzeugt
X- und Y-Achse werden in
Bezug auf das Programm
umgekehrt
Nur die Y-Achse wird in Bezug
auf das Programm umgekehrt
X:
Y:
X:
Y:
X:
Y:
X:
Y:
(Istwertanzeige)
(Beispiel:
10,000)
(Beispiel:
20,000)
