9-2 (G)
LH71A / LH72
+5 V
390 Ω
220 Ω
4.7 µF/50 V
1
2
3
4

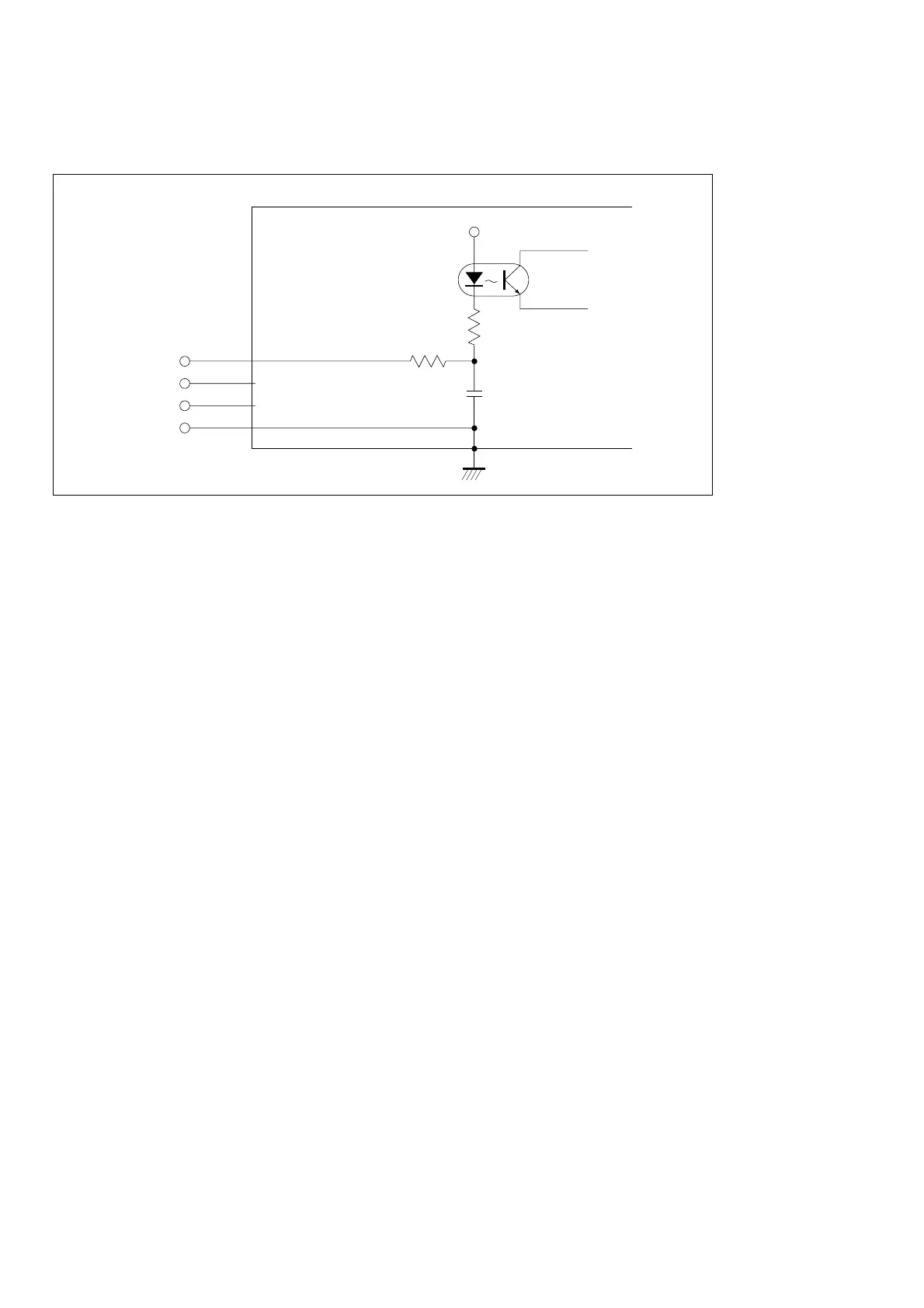

9-3. Eingangsschaltung für Fernrückstellung
• Bei Verwendung der Fernrückstellung den Eingangsanschluss für Fernrückstellung mindestens 10 ms
lang mit der gemeinsamen Klemme (GND) anchließen.
Vor der Eingabe einer zweiten Fernrückstellung das Gerät mindestens 70 ms lang ausschalten.
• Als elektronischen Schalter das Modell SN75451 oder SN75452 verwenden.
• Zur Verbindung ein abgeschirmtes Kabel verwenden und die Abschirmungshülle an das Gehäuse des
mitgelieferten Steckverbinders anschließen. Der gemeinsame Pin muss von der Abschirmungshülle getrennt
verdraht werden. (Ein geeigneter Schalter und ein abgeschirmtes Kabel sind vom Kunden bereitzustellen.)
9. Eingangsanschluss für Fernrückstellung
zur internen Schaltung
Pinnummern des
Anschluss
Rückseite der Anzeigeeinheit
LH71A LH72
zur X-Achse, zur X-Achse
zur Y-Achse, zur Z-Achse
zur Z-Achse, —
