Magnescale LH71A User Manual

(G) 8-5
8. Angewandte Funktionen
LH71A / LH72

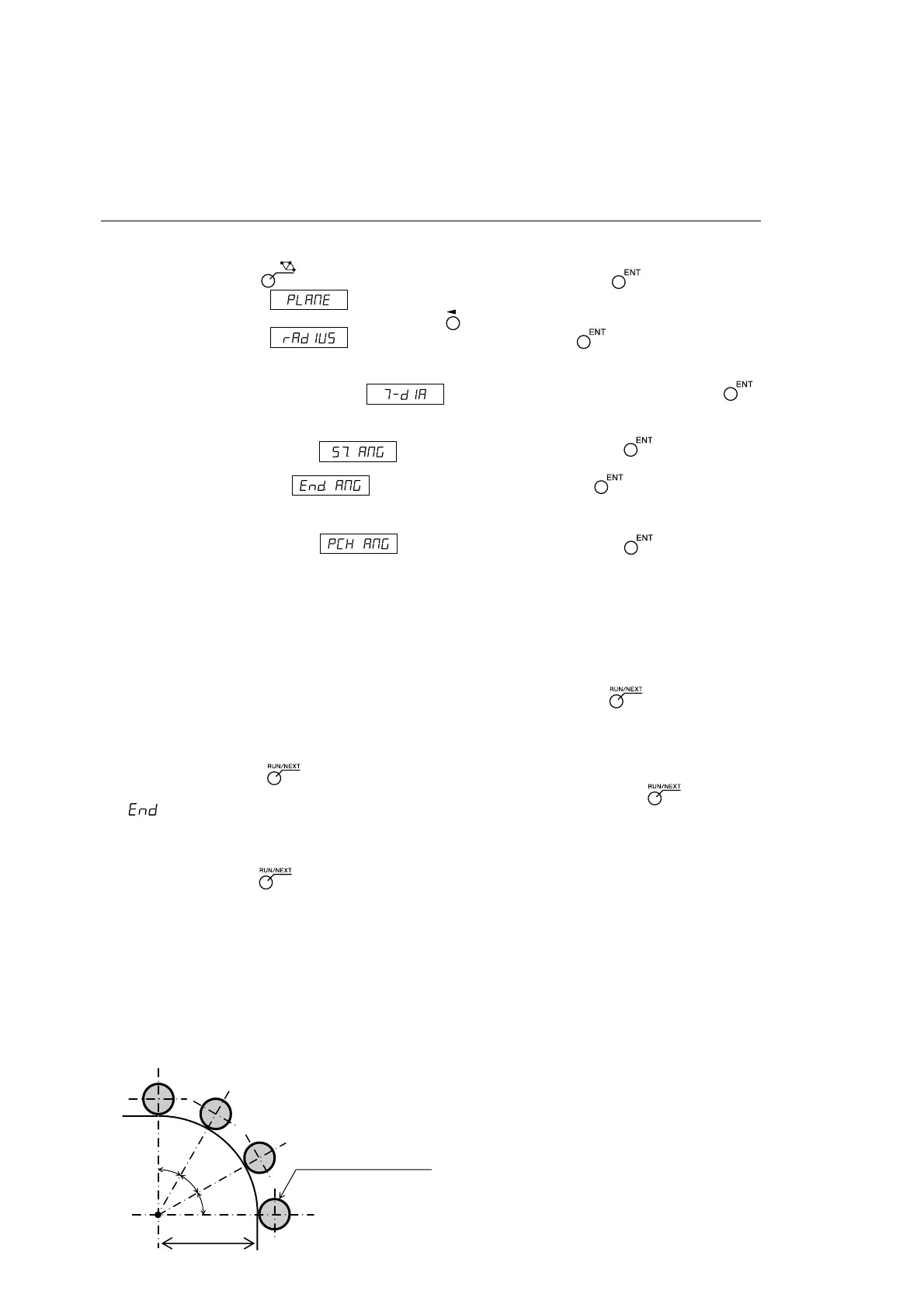

8-1-3. Einfache R-Schnitt-Funktion
Diese Funktion kann zum Vorschneiden eines Bogens verwendet werden. Diese Funktion ist nur für
2- und 3-Achsen-Modelle verfügbar.
a) Schneiden des Außendurchmessers
Parametereingabe
1 Drücken Sie die Taste , so dass ARC blinkt, und drücken Sie dann die Taste (ARC leuchtet auf).
2 Wählen Sie die Ebene . (für 3-Achsen-Modell)
Die Optionen ändern sich mit jedem Drücken der Taste (1-2: X-Y-Ebene, 2-3: Y-Z-Ebene, 1-3: X-Z-Ebene).
3 Geben Sie den Radius ein, und drücken Sie dann die Taste .
Führen Sie die Eingabe auf der Basis der Eingabeeinheiten (mm, Zoll) und der minimalen
Eingangsauflösung durch.
4 Geben Sie den Werkzeugdurchmesser mit „+“ ein, und drücken Sie dann die Taste .
Führen Sie die Eingabe auf der Basis der Eingabeeinheiten (mm, Zoll) und der minimalen
Eingangsauflösung durch.
5 Geben Sie den Anfangswinkel ein, und drücken Sie dann die Taste . Eingabebereich:
0,00 bis 359,99 Grad
6 Geben Sie den Endwinkel ein, und drücken Sie dann die Taste . Eingabebereich: 0,00
bis 359,99 Grad
Hinweis) Der Endwinkel kann nicht kleiner als der Anfangswinkel sein (außer 0 Grad).
7 Geben Sie den Teilungswinkel ein, und drücken Sie dann die Taste . Eingabebereich:
0,01 bis 359,99 Grad
Hinweis) Der Teilungswinkel kann nicht größer als der Winkel vom Anfangs- bis zum
Endwinkel sein.
Der Winkel vom Anfangs- bis zum Endwinkel muss durch den Teilungswinkel teilbar sein.
Falls ein unteilbarer Winkel eingegeben wurde, endet der Schnittvorgang vor
Erreichen des Endwinkels.
Ausführung
1 Fahren Sie die Mitte (Startposition) an, und drücken Sie dann die Taste , um den Vorgang
auszuführen.
2 Die Position des Nr. 1 Lochs wird angezeigt.
3 Bewegen Sie den Maschinentisch, bis das Mikrometer „0“ anzeigt.
4 Drücken Sie die Taste , und wiederholen Sie das obige Verfahren nach Teilungswinkel.
5 Nachdem die Bearbeitung der Endposition abgeschlossen ist, drücken Sie die Taste .
erscheint, und die Istwerte werden angezeigt.
<Vorgang wiederholen>
• Fahren Sie erneut die Startposition an.
• Drücken Sie die Taste , um den Vorgang mit den gleichen Parametern zu wiederholen.
Endwinkel
X
Y
Nr. 1
Nr. 2
Nr. 3
20
Nr. 4
30˚
30˚
30˚
0˚
90˚
φ6
Anfangswinkel
Werkzeugdurchmesser
R Mitte
R Mitte
Anfangswinkel
Endwinkel
Werkzeugdurchmesser
L Beispiel a-1
Parameter
Radius : 20 mm
Werkzeugdurchmesser : φ6
Anfangswinkel : 0°
Endwinkel : 90°
Teilungswinkel : 30°
L Beispiel a-2
Parameter
Radius : 20 mm
Werkzeugdurchmesser : φ6
Anfangswinkel : 180°
Endwinkel : 270°
Teilungswinkel : 30°
