7. 操作方法
7-2-8. “刀具母片 (刀具 No. 1)”和“刀具偏移 (刀具 No. 2～)”(用于LH71A车床、LH72)
刀具母片 (刀具 No. 1)
刀具母片是指设定刀具偏移时的基准点。

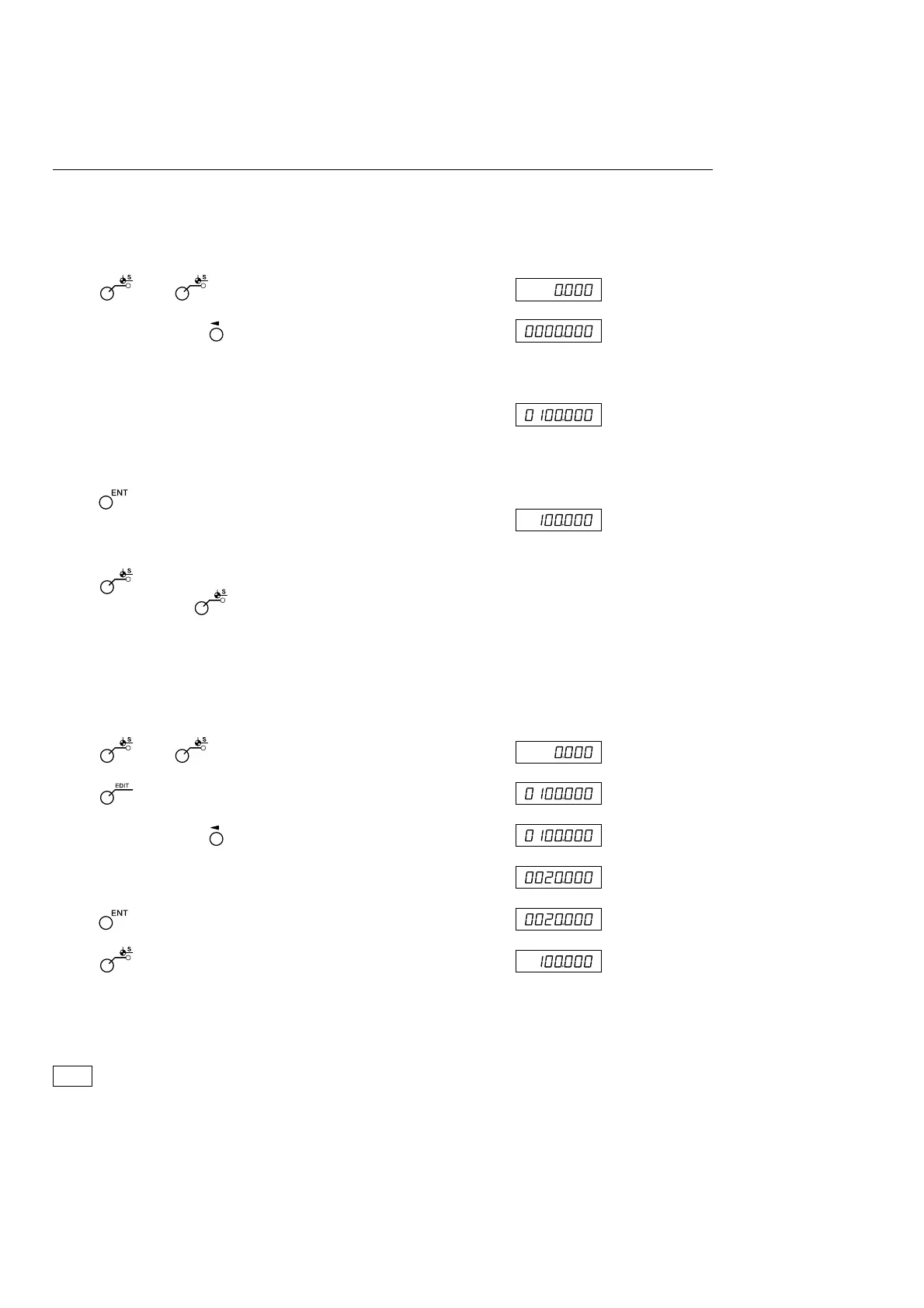

＜刀具母片的设定与调用＞ 显示
1 按 键。( 指示灯点亮)
2 按下要设定的轴的 键。
如果已经设定了刀具母片时，显示所设定的刀具母片的
数值。
3 用数字键输入数值。
∗ 如果使用所设定的值，就无需用数字键输入数值。
请进入步骤 4。
4 用 键确定。
现在值变为刀具母片的值。
刀具母片设定后，该值被保存于存储器中。
5 按 键。
结束刀具母片。( 指示灯熄灭)
＜刀具母片的编辑＞
可对所保存的刀具母片进行编辑。
显示
1 按 键。( 指示灯点亮)
2 按 键。
3 按下要编辑的轴的 键。
4 用数字键输入数值。
5 用 键确定。(刀具母片值 20 被保存于 No. 1)
6 按 键。
结束刀具母片的编辑。
∗ 要使用所编辑的刀具母片时，请执行＜刀具母片的设定
与调用＞。
注意
基准点模式中 ABS 显示固定。
刀具母片 (No. 1) 是线型补偿的基准。
(刀具母片值 0 的位置＝补偿量 0)
(显示各轴的刀
具母片值)
(例：100.000)
(例：20.000)
(显示现在值)
(显示现在值)
