Magnescale LH71A - リアパネル

LH71A / LH72
(J) 3-3

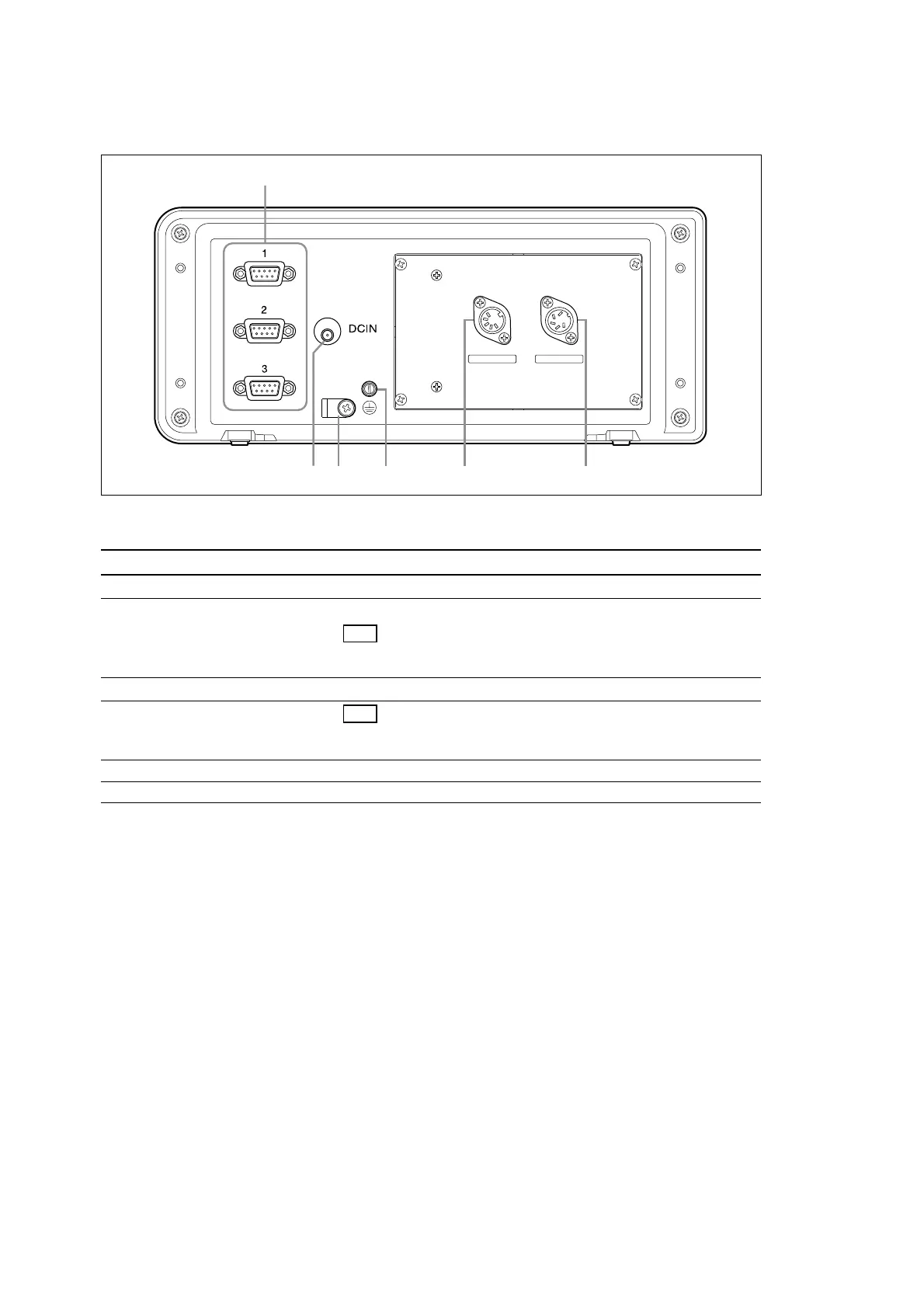

3-2. リアパネル
番号 名称 機能
q 測長ユニット入力1、2、3 1、2、3軸目の測長ユニット入力
w DC入力端子 DC電源の入力端子
注意
必ず、別売の専用ACアダプタをご使用ください。指定以外のアダプタをご
使用になると、故障や誤動作の原因となることがあります。
e ACアダプタケーブルクランプ ACアダプタのケーブル固定
r アース端子 注意
表示ユニット設置時には、付属のアース線を使用して、必ず、この端子と
設置する機械本体に接続してください。
t 外部リセット端子 外部信号によりRESETキーと同じ動作を実行
y タッチセンサ入力(LH71Aのみ) 別売のタッチセンサを接続し、基準点設定を行なうときに使用
3.各部の名称と働き
q
w
e
r
t
y
REMOTE RESET
TOUCH SENSOR
