Magnescale LH71A - ボルトホールサークル機能

8-2 (J)
LH71A / LH72
8.応用機能

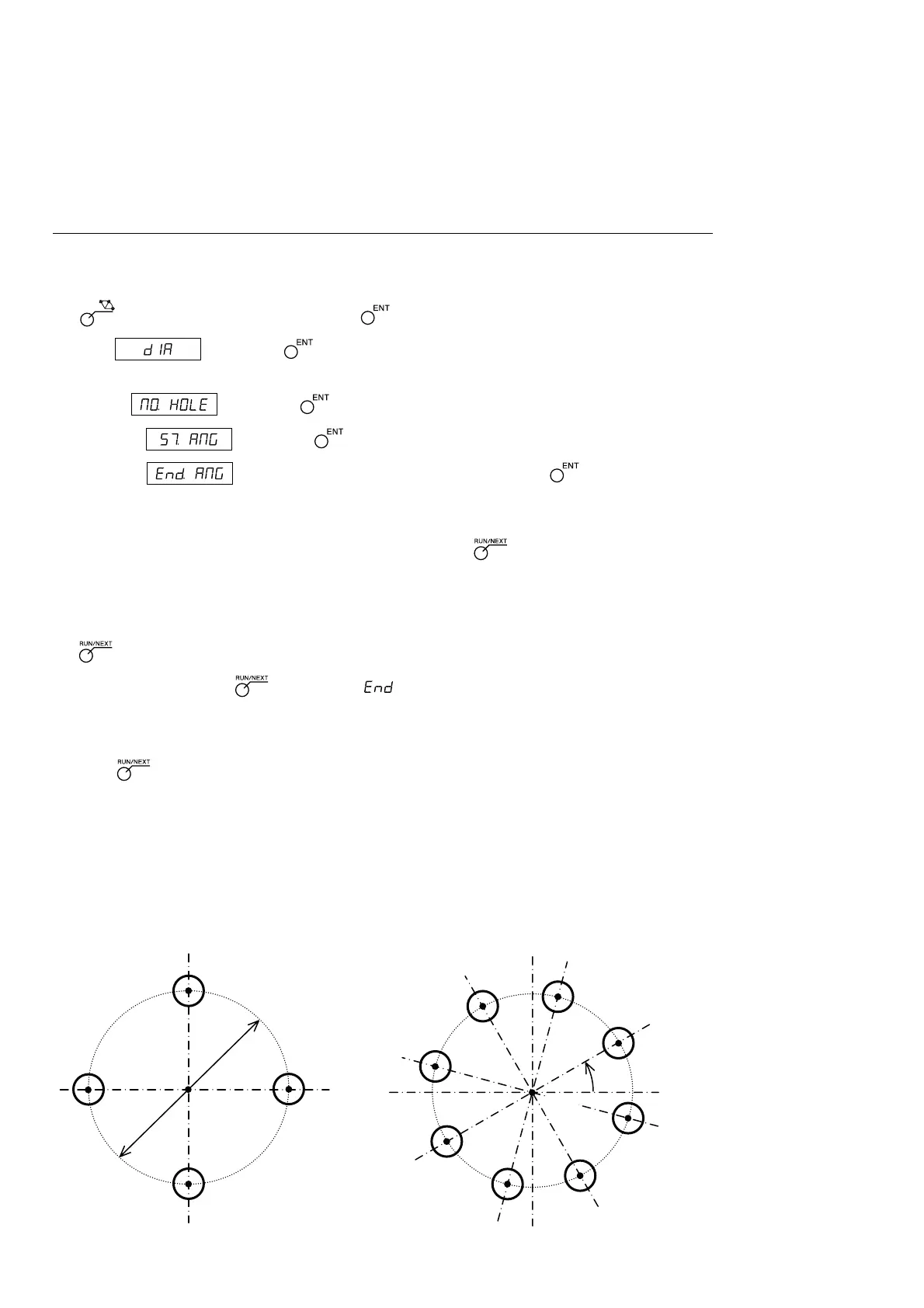

8-1-1. ボルトホールサークル機能
指定した直径の円周上に等間隔に穴をあけることができます。この機能は、2軸モデル、3軸モデ
ル専用機能です。
a)全円周上に等間隔で穴をあける場合
パラメータ入力
1 キーを押して、BOLTを点滅させ、 キーを押します。(BOLT点灯)
2 直径 を入力し、 キーを押します。 入力単位:mm、最小入力分解能の表
示による。
3 穴の数 を入力し、 キーを押します。 入力範囲:2〜360個
4 開始角度 を入力し、 キーを押します。 入力範囲:0.00〜359.99度
5 終了角度 に開始角度と同じ角度が表示されますので、 キーを押します。
実行
1 ボルトホールサークルの中心(スタート位置)に移動し、 キーを押して実行します。
2 次の加工位置(No.1の穴位置)が表示されます。
3 表示が0となるように機械を動かします。
4 キーを押して、穴の数だけ繰り返し操作します。
5 最終穴の処理終了後、 キーを押すと になり、現在値が表示されます。
＜繰り返し操作＞
• 再びボルトホールサークルの中心に移動します。
• 同様に キーを押して実行すると同じパラメータで繰り返し操作ができます。
X
Y
No. 1
No. 2
No. 3
No. 4
90˚
90˚
90˚
90˚
φ100
0˚
中心
開始角度、
終了角度
X
Y
No. 1
No. 2
45˚
No. 3
No. 4
No. 8
45˚
45˚
45˚
45˚
45˚
45˚
45˚
No. 5
No. 6
No. 7
30˚
中心
開始角度、
終了角度
■加工例a-1
パラメータ
直径 ：100mm
穴の数 ：4
開始角度 ：0°
終了角度 ：0°
■加工例a-2
パラメータ
直径 ：100mm
穴の数 ：8
開始角度 ：30°
終了角度 ：30°
