LH71A / LH72
(J) 8-3
8.応用機能

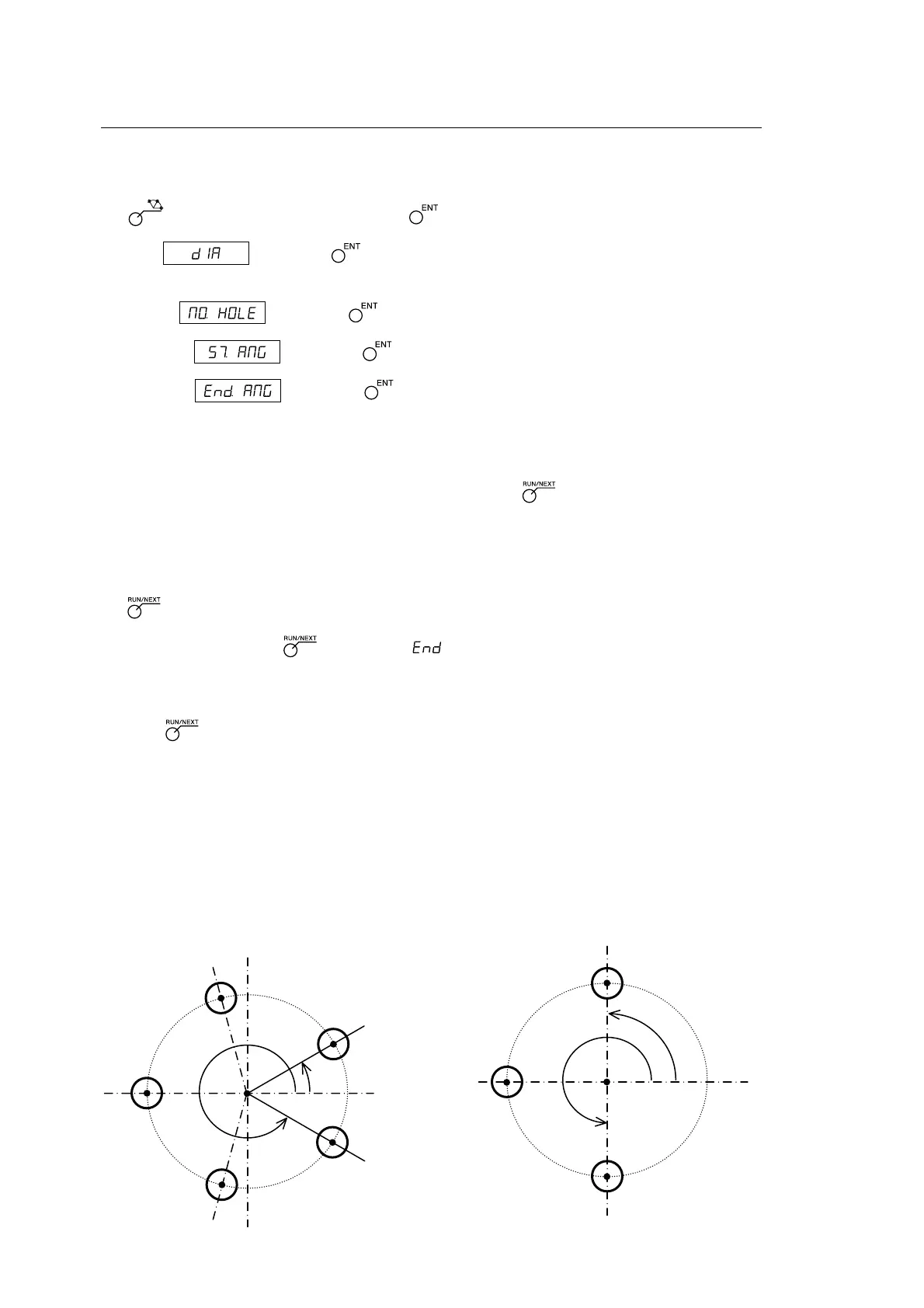

b)任意の角度範囲に等間隔で穴をあける場合
パラメータ入力
1 キーを押して、BOLTを点滅させ、 キーを押します。(BOLT点灯)
2 直径 を入力し、 キーを押します。 入力単位：mm、最小入力分解能の表
示による。
3 穴の数 を入力し、 キーを押します。 入力範囲：2〜360個
4 開始角度 を入力し、 キーを押します。 入力範囲：0.00〜359.99度
5 終了角度 を入力し、 キーを押します。 入力範囲：0.00〜359.99度
注) 開始角度より小さい角度は入力できません。(0度を除く)
実行
1 ボルトホールサークルの中心(スタート位置)に移動し、 キーを押して実行します。
2 次の加工位置(No.1の穴位置)が表示されます。
3 表示が0となるように機械を動かします。
4 キーを押して、穴の数分を繰り返し操作します。
5 最終穴の処理終了後、 キーを押すと になり、現在値が表示されます。
＜繰り返し操作＞
• 再びボルトホールサークルの中心に移動します。
• 同様に キーを押して実行すると同じパラメータで繰り返し操作ができます。
開始角度
X
Y
No. 1
No. 2
75˚
No. 3
No. 4
No. 5
30˚
75˚
75˚
75˚
330˚
中心
終了角度
X
Y
No. 1
No. 2
No. 3
90˚
90˚
90˚
270˚
開始角度
中心
終了角度
■加工例b-1
パラメータ
直径 ：100mm
穴の数 ：5
開始角度 ：30°
終了角度 ：330°
■加工例b-2
パラメータ
直径 ：100mm
穴の数 ：3
開始角度 ：90°
終了角度 ：270°
