(G) 7-11
7. Bedienungsverfahren
LH71A / LH72

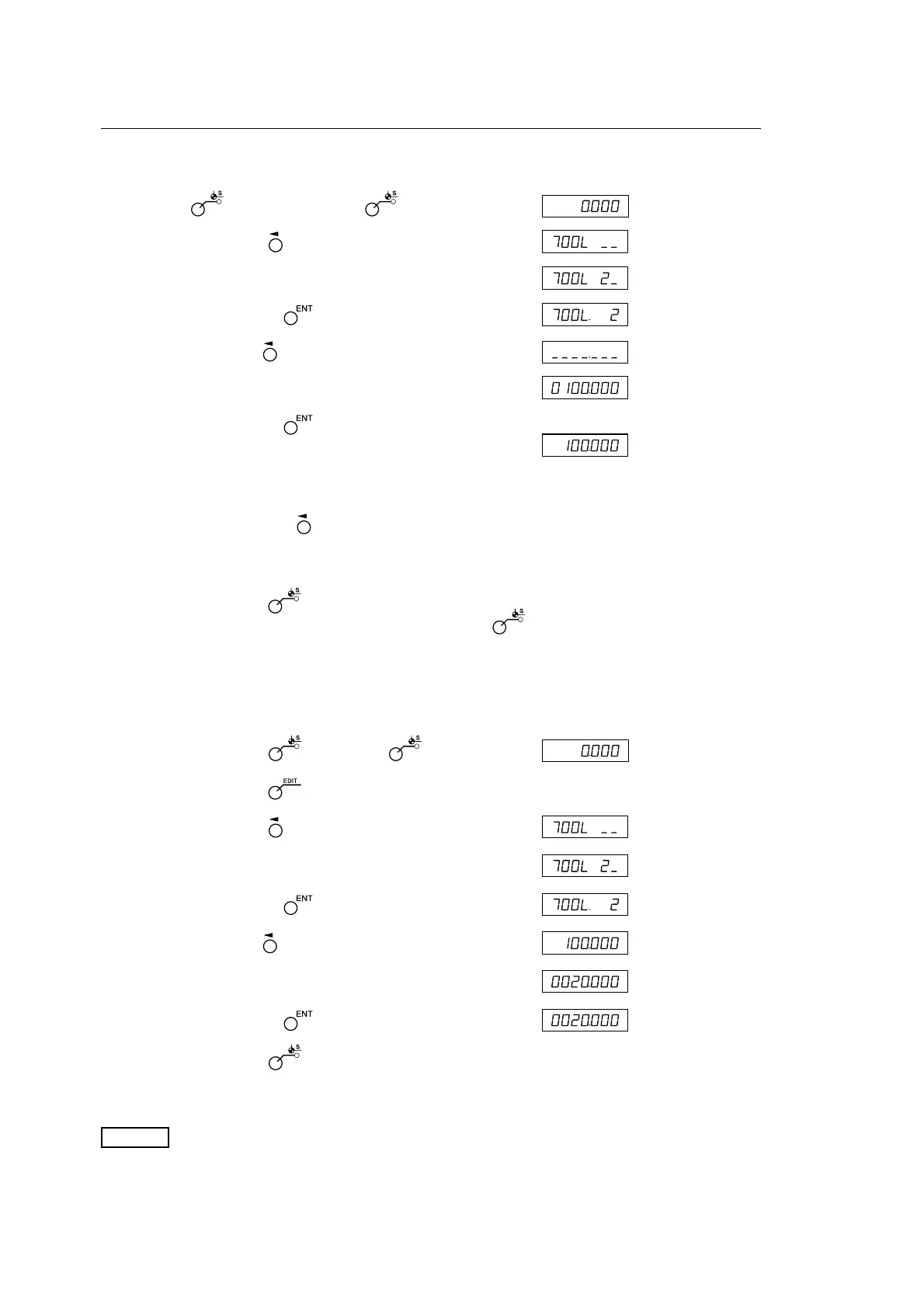

Werkzeugversatz (Werkzeug Nr. 2 ~)
<Einstellen eines Werkzeugversatzes> Anzeige
1 Die Taste drücken. (Die Lampe leuchtet auf)
2 Drücken Sie die Taste der dritten Achse.
3 Geben Sie die einzustellende Werkzeugversatznummer ein.
4 Verwenden Sie die Taste , um die Einstellung festzulegen.
5 Drücken Sie die Taste , die der einzustellenden Achse entspricht.
6 Geben Sie den Wert mit der Zifferntaste ein.
7 Verwenden Sie die Taste , um die Einstellung festzulegen.
Der Istwert wird als Werkzeugversatzwert eingestellt.
Der Werkzeugversatz wird eingestellt, und die Differenz
zum Werkzeugoriginal wird als Versatzwert gespeichert.
8 Wählen Sie mit der Taste die einzustellende Achse aus,
und führen Sie die Einstellung auf die gleiche Weise durch.
(Max. 98)
9 Drücken Sie die Taste .
Das System verlässt den Bezugspunktmodus. (Die Lampe erlischt)
<Bearbeiten eines Werkzeugversatzes>
Sie können einen gespeicherten Versatzwert bearbeiten.
Anzeige
1 Drücken Sie die Taste . (Die Lampe leuchtet auf)
2 Drücken Sie die Taste . (Zeigt den Werkzeugversatzwert an)
3 Drücken Sie die Taste der dritten Achse.
4 Geben Sie die einzustellende Werkzeugversatznummer ein.
5 Verwenden Sie die Taste , um die Einstellung festzulegen.
6 Drücken Sie die Taste , die der zu bearbeitenden Achse entspricht.
7 Geben Sie den Wert mit den Zifferntasten ein.
8 Verwenden Sie die Taste , um die Einstellung festzulegen.
9 Drücken Sie die Taste . Die Bearbeitung des
Werkzeugversatzes ist abgeschlossen, und der Istwert wird
angezeigt.
Hinweis
Die ABS-Anzeige bleibt während des Bezugspunktmodus eingeschaltet.
Das Werkzeugoriginal (Nr. 1) wird als Basis der Linearkompensation verwendet.
(Position des Werkzeugoriginalwertes 0 = Kompensationsbetrag 0)
(Beispiel: 100,000)
(Beispiel: 20,000)
(Istwertanzeige)
(Beispiel: Nr. 2)
(Istwertanzeige)
(Beispiel: Nr. 2)
