(G) 8-3
8. Angewandte Funktionen
LH71A / LH72

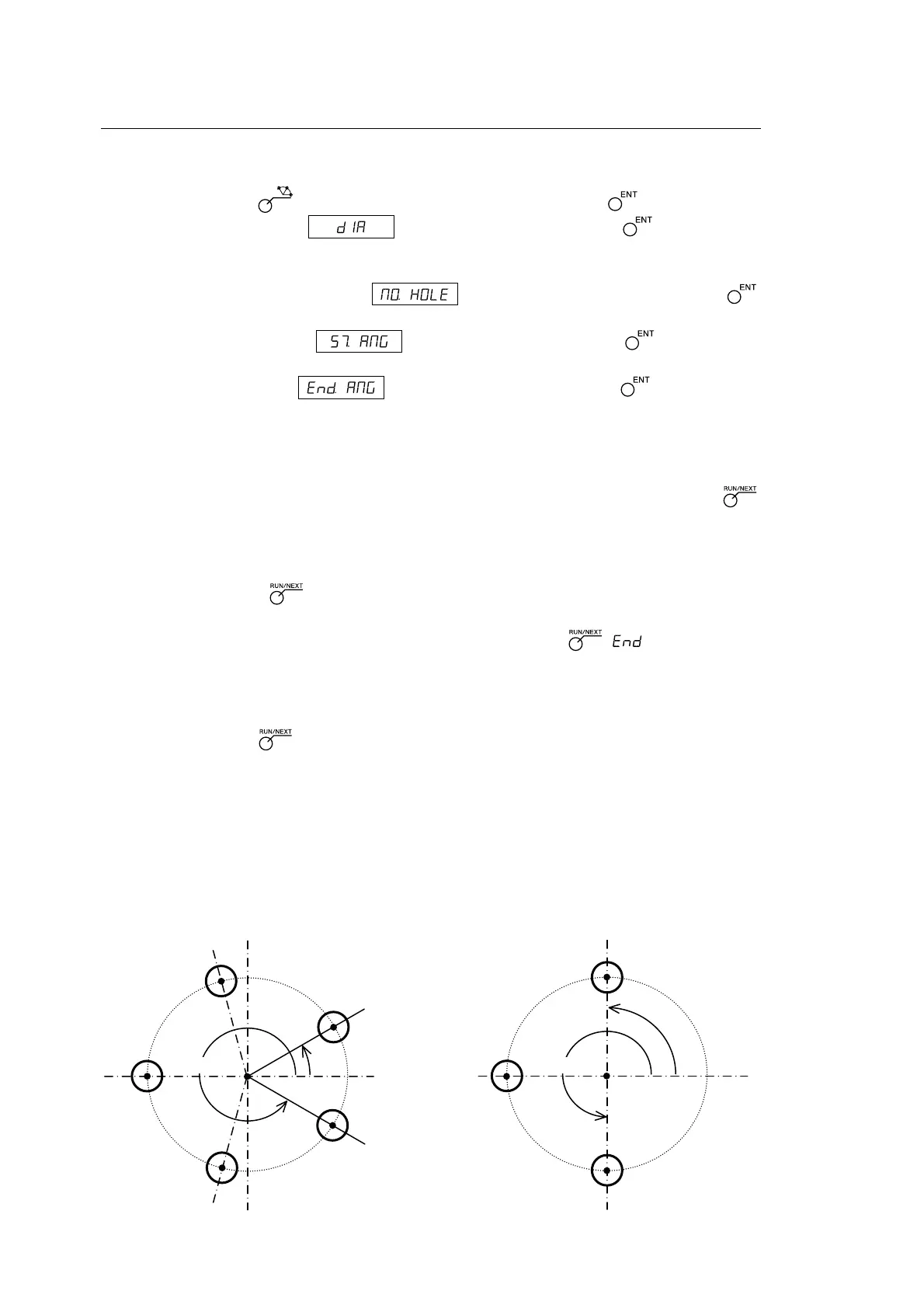

b) Abstandsgleiche, winkelspezifische Löcher
Parametereingabe
1
Drücken Sie die Taste , so dass BOLT blinkt, und drücken Sie dann die Taste . (BOLT leuchtet auf)
2 Geben Sie den Durchmesser ein, und drücken Sie dann die Taste .
Führen Sie die Eingabe auf der Basis der Eingabeeinheiten (mm, Zoll) und der minimalen
Eingangsauflösung durch.
3 Geben Sie die Anzahl der Löcher ein, und drücken Sie dann die Taste .
Eingabebereich: 2 bis 360 Löcher
4 Geben Sie den Anfangswinkel ein, und drücken Sie dann die Taste . Eingabebereich:
0,00 bis 359,99 Grad
5 Geben Sie den Endwinkel ein, und drücken Sie dann die Taste . Eingabebereich:
0,00 bis 359,99 Grad
Hinweis) Der Endwinkel kann nicht kleiner als der Anfangswinkel sein (außer 0 Grad).
Ausführung
1 Fahren Sie die Mitte (Startposition) des Schraubenlochkreises an, und drücken Sie dann die Taste ,
um den Vorgang auszuführen.
2 Die Position des Nr. 1 Lochs wird angezeigt.
3 Bewegen Sie den Maschinentisch, bis das Mikrometer „0“ anzeigt.
4 Drücken Sie die Taste , und wiederholen Sie das obige Verfahren so oft wie erforderlich für die
Anzahl der Löcher.
5 Nachdem das letzte Loch geformt worden ist, drücken Sie die Taste . erscheint, und die
Istwerte werden angezeigt.
<Vorgang wiederholen>
• Fahren Sie erneut die Mitte des Schraubenlochkreises an.
• Drücken Sie die Taste , um den Vorgang mit den gleichen Parametern zu wiederholen.
Anfangswinkel
X
Y
Nr. 1
Nr. 2
75˚
Nr. 3
Nr. 4
Nr. 5
30˚
75˚
75˚
75˚
330˚
Mittelpunkt
Endwinkel
X
Y
Nr. 1
Nr. 2
Nr. 3
90˚
90˚
90˚
270˚
Anfangswinkel
Endwinkel
L Beispiel b-1
Parameter
Durchmesser : 100 mm
Anzahl der Löcher : 5
Anfangswinkel : 30°
Endwinkel : 330°
L Beispiel b-2
Parameter
Durchmesser : 100 mm
Anzahl der Löcher : 3
Anfangswinkel : 90°
Endwinkel : 270°
Mittelpunkt
