Magnescale LH71A - Page 17

LH71A / LH72
(J) 4-3
REM
O
TE
R
ESE
T
TO
UC
H S
ENSO
R

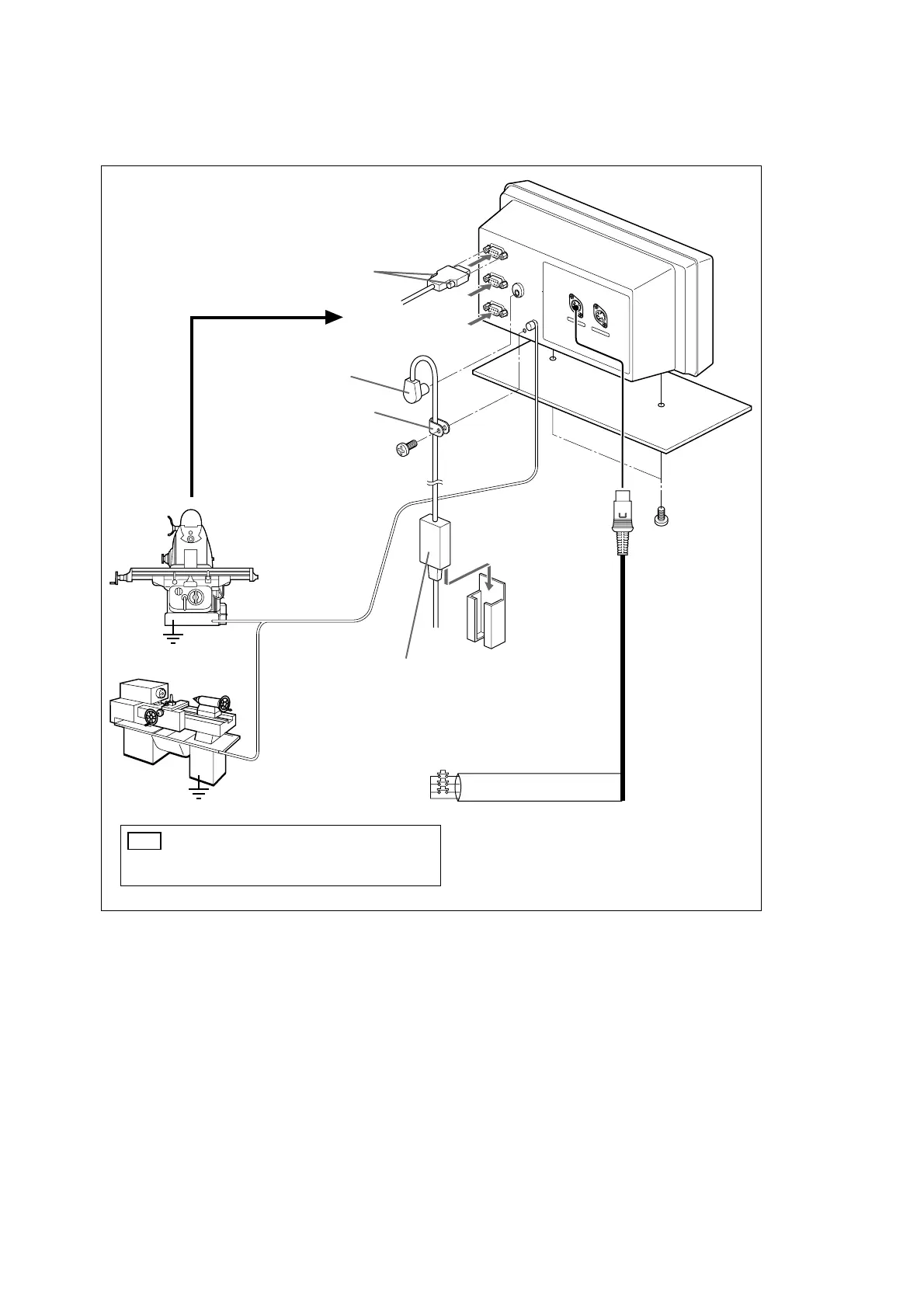

旋盤仕様で加算機能を使用する場合の接続につきましては、4-4ページをご参照ください。
アース線
しっかりねじ止め
してください。
コネクタ抜け防止のため、
ケーブルをクランプしてくだ
さい。
コネクタには力がかからない
ように図のように余裕をもた
せてください。
カウンタ台
表示ユニット固定用
ボルト
M4×16 2本
(付属品)
ACアダプタ(別売)PSC-21,22,23
100〜240VAC±10%50/60Hz
※電源は電灯ラインからとってください。
4.接続と設置
測長ユニット入力
1軸目
2
3
DC出力コネクタ
注意
機械本体と同電位になるように、付属のアース線で接続
してください。
外部リセットスイッチ
シールド線
1軸目
2軸目
3軸目
