5-16 (G)
5. Einstellungen
LH71A / LH72
Bezugspunktposition der Messstabseinheit =
Nullpunkt der Laser-Interferometermessung
Kompensationsbetrag
Fehler : ε x = ε
M
− ε c
Messung mit Laser-
Interferometer : ε M
Zähleranzeigewert : ε c
Beispiel : ε x = 156,000 – 155,955
= 0,045 mm
Daher würden Sie einen Fehler von
0,045 eingeben.

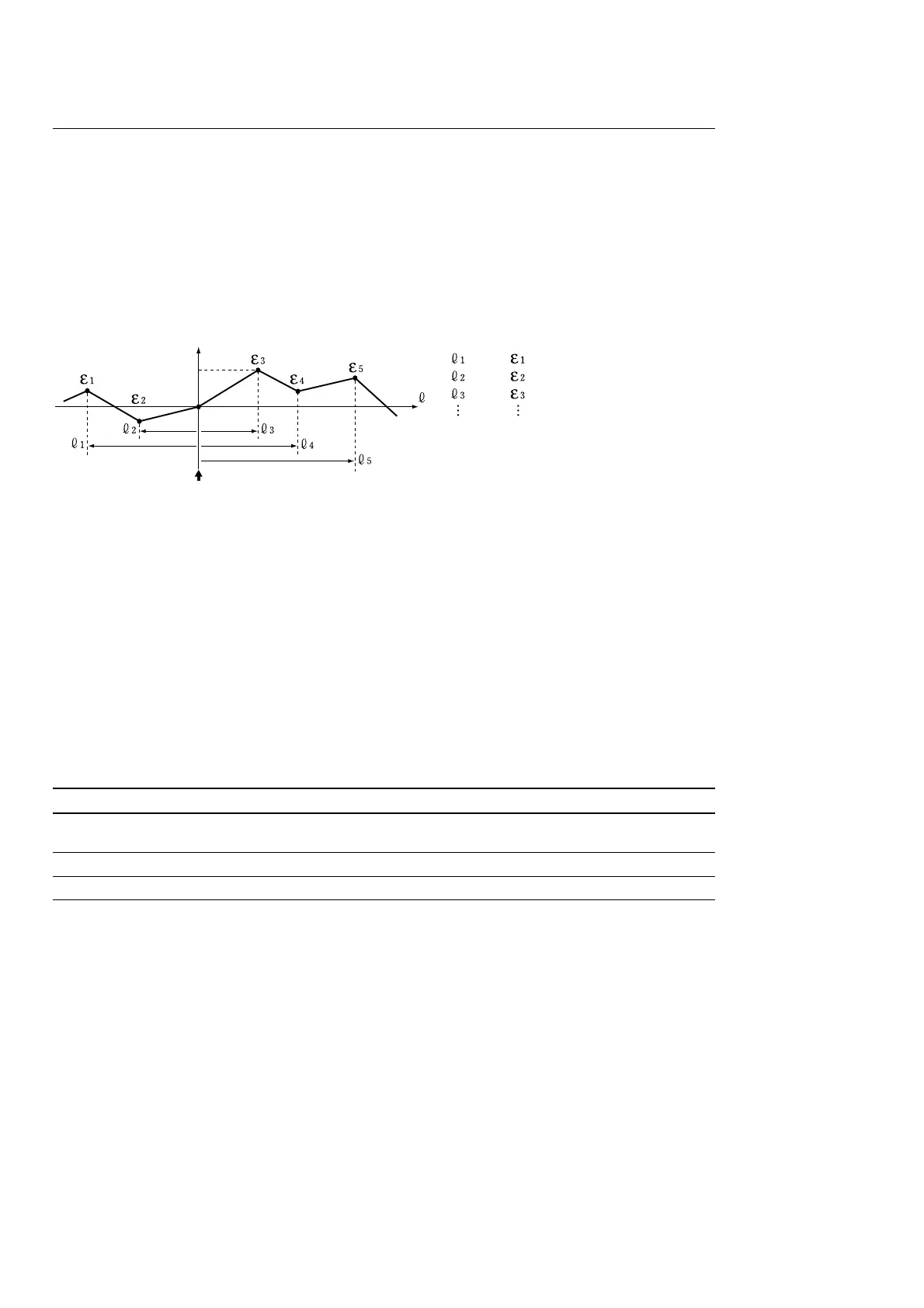

FehlerEingabepunkt
Messung der Maschinengenauigkeit
Um die segmentierte Fehlerkompensation durchzuführen, wird eine Messung vorgenommen, um den
Fehlerbetrag und den Ort der Fehlerursache an der Maschine ausfindig zu machen. Messen Sie den Fehlerbetrag
unbedingt bei Einstellung der Messstabseinheits-Bezugspunktposition der Messstabseinheit auf 0.
Anzahl der Punkte, die eingegeben werden können : 32
Kompensationsbetrag : bis zu ±600 µm (kann in Messstabseinheits-
Eingangsauflösungseinheiten eingegeben werden)
[Hinweise zur Genauigkeitsmessung]
Die Genauigkeit kann auf der Basis des Messstabseinheitsstandards oder des Laserstandards gemessen werden.
Da der Messstabseinheitsstandard genauer ist, wird die Messung im Messstabseinheitsstandard empfohlen.
Messstabseinheitsstandard : Falls die Anzeigeeinheit 100,000 mm anzeigt, wenn das Display auf der
Standard-Messstabseinheit (Laser) 100,005 anzeigt, ist der
Kompensationsbetrag +0,005 mm.
Laserstandard : Falls das Display auf der Standard-Messstabseinheit (Laser) 100,000 mm
anzeigt, wenn die Anzeigeeinheit 100,010 anzeigt, ist der
Kompensationsbetrag –0,010 mm.
<Messungsbeispiel: Messstabseinheitsstandard>
(Einheit: mm)
Eingabepunkt 1 2 3 4 5 ....................... 32
Auf der Anzeigeeinheit –200,000 –100,000 100,000 200,000 300,000
angezeigte Werte
Laseranzeigewert –200,005 –99,995 100,010 200,005 300,010
Kompensationsbetrag –0,005 +0,005 +0,010 +0,005 +0,010
