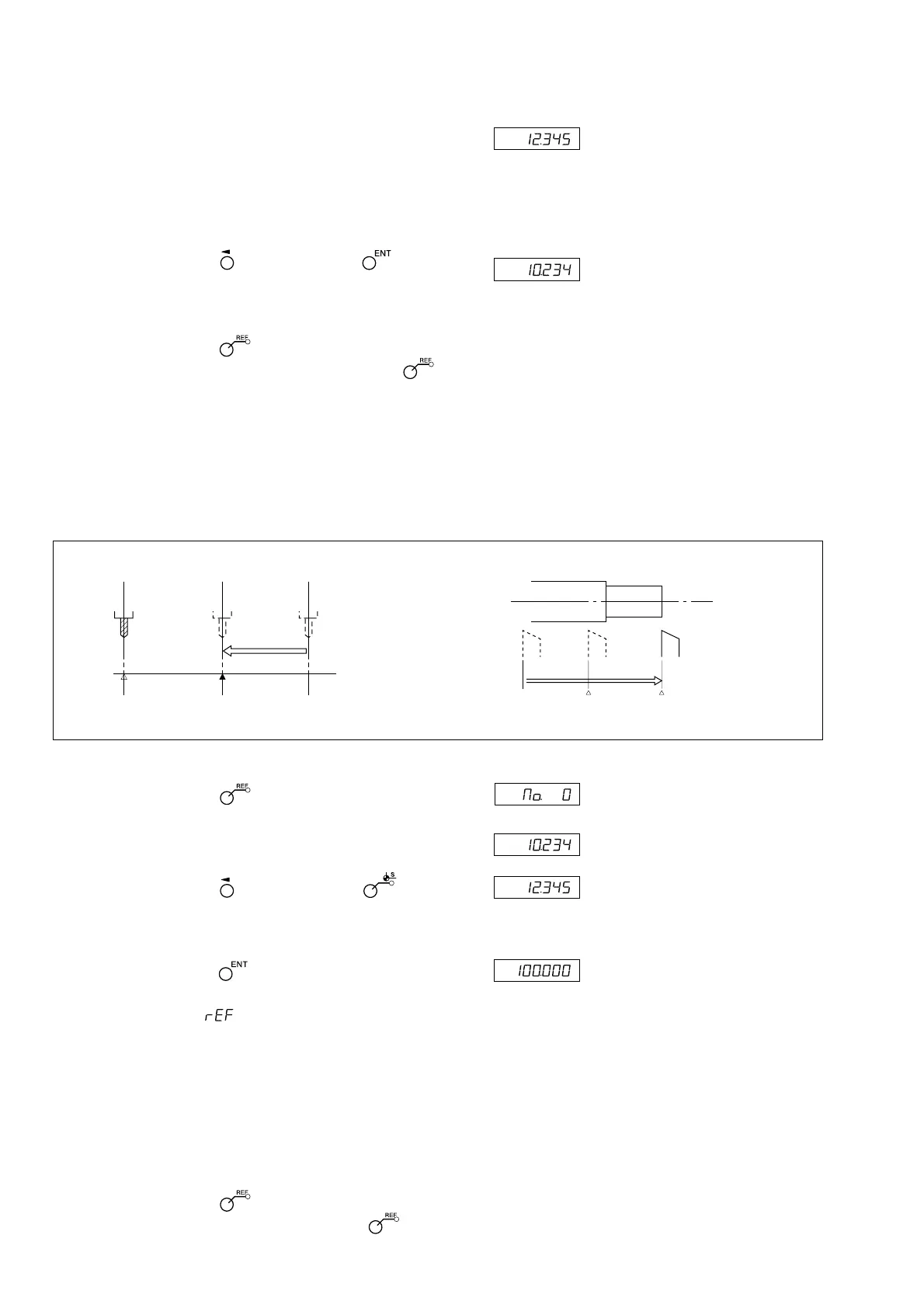

7-16 (G)
7. Bedienungsverfahren
LH71A / LH72
3 Beim Verschieben der Messstabseinheit wird die Zählung
gehalten, wenn die Einheit den Messstabseinheits-Bezugspunkt
passiert. (Achsenetikett blinkt)
∗ Bei Erkennung des Messstabseinheits-Bezugspunkts wird
ein Piepton abgegeben.
4 Drücken Sie die Taste , und dann die Taste .
Der gehaltene Wert wird als Versatz gespeichert,
und der Anzeigehalt wird aufgehoben.
5 Drücken Sie die Taste . Das System verlässt den
Messstabseinheits-Bezugspunktmodus. (Die Lampe
erlischt)
<Verlagern des Messstabseinheits-Bezugspunktversatzes
(Messstabseinheits-Bezugspunktladung)>
Führen Sie die Wiederherstellung des Messstabseinheits-Bezugspunktversatzes (L) durch. Bei Erkennung
des Messstabseinheits-Bezugspunkts wird die Zählung gestartet.
(Beispiel: Der
Abstand vom
Bezugspunkt zum
Festpunkt (L) wird
angezeigt.)
(Istwert (ABS))
Fräsmaschine Drehmaschine
Werkstück
Messstabseinheits-
Bezugspunkt
Bearbeitungs-
Bezugspunkt
Messstabseinheits-
Bezugspunkt
Bearbeitungs-
Bezugspunkt
Anzeige
1 Drücken Sie die Taste .
↓
2 Drücken Sie die Taste , und dann die Taste .
Der gespeicherte Versatz (beim Laden des Messstabseinheits-
Bezugspunkts angezeigter Wert) wird angezeigt.
3 Drücken Sie die Taste .
Der Messstabseinheits-Bezugspunkt-Wartezustand wird
aktiviert. (Der Wert blinkt)
4 Verschieben Sie die Messstabseinheit, bis sie den
Messstabseinheits-Bezugspunkt passiert.
Bei Erkennung des Messstabseinheits-Bezugspunkts wird ein
Piepton abgegeben.
∗ Bei Erkennung des Messstabseinheits-Bezugspunkts wird
die Zählung gestartet.
5 Drücken Sie die Taste , um den Messstabseinheits-
Bezugspunktmodus zu verlassen. (Die Lampe erlischt)
(Beispiel: Abstand
vom
Messstabseinheits-
Bezugspunkt zum
Bezugspunkt)
(Beispiel: Istwert)
(Blinkt)
