(G) 7-23
7. Bedienungsverfahren
LH71A / LH72
Anzeige
9 Drücken Sie die Taste . (Das Achsenetikett leuchtet auf.)
Die Lade-/Halteanzeige wird gelöscht, und der dann
angezeigte Wert ist der Abstand vom Werkzeugmittelpunkt
C.
10
Verfahren Sie den Messtaster. Der Mittelpunkt ist die Position,
an der auf der Anzeige „0“ erscheint.

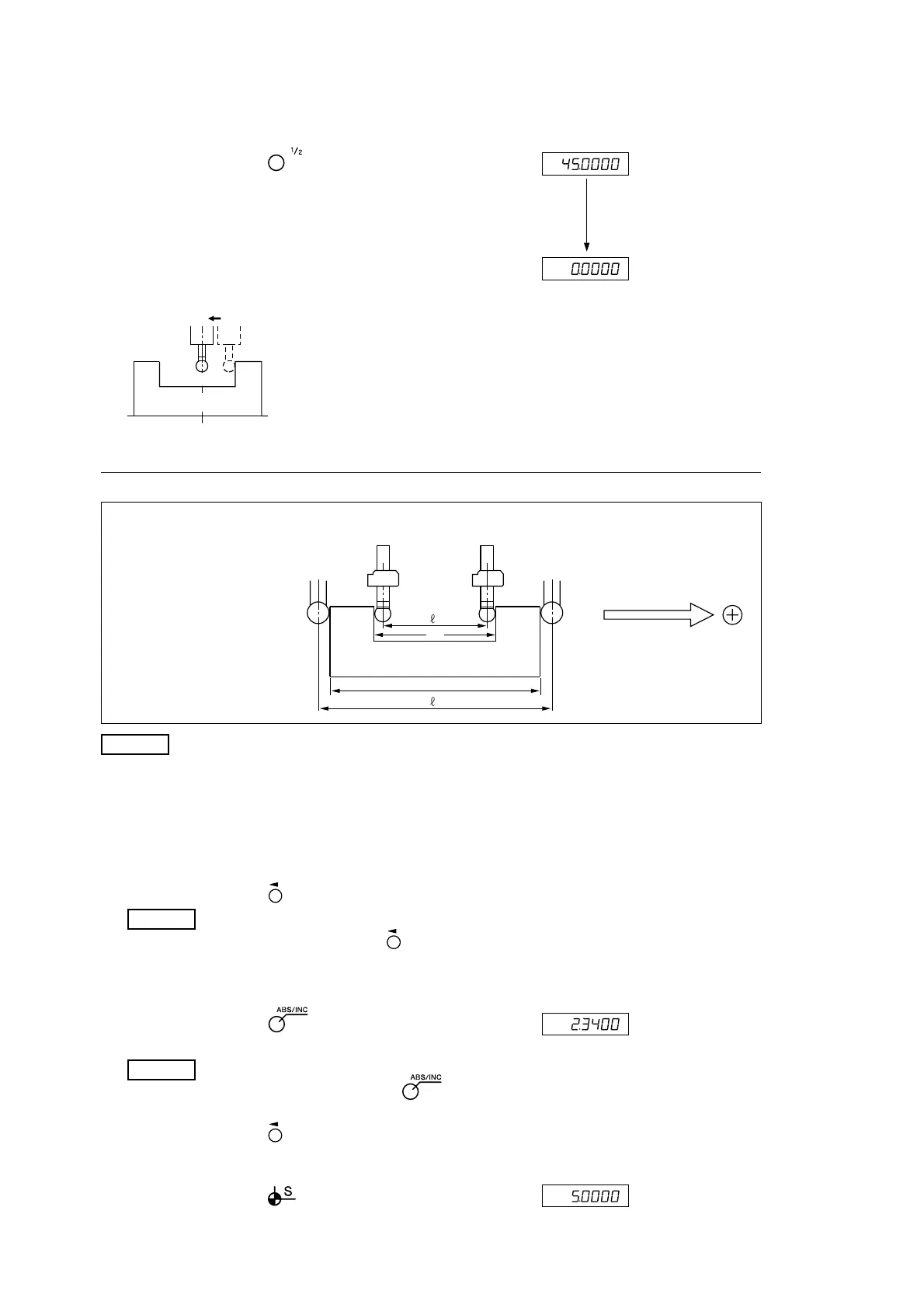

Werkstückinnen- und außenmessung
Hinweis
Die folgenden Messungen im metrischen System ausführen.
Dazu gegebenenfalls den Wahlschalter für Zoll-/metrisches
System betätigen.
Anzeige (Die nachstehend abgebildete
Anzeige zeigt das Innenmaß.)
1 Drücken Sie die Taste der zu verwendenden Achse.
Hinweis
Die Achse wird durch Drücken der Taste gewählt. Wird
keine Achse gewählt, werden alle Achsen gleichzeitig
geschaltet.
2 Drücken Sie die Taste . (Die ABS-Lampe erlischt.)
Der Betriebmodus INC wird aktiviert.
Hinweis
Falls die ABS-Lampe aufleuchtet, die Taste erneut drücken.
3 Drücken Sie die Taste .
Das Achsenetikett beginnt zu blinken.
4 Drücken Sie die Taste . (blinkt)
Der Messtaster-Radiuswert beginnt auf der Anzeige zu blinken.
A
B
C
Mittelpunkt
Werkstück
Zählung
AB
L1
L2
CD
1
2
Innenmessung L1 = s1 + 10 mm
Außenmessung L2 = s2 – 10 mm
Beispiel: L1 = 100
Bewegungsrichtung und
Polarität
