REMOTE RESET
TOUCH SENSOR
Änderung der technischen Daten und des Aussehens jederzeit vorbehalten.

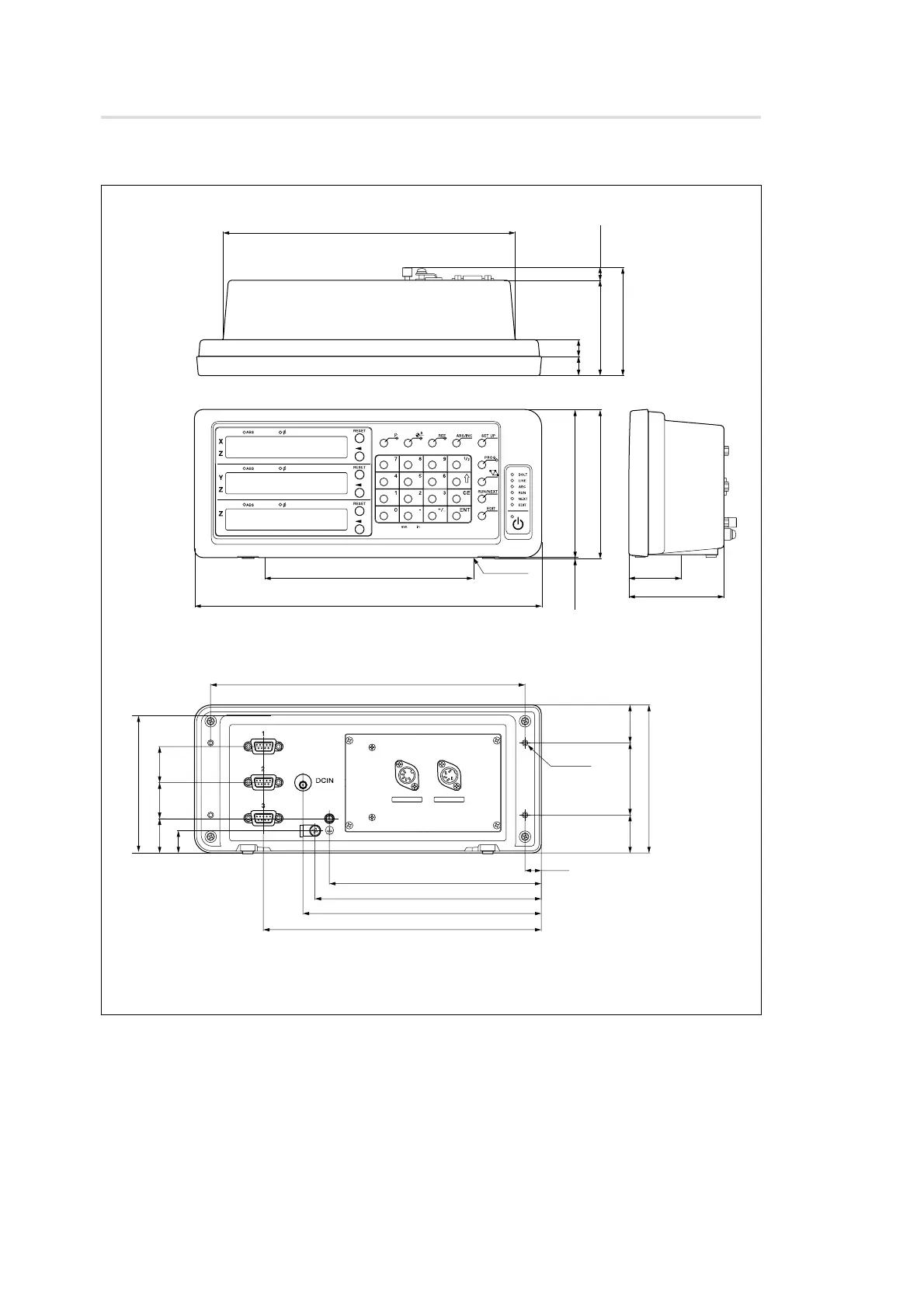

13. Abmessungen
Einheit: mm
Die obigen Diagramme zeigen das Modell LH71A-3, doch sind die Abmessungen aller
Modelle identisch.
