4-4 (CS)
LH71A / LH72
4. 连接和安装

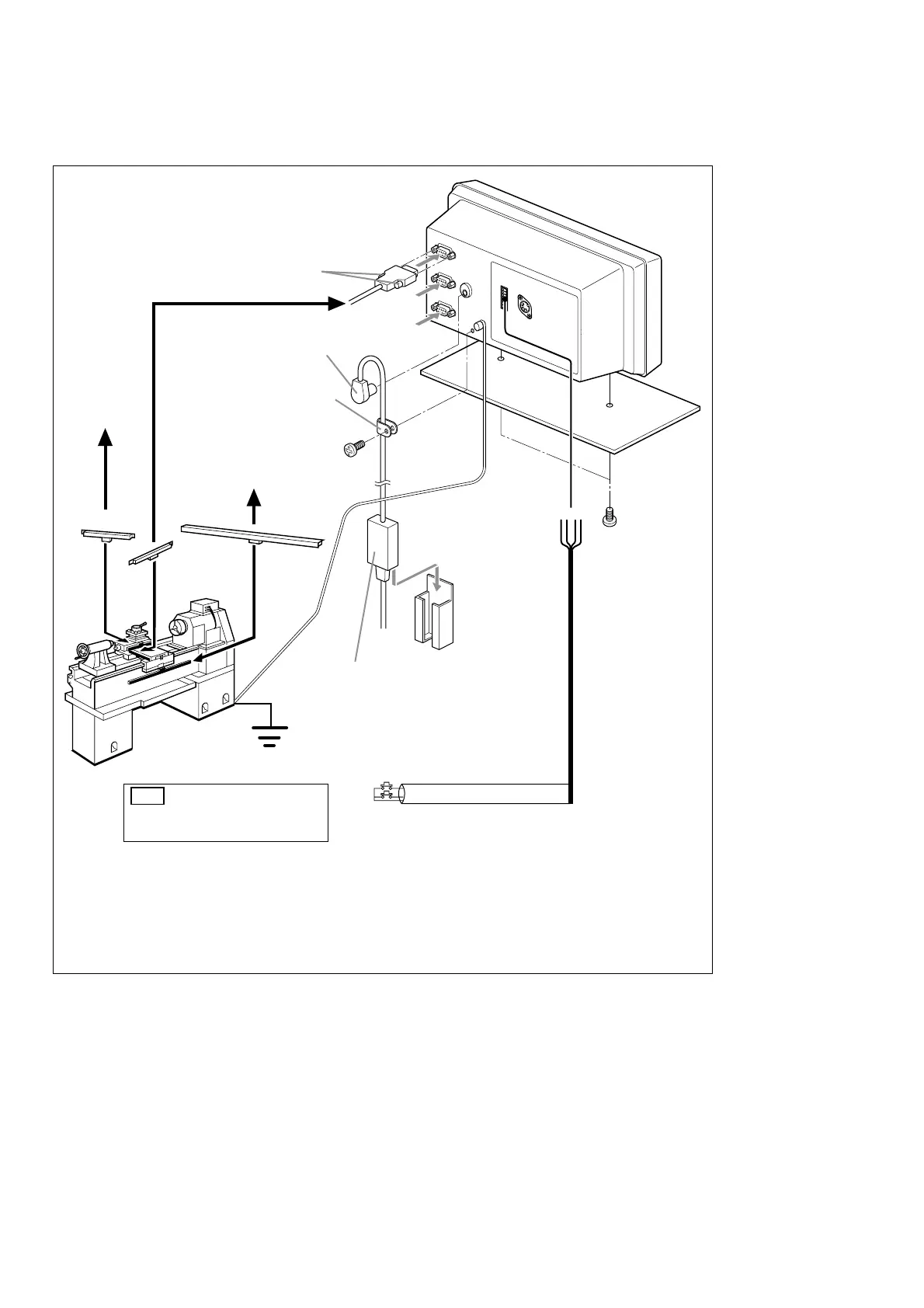

在车床功能使用加法功能时的连接
*1
至第 2 轴或第 3 轴
请用螺丝牢固地固定。
计数器台
AC (交流) 适配器 (另购) PSC-21、22、23
交流 100～240 伏±10% 50/60 赫兹
※请使用电灯线所使用的电源。
长度测量元件输入
DC (直流) 输出连接器
*1
至第 2 轴
或第 3 轴
至第 1 轴
Z
2
轴
长度测量元件
X 轴
Z
1
轴
地线
第 1 轴
第 2 轴
第 3 轴
为了防止连接器的脱落，请将
电缆夹紧。
注意不要对连接器施加外力，
如图所示地留有余地。
计数器固定用螺母
M4 × 16 2 个
(随机附带)
∗1 加上的长度测量元件 (Z
1
轴、Z
2
轴) 的分辨率不同时，请务必将高分辨率的长度测量元件连接至计数器的
第 2 轴。
例) 长度测量元件 Z
1
(分辨率 0.5 µm)，长度测量元件 Z
2
(分辨率 1 µm) 时
长度测量元件 Z
1
(分辨率 0.5 µm)： 连接至计数器第 2 轴
长度测量元件 Z
2
(分辨率 1 µm) ： 连接至计数器第 3 轴
外部复位开关
屏蔽线
X 轴
Y 轴
注意
请连接附带的地线，与设备保持相
同电位。
