5-12 (CS)
LH71A / LH72
5. 设定

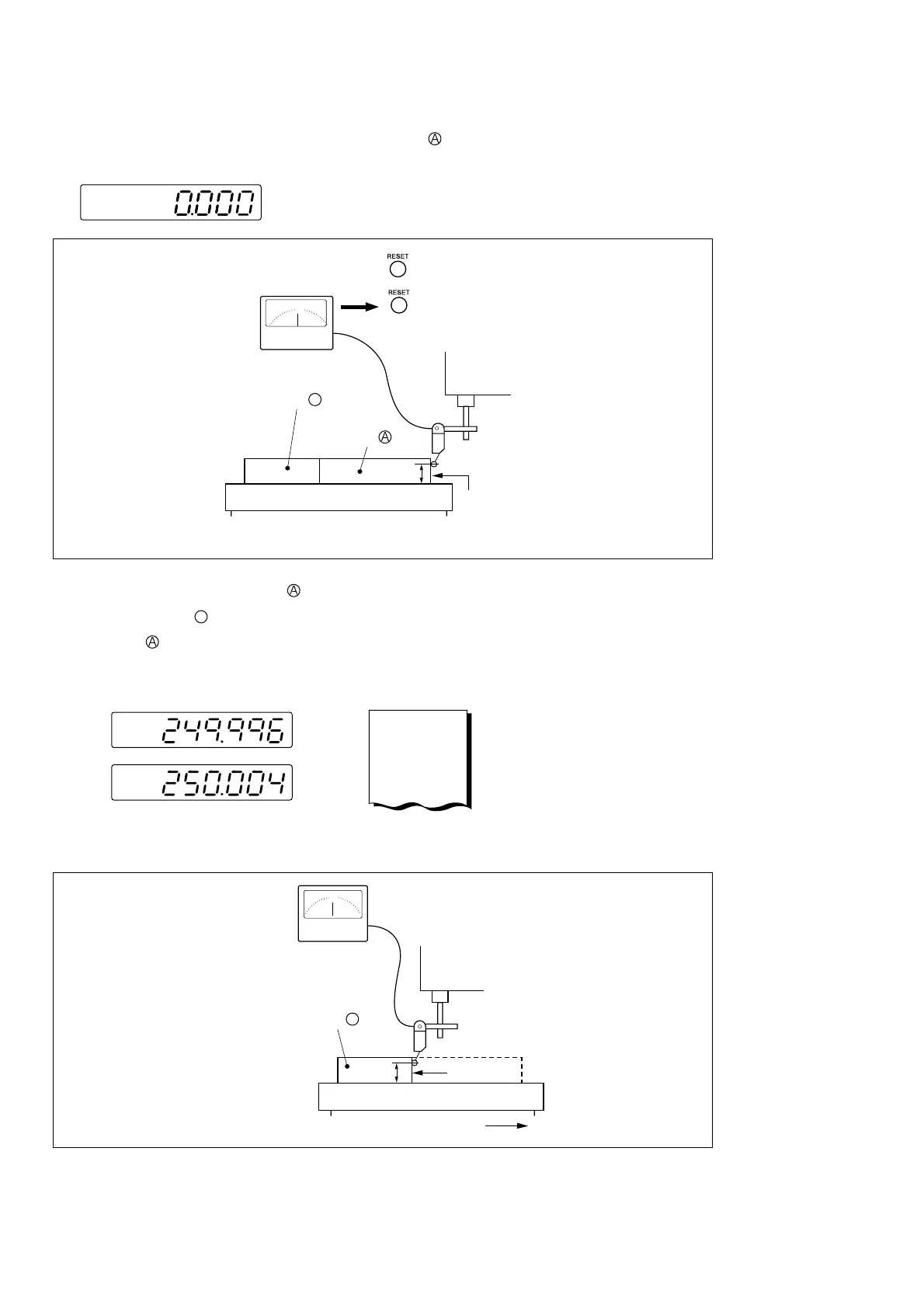

2 让电子千分尺或度盘式指示器的测量端子接触块规 的端面 A，调整千分尺的指针使其度数
为“0”，同时将计数器复位。
显示分辨率为 0.001 毫米时
3 稍微移动机床作业台取下块规 ，再次移动机床作业台，让电子千分尺或度盘式指示器的测
量端子接触块规
B
的端面 C，继续移动机床作业台直至度数为“0”。此时，计数器的显示
值和块规 的长度差即是线型补偿量，请务必记录该值。
下面是设定补偿量的示例。
h
键
电子千分尺
固定侧
块规
块规
q 使测量端子接触
端面 A
机床作业台
或
记录线型补偿量。
0
h
固定侧
w 使测量端子接触
端面 C
移动方向
电子千分尺
块规
机床作业台
q 移动机床作业台。
e 移动直至度数为“0”。
MEMO (笔记)
–0.004 毫米
或
0.004 毫米
注) 到测量结束为止，不要改变测量端子的高度 h。
w 将尺的度数调整为“0”，然后按 键。
B
B
