LH71A / LH72
(CS) 7-21

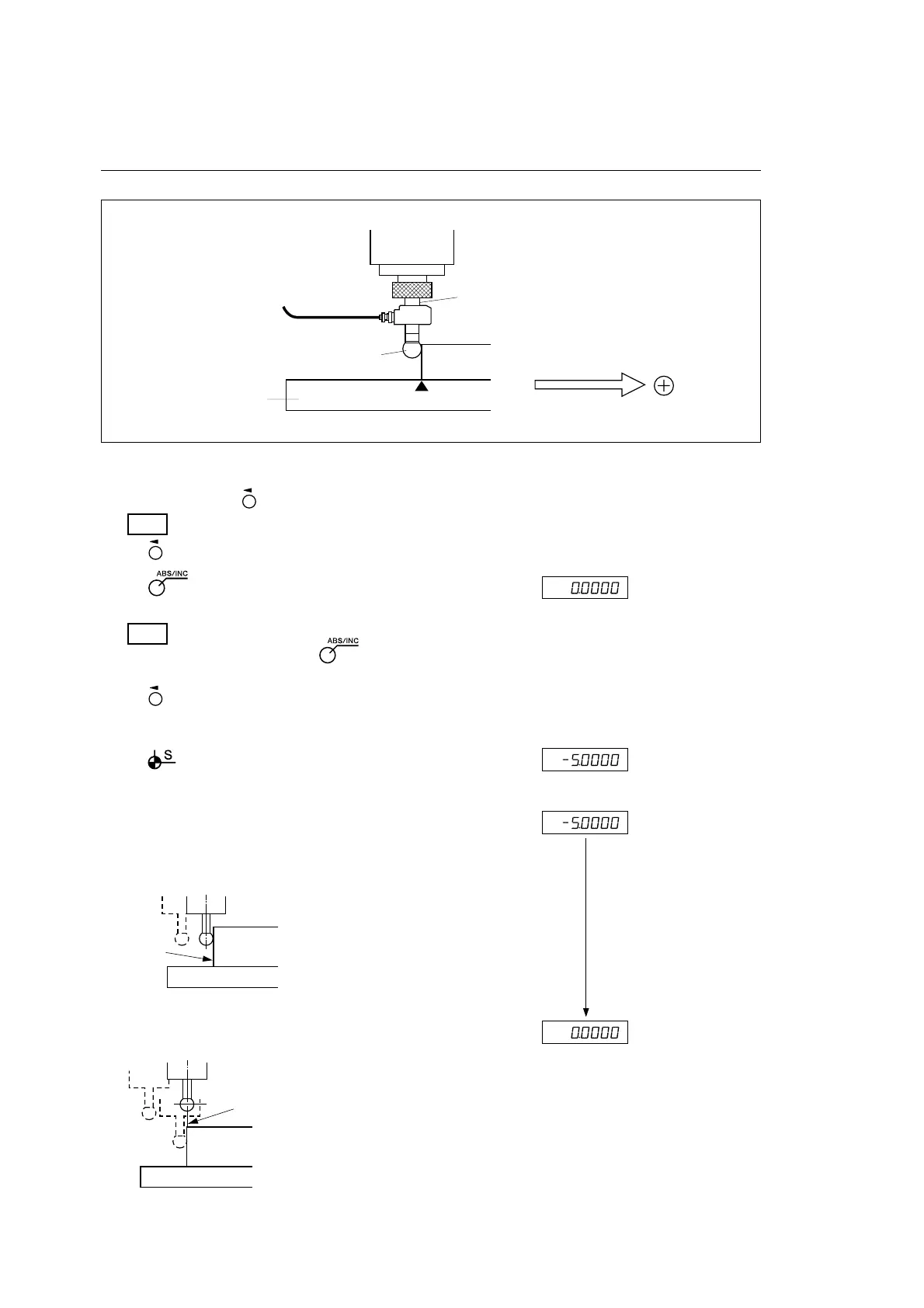

7. 操作方法
4. 用触摸传感器进行的操作
设定基准点
显示
1 按所操作的轴的 键。
注意
按 键选择轴。不选择轴时，为全轴同时切换。
2 按 键。 (ABS指示灯点亮)
变为ABS模式。
注意
ABS指示灯熄灭时，请再按 键。
3 按 键。
轴标记闪烁。
4 按 键。 (闪烁)
闪烁显示触摸传感器半径值。
5 使触摸传感器的传感器部分触碰工件。 点亮
触碰时会发出“哔”的声音，开始计数。
6 移动触摸传感器。显示为“0”的位置是基准点。
触摸传感器
手柄
传感器部分
工件
机台
基准点
移动方向和极性
主轴头
计数中
触碰
工件
基准点
