LH71A / LH72
(CS) 7-23
7. 操作方法
A
B
L 1
L 2
C D
1
2

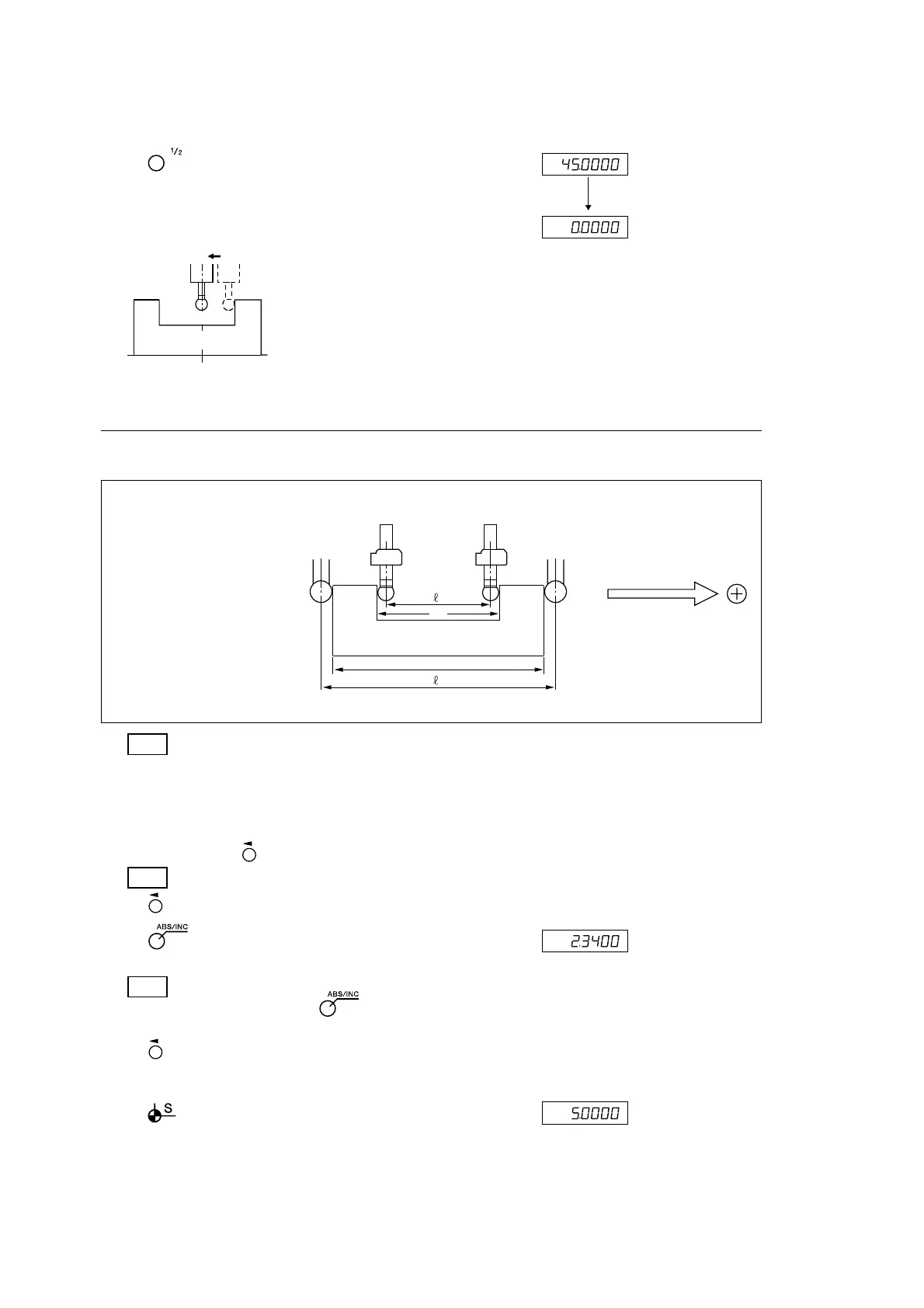

移动方向和极性
测定内侧 L
1
= s
1
+ 10 mm
测定外侧 L
2
= s
2
- 10 mm
(例) L
1
= 100
中心
A
B
C
工件
显示
9 按 键。（轴标记点亮）
解除加载 / 保持显示，变为工件中心C至现在位置的显示。
10 移动触摸传感器。显示为“0”的位置是中心。
测定工件的内侧、外侧
注意
请以毫米单位进行下列测量。
如有需要请按in/mm选择键。
显示 (显示为测定内侧时)
1 按所操作的轴的 键。
注意
按 键选择轴。不选择轴时，为全轴同时切换。
2 按 键。(ABS指示灯熄灭)
变为INC模式。
注意
ABS指示灯点亮时，请再按 键。
3 按 键。
轴标记闪烁。
4 按 键。 (闪烁)
闪烁显示触摸传感器半径值。
计数中
