LH71A / LH72
(J) 7-17
7.操作方法

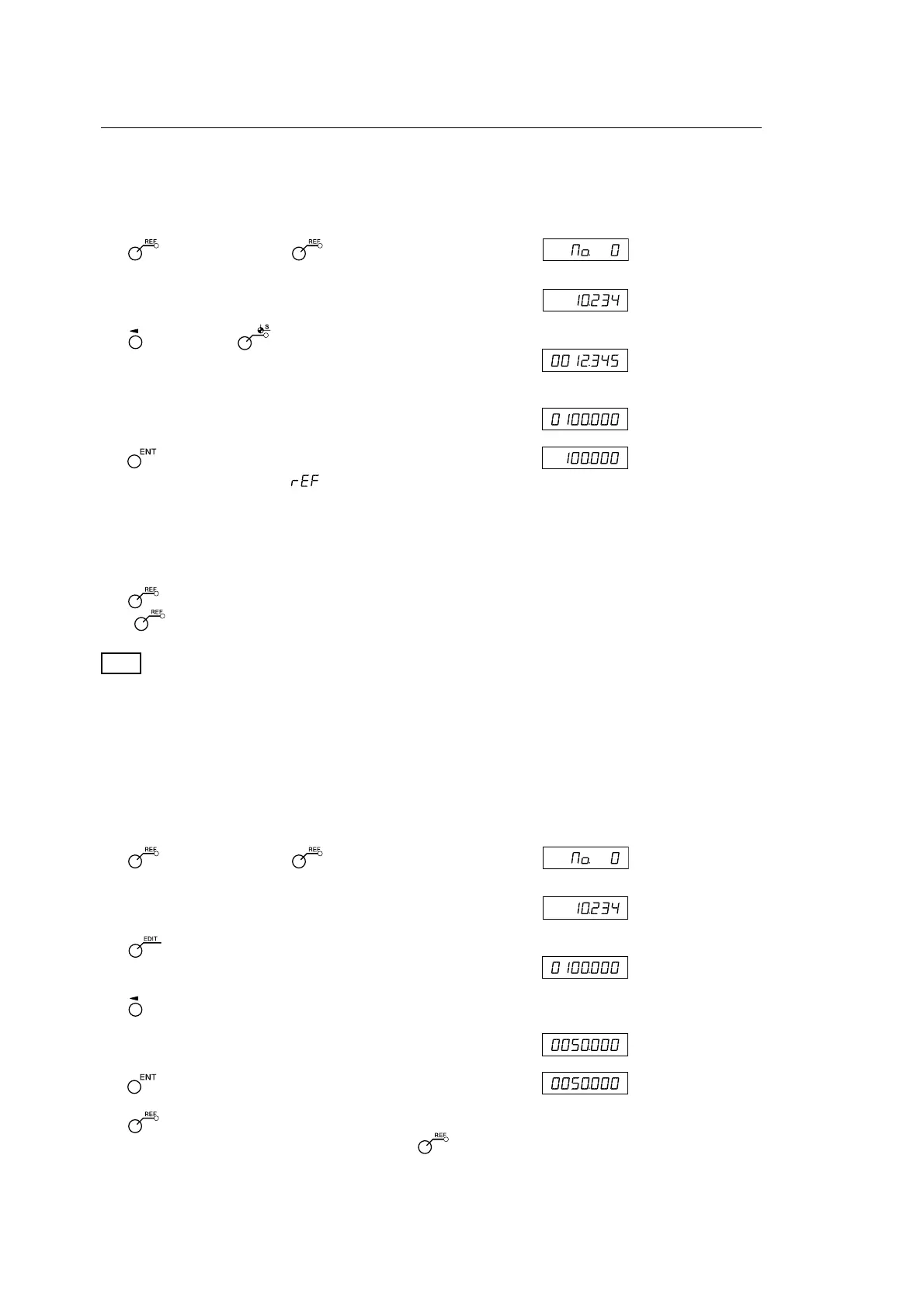

＜原点オフセット量の入力/再現＞
原点オフセット量(L)を入力します。
原点を検出するとカウントを開始します。
表示
1 キーを押します。( ランプ点灯)
↓
2 キーを押して キーを押します。
保存されているオフセット量(原点ロード時の表示値)が
表示されます。
3 テンキーでオフセット量を入力します。
4 キーを押します。
原点待ちになります。( 値点滅)
5 測長ユニットを移動し、原点を通過させます。
原点を検出したときにピッと鳴ります。
∗ 原点を検出すると、カウントが開始されます。
6 キーを押して、原点モードを終了します。
( ランプ消灯)
注意
測長ユニットの原点に方向性がある場合は、必ず同じ方向から原点をロードしてください。
区間誤差補正機能を設定するときは、「5-5-2. 区間誤差補正」を参照してください。
＜原点オフセット量の編集＞
設定された原点オフセット量(L)を編集します。
表示
1 キーを押します。( ランプ点灯)
↓
2 キーを押します。
保存されている原点オフセット量が表示されます。
3 キーを押します。
4 テンキーでオフセット量を編集します。
5 キーを押して決定します。
6 キーを押します。
編集が終了し、現在値が表示されます。( ランプ
消灯)
(例：原点から基準点
までの距離)
(現在値表示(ABS))
(例：100.000)
(点滅)
(現在値表示(ABS))
(例：50.000)
