SHOP MANUAL MT26/31 - 08.2006 SHOP MANUAL MT26/31 - 08.2006
SHOP MANUAL MT26/31 - 08.2006 SHOP MANUAL MT26/31 - 08.2006
TRANSMISSION
Ch 2 page 122 Ch 2 page 123
TRANSMISSION
TRANSMISSION
Ch 2 page 122 Ch 2 page 123
TRANSMISSION

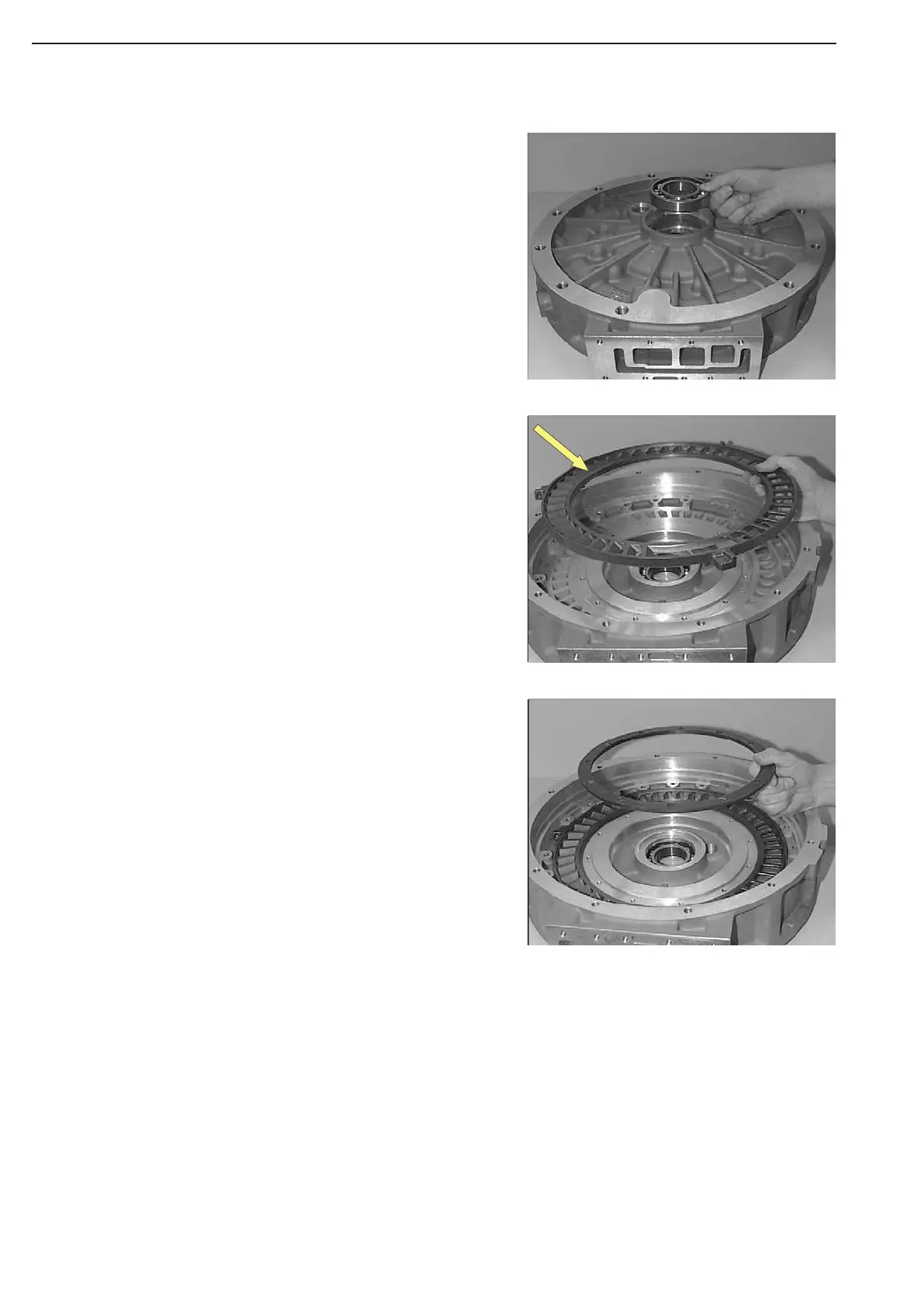

Figure 71
Figure 73
Figure 72
Insert ball bearing until contact is obtained.
ASSEMBLY
Fasten thrust ring by means of hex. head screws.
Torque limit (M8/8.8) ............................23 Nm
Pay attention to the installation position – shoulder (Arrow) is
showing upward !
Secure hex. head screws with Loctite (Type-No. 243) !
Insert ball bearing until contact is obtained.
