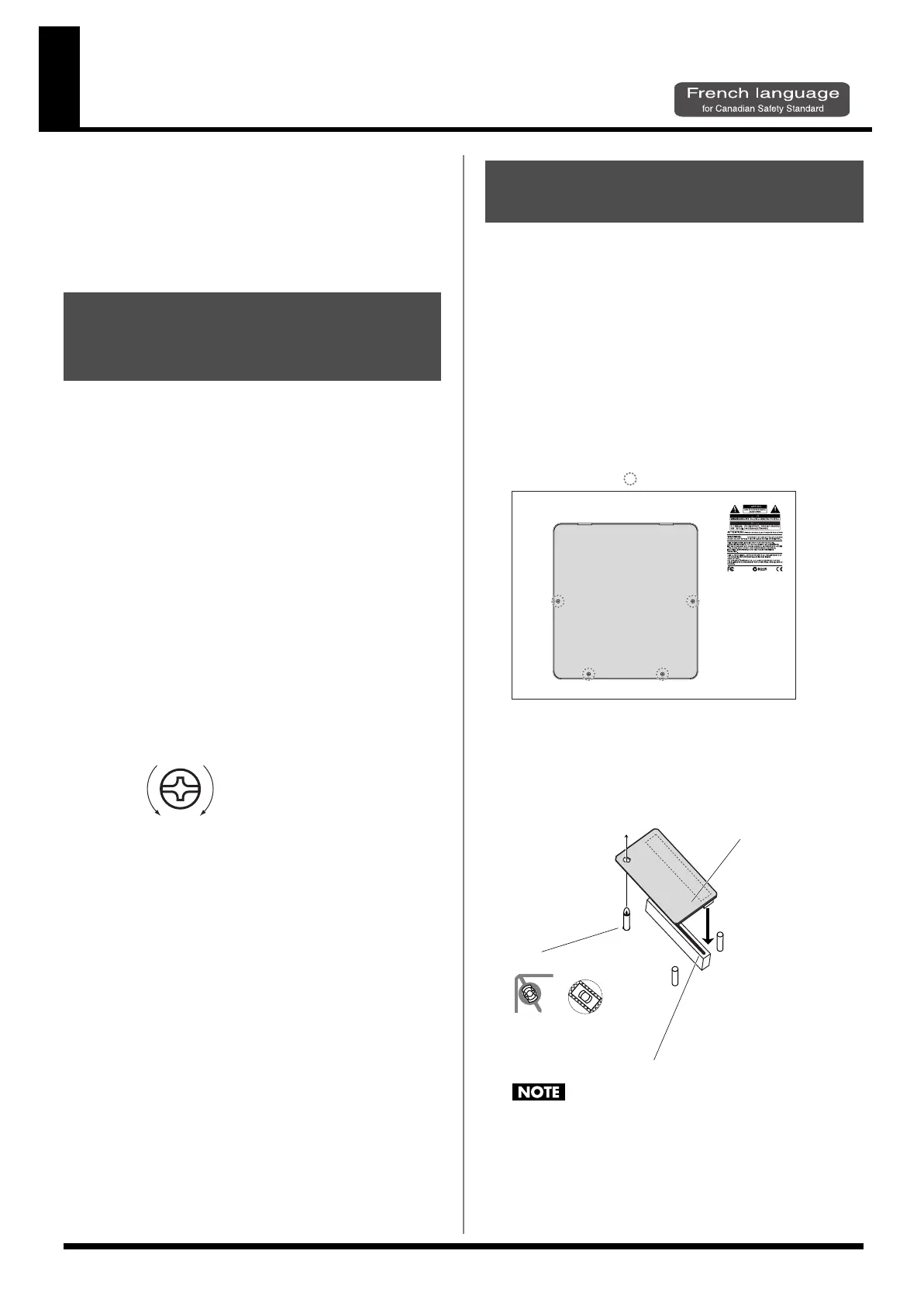

Installation de la carte
d’expansion Wave
(French Language for Canadian Safety Standard)
Un maximum de trois cartes d’expansion Wave (six cartes SRX)
peuvent être installées dans le Fantom-XR.
Les cartes d’expansion Wave emmagasinent des données Wave,
correctifs et rythmes, et en ajoutant ces cartes au Fantom-XR, il est
possible d’élargir considérablement la palette de sons.
901
• Veuillez suivre attentivement les instructions suivantes quand
vous manipulez la carte afin d’éviter tout risque
d’endommagement des pièces internes par l’électricité statique.
1
• Toujours toucher un objet métallique relié à la terre (comme
un tuyau par exemple) avant de manipuler la carte pour
vous décharger de l’électricité statique que vous auriez pu
accumuler.
2
• Lorsque vous manipulez la carte, la tenir par les côtés.
Évitez de toucher aux composants ou aux connecteurs.
5
• Conservez le sachet d’origine dans lequel était la carte lors
de l’envoi et remettez la carte dedans si vous devez la ranger
ou la transporter.
• Utilisez un tournevis de type Philips de la taille adaptée à celle
des vis (tournevis numéro 2). Un tournevis inadéquat peut
endommager la tête de la vis.
• Pour retirer une vis, tourner le tournevis dans le sens contraire
des aiguilles d’une montre. Pour serrer les vis, tourner le
tournevis dans le sens des aiguilles d’une montre.
fig.30-001.f
• Pour installer les cartes d’expansion Wave, retirer uniquement
les vis mentionnées.
• Assurez-vous que les vis retirées ne tombent pas dans le
Fantom-XR.
• Ne pas laisser le panneau de protection avant detache. S’assurer
de l’avoir rattacher apres avoir installe le disque dur.
• Faites attention de ne pas vous couper sur l’ouverture
d’installation de la carte.
911(F)
• Ne pas toucher aux circuits imprimés ou aux connecteurs.
912(F)
• Ne jamais forcer lors de l’installation de la carte de circuits
imprimés. Si la carte s’ajuste mal au premier essai, enlevez la
carte et recommencez l’installation.
913(F)
• Quand l’installation de la carte de circuits imprimés est
terminée, revérifiez si tout est bien installé.
914(F)
• Toujours éteindre et débrancher l’appareil avant de commencer
l’installation de la carte. (SRX series).
915(F)
• N’installez que les cartes de circuits imprimes spécifiées (SRX
series). Enlevez seulement les vis indiquées.
Pour installer une carte d’expansion Wave, il faut retirer le couvercle
supérieur. Les cartes peuvent être installées dans les emplacements
SRX-A– SRX-F. Ces fentes correspondent aux groupes de cartes
d’expansion Wave (XP-A– XP-F) lorsque l’expansion Wave, les
correctifs et rythmes sont utilisés.
1.
Avant d’installer la carte d’expansion Wave, coupez
l’alimentation du Fantom-XR et de tous les appareils
branchés, et débranchez tous les câbles du Fantom-XR, y
compris le câble d’alimentation.
2.
Retirer du Fantom-XR, uniquement les vis montrées dans le
diagramme ci-dessous et détacher le couvercle supérieur.
fig.30-002.f
3.
Il y a six emplacements à l’intérieur. Comme le montre
l’illustration ci-dessous, branchez le connecteur de la carte
d’expansion Wave dans la fente appropriée et, en même
temps, insérez le support de carte de circuits imprimés
dans l’ouverture de la carte d’expansion Wave.
fig.30-005.f
Si plusieurs cartes d’expansion du même type sont installées,
une seule sera détectée.
Précautions à prendre lors
de l’installation d’une carte
d’expansion Wave
resserrerdesserrer
Installation d’une carte
d’expansion Wave
Support à carte
Connecteur
Carte d’extension Wave
(serie SRX)
Avant l’installation,
orienter les supports à carte
tel qu’indiqué sur le schéma.
