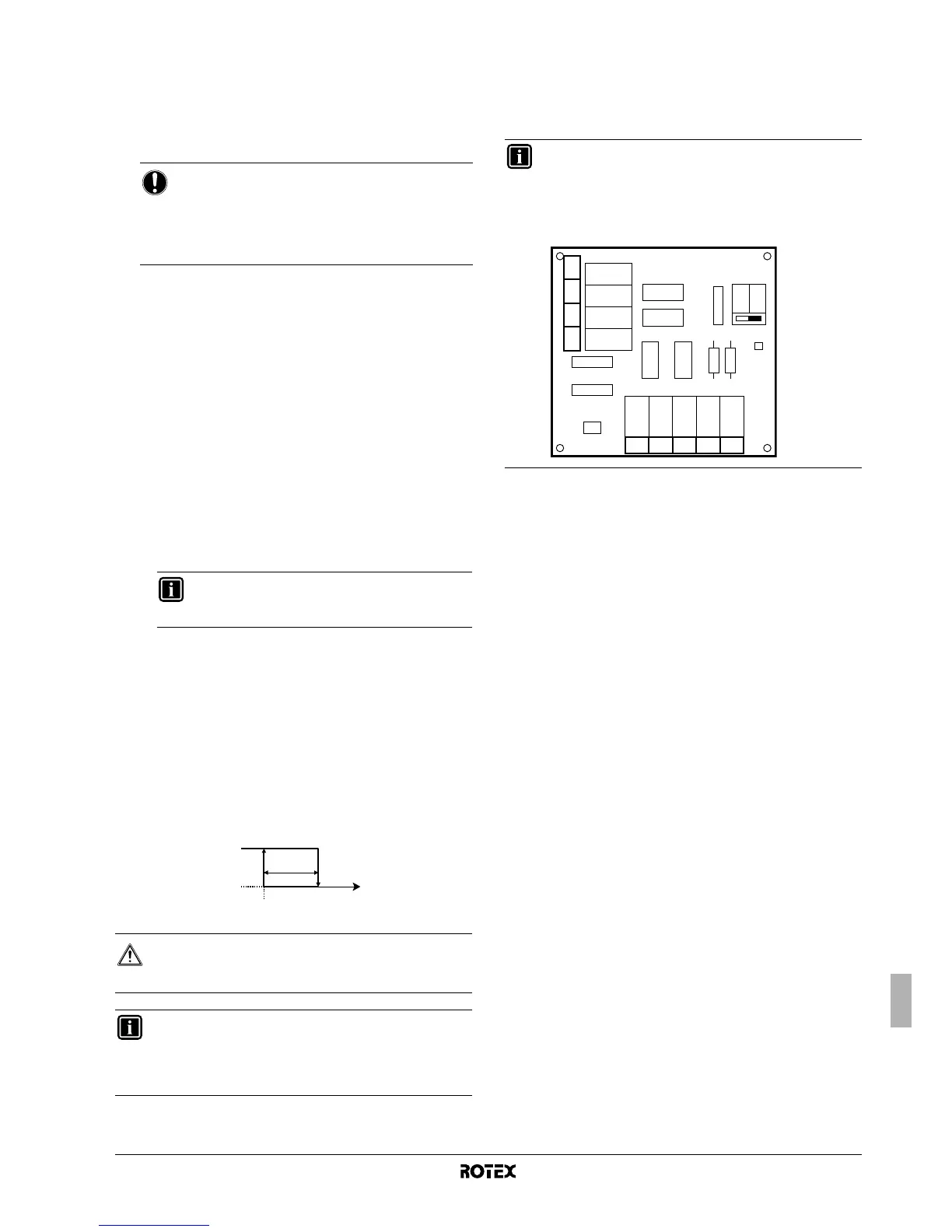

RKHBH/X016BB
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW62576-1 – 10.2010
Installationsanleitung
39
[E] Anzeige von Geräteinformationen
■ [E-00] Anzeige der Software-Version (Beispiel: 23)
■ [E-01] Anzeige der EEPROM-Version (Beispiel: 23)
■ [E-02] Anzeige der Modellnummer bzw. -kennung (Beispiel: 11)
■ [E-03] Anzeige der Temperatur der Kältemittelflüssigkeit
■ [E-04] Anzeige der Wassertemperatur am Einlass
[F] Setup von Optionen
Pumpenbetrieb
Die bauseitigen Einstellungen für den Pumpenbetrieb beziehen sich
nur dann auf die Logik des Pumpenbetriebs, wenn der DIP-Schalter
SS2-3 auf OFF gestellt ist.
Ist der Pumpenfunktion deaktiviert, stellt die Pumpe ihren Betrieb ein,
wenn die Außentemperatur über den durch [4-02] festgelegten Wert
steigt oder unter den durch [F-01] festgelegten Wert sinkt. Ist die
Pumpenfunktion aktiviert, kann die Pumpe bei allen Außen-
temperaturen arbeiten. Siehe "8.3. Konfiguration des Pumpenbetriebs"
auf Seite 24.
■ [F-00] Pumpenbetrieb: Bestimmt, ob die Pumpenfunktion
aktiviert ist (1) oder deaktiviert (0).
Erlaubnis für Raumkühlung
■ [F-01] Temperatur, ab der Raumkühlung zugelassen wird:
Bestimmt die Außentemperatur, bei deren Unterschreiten
Raumkühlung ausgeschaltet wird.
Steuerung der Bodenplatten-Heizung
Gilt nur für Installationen mit einer RRLQ-Außeneinheit oder wenn
die optionale Bodenplatten-Heizung installiert ist.
■ [F-02] Bodenplatten-Heizung EIN-Temperatur: Bestimmt die
Außentemperatur, bei deren Unterschreiten die Inneneinheit
die Bodenplatten-Heizung aktiviert, damit sich an der
Bodenplatte der Außeneinheit kein Eis bilden kann, wenn die
Außentemperatur entsprechend niedrig ist.
■ [F-03] Bodenplatten-Heizung Hysterese: Bestimmt den
Unterschied zischen den Werten für Bodenplatten-Heizung
EIN-Temperatur und Bodenplatten-Heizung AUS-Temperatur.
Bodenplatten-Heizung
T
A
Außentemperatur
Funktionalität von X14A
■ [F-04] Funktionalität von X14A: Bestimmt, ob die Logik von
X14A dem Ausgangssignal für das Modell des Solar-
Zusatzes RKHBH/X_AA/AB (0) folgt oder ob die Logik von
X14A dem Ausgangssignal für die Bodenplatten-Heizung
folgt (1).
HINWEIS
Die Anzeigen [E-03] und [E-04] werden nicht
fortlaufend aktualisiert. Die Anzeige der Temperatur-
angaben wird erst dann aktualisiert, wenn Sie erneut
durch die ersten Codes der bauseitig festzulegenden
Einstellparameter gehen.
INFORMATION
Diese Funktion gilt nur für RKHBX, wenn
Raumkühlung ausgewählt ist.
VORSICHT
Die Bodenplatten-Heizung wird von X14A gesteuert.
Achten Sie darauf, dass [F-04] korrekt eingestellt wird.
INFORMATION
Die Bodenplatten-Heizung am RRLQ_CA wird intern von
der Platine der Außeneinheit gesteuert. Die bauseitigen
Einstellungen [F-02] und [F-03] gelten für diese Einheit
nicht.
T
A
[F-02]
[F-03]
ON
OFF
INFORMATION
Unabhängig von der bauseitigen Einstellung [F-04] folgt
der Kontakt X3-X4 (EKRP1HB) der Logik des
Ausgangssignals für das Modell des Solar-Zusatzes. Die
Schemazeichnung unten zeigt, wo sich dieser Kontakt
befindet.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
