(G) 4-3
4. Installation und Anschluss der Einheit
LH71A / LH72
R
EM
O
T
E R
E
S
E
T
T
O
U
C
H
S
E
N
S
O
R

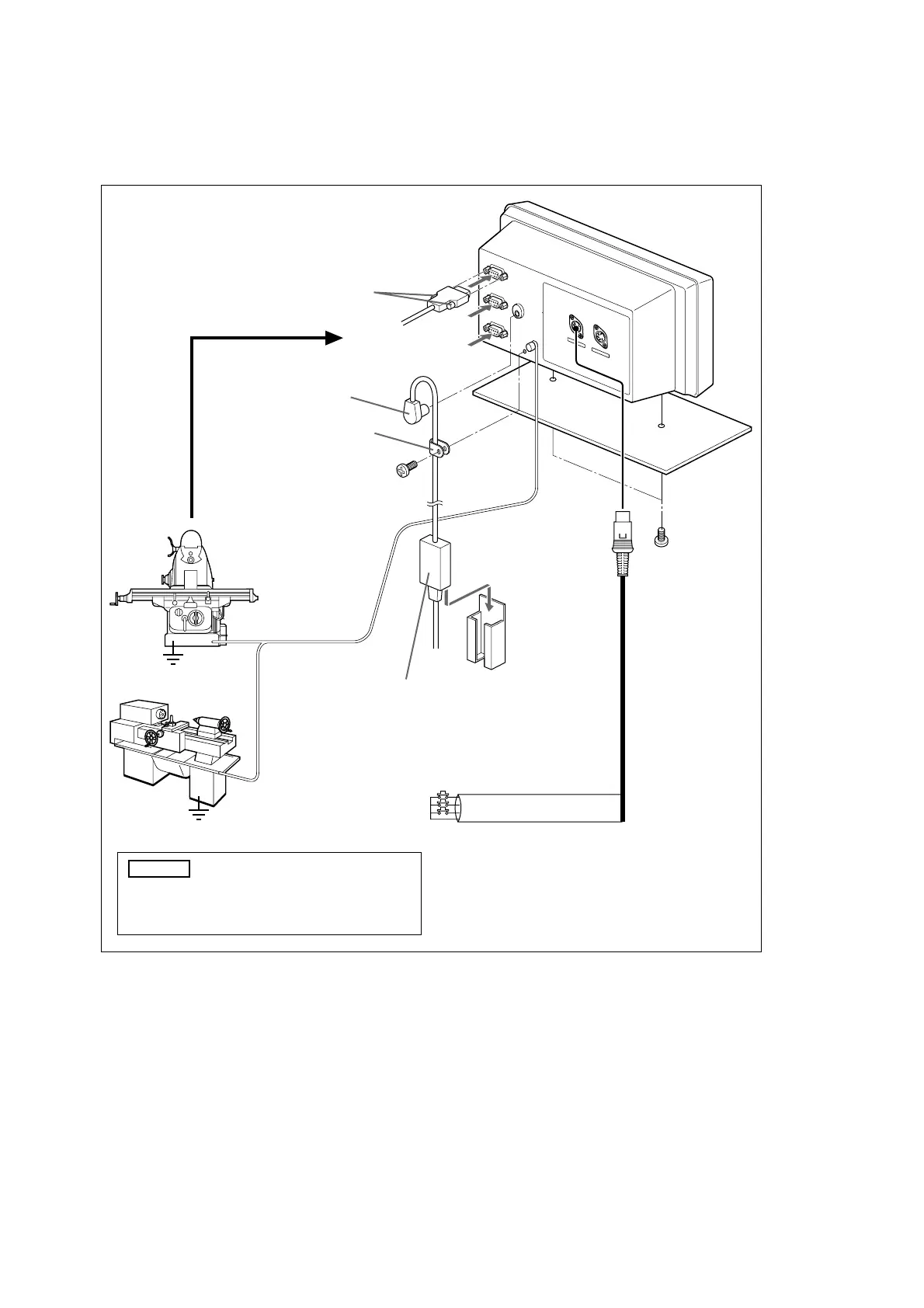

Angaben zu den Anschlüssen bei Verwendung der Additionsfunktion mit
Drehmaschinenfunktion finden Sie auf Seite 4-4.
Erdungskabel
Fest verschrauben.
Kabel sichern, um
Herausziehen des
Steckers zu verhüten.
Wie gezeigt für
Kabeldurchhang sorgen,
damit der Stecker keiner
übermäßigen Belastung
ausgesetzt wird.
Halter
M4 × 16-
Ankerschrauben,
2 Stück (mitgeliefert)
Netzgerät PSC-21/22/23 (getrennt erhältlich)
100 - 240 VAC ±10 %, 50/60 Hz
Lampenleitung anzapfen.
Messstabseinheits-
Eingabe
Erste Achse
2
3
Gleichstromausgang
Hinweise
Das mitgelieferte Erdungskabel anschließen, um
sicherzustellen, dass die Anzeigeeinheit das
gleiche Potential wie die Maschine selbst besitzt.
Erste Achse
Zweit Achse
Dritte Achse
Fernrückstellungsschalter
Abgeschirmtes Kabel
