4-4 (G)
4. Installation und Anschluss der Einheit
LH71A / LH72

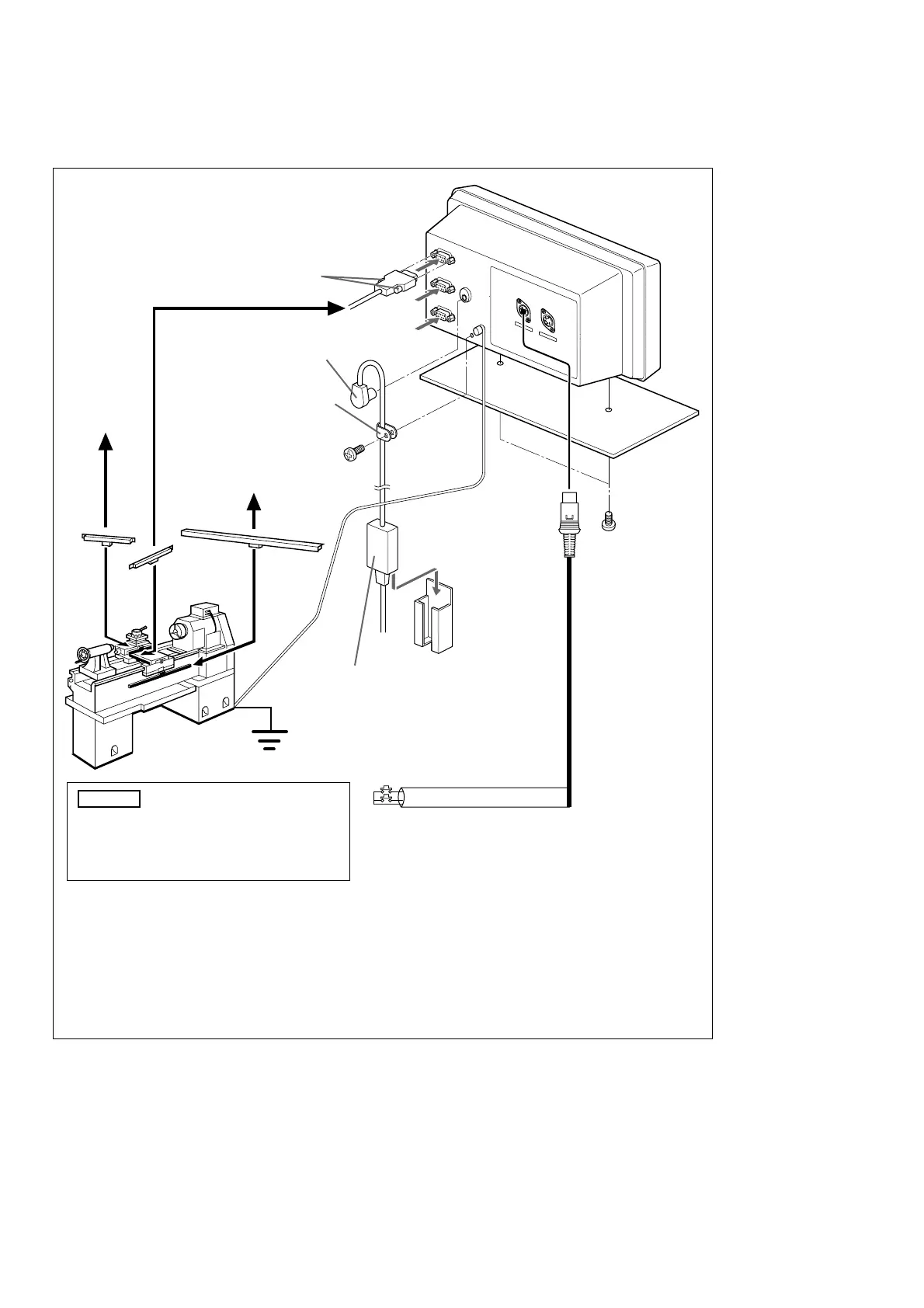

Anschlüsse bei Verwendung der Additionsfunktion mit Drehmaschinenfunktion
*1
Zur zweiten oder dritten Achse
Fest verschrauben.
Kabel sichern, um
Herausziehen des Steckers zu
verhüten.
Wie gezeigt für Kabeldurchhang
sorgen, damit der Stecker
keiner übermäßigen Belastung
ausgesetzt wird.
Halter
M4 × 16-
Ankerschrauben,
2 Stück (mitgeliefert)
Netzgerät PSC-21/22/23 (getrennt erhältlich)
100 - 240 VAC ±10 %, 50/60 Hz
∗ Lampenleitung anzapfen.
Messstabseinheits-Eingabe
Erste Achse
2
3
Gleichstromausgang
*1
Zur zweiten
oder dritten
Achse
Zur ersten Achse
∗1 Falls die Auflösungen der Messstabseinheiten, welche die Addition durchführen (Z
1
-Achse, Z
2
-Achse)
unterschiedlich sind, schließen Sie die Messstabseinheit mit der höheren Auflösung an die zweite Achse der
Anzeigeeinheit an.
Beispiel: Verwendung von Messstabseinheit Z
1
(Auflösung: 0,5 µm) und Messstabseinheit
Z
2
(Auflösung: 1 µm)
Messstabseinheit Z1 (Auflösung: 0,5 µm) : Angeschlossen an die zweite Achse der
Anzeigeeinheit
Messstabseinheit Z
2
(Auflösung: 1 µm) : Angeschlossen an die dritte Achse der
Anzeigeeinheit
Z2-
Achse
X-Achse
Z1-Achse
Erdungskabel
Messstabs-
einheit
Hinweise
Das mitgelieferte Erdungskabel anschließen,
um sicherzustellen, dass die Anzeigeeinheit das
gleiche Potential wie die Maschine selbst
besitzt.
Fernrückstellungsschalter
Abgeschirmtes Kabel
X-Achse
Z-Achse
R
EM
O
T
E R
ES
E
T
T
O
UC
H
S
EN
SO
R
