7. 操作方法

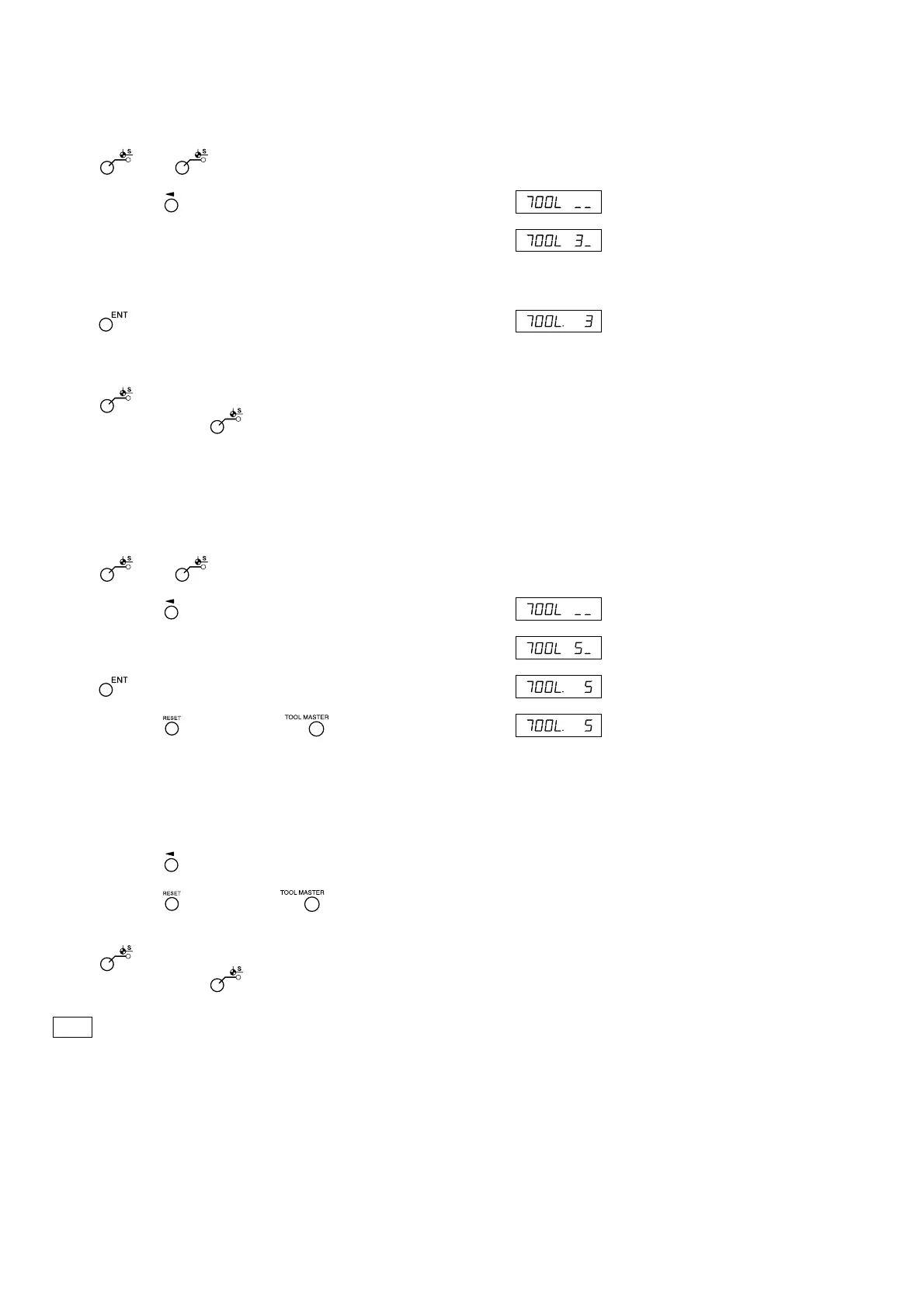

＜刀具 No. 的选择＞ 显示
1 按 键。( 指示灯点亮)
2 按第 3 轴的 键。
3 输入要选择的刀具 No.。
No. 1：刀具母片
No. 2～：刀具偏移
4 用 键确定。
现在值变为刀具偏移的值。
刀具偏移时显示在刀具母片上加上各刀具偏移的值。
5 按 键。
退出基准点模式。( 指示灯熄灭)
＜刀具母片的切换＞
刀具 No. 1 的刀刃磨损予以更换时，可将母片改变为其它 No.。
显示
1 按 键。( 指示灯点亮)
2 按第 3 轴的 键。
3 输入要作为母片的 No.。
4 用 键确定。
5 按第 3 轴的 键 (LH71A)或 键 (LH72)。
小数点点亮，No. 5 变为母片。
6 更换 No. 1 的刀刃。
7 设定 No. 1 的刀具偏移。
8 按第 3 轴的 键，选择 No. 1。
9 按第 3 轴的 键(LH71A)或 键 (LH72) ，将母片返
回到No. 1。
10 按 键。
退出基准点模式。( 指示灯熄灭)
注意
基准点模式中 ABS 显示固定。
刀具母片 (No. 1) 是线型补偿的基准。
(刀具母片值 0 的位置＝补偿量 0)
(例：No. 3)
(例：No. 5)
