LH71A / LH72
(CS) 7-13
7. 操作方法
Ø20.0
0

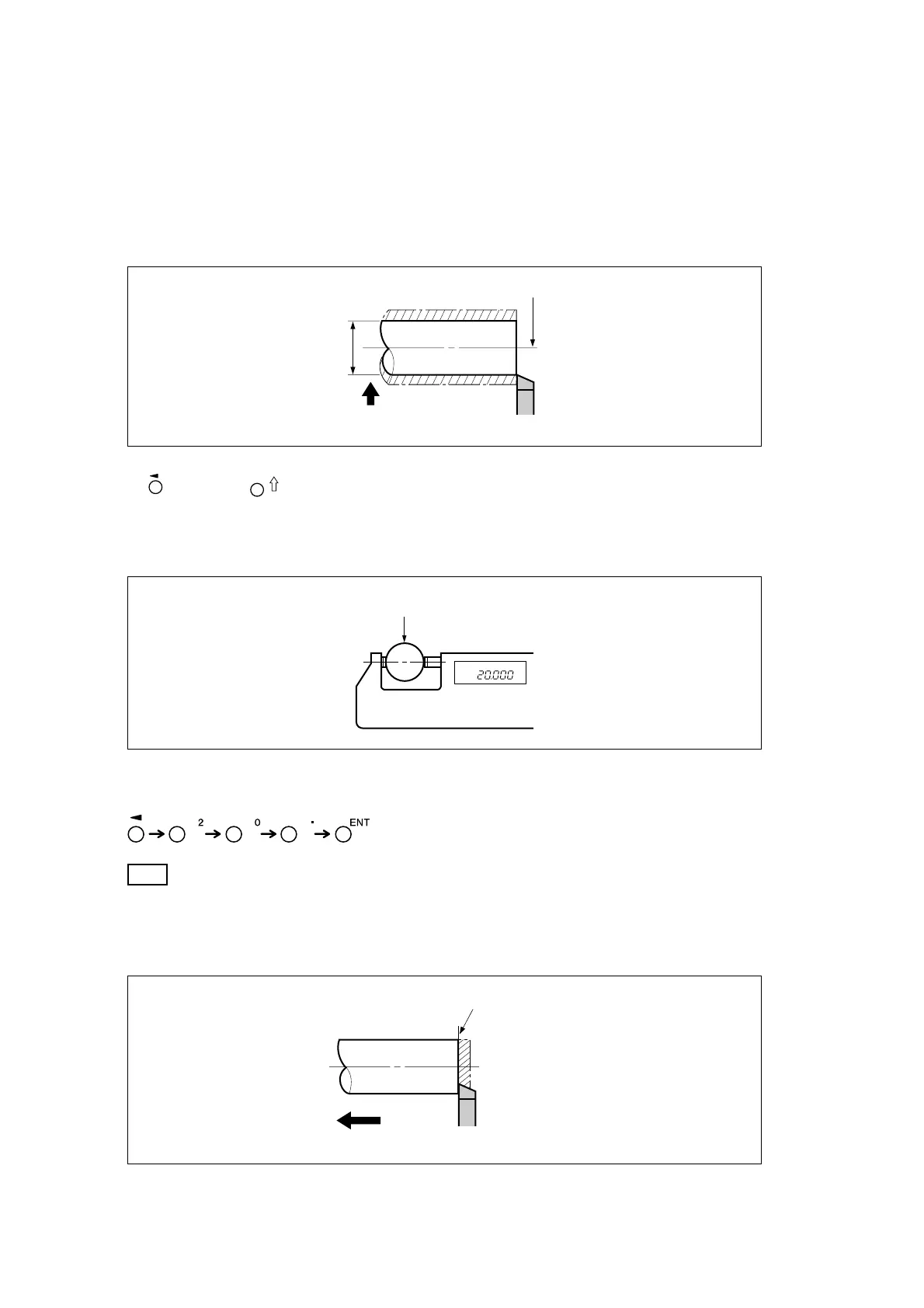

＜固定功能＞
输入刀具偏移时，如果使用固定功能，可将输入时的位置保存于内部存储器中。因而由于能够自由
地移动机床，便于测量偏移量。首先设定直径显示 (切换显示分辨率时，点亮 ∅)，然后进行操作。
1 使用刀具 No. 1 的车刀在 X 轴方向加工工件的外形。
相对于加工基准点“0”，车刀向减法方向移动。
2 按 键，然后按 键。
显示便会固定。
3 自由地移动车刀，用千分尺测量所加工的工件的直径。
X 轴加工基准点
工件
减法方向
刀具 No. 1 的车刀
单位 : 毫米
+
mm
工件
移动方向
Z 轴加工基准点
刀具 No. 1 的车刀
4 将所测量的工件直径输入 X 轴，设定加工基准点。
注意
务必以直径输入。
5 为了制定 Z 轴方向的基准点，稍微加工端面。
