LH71A / LH72
(J) 7-11

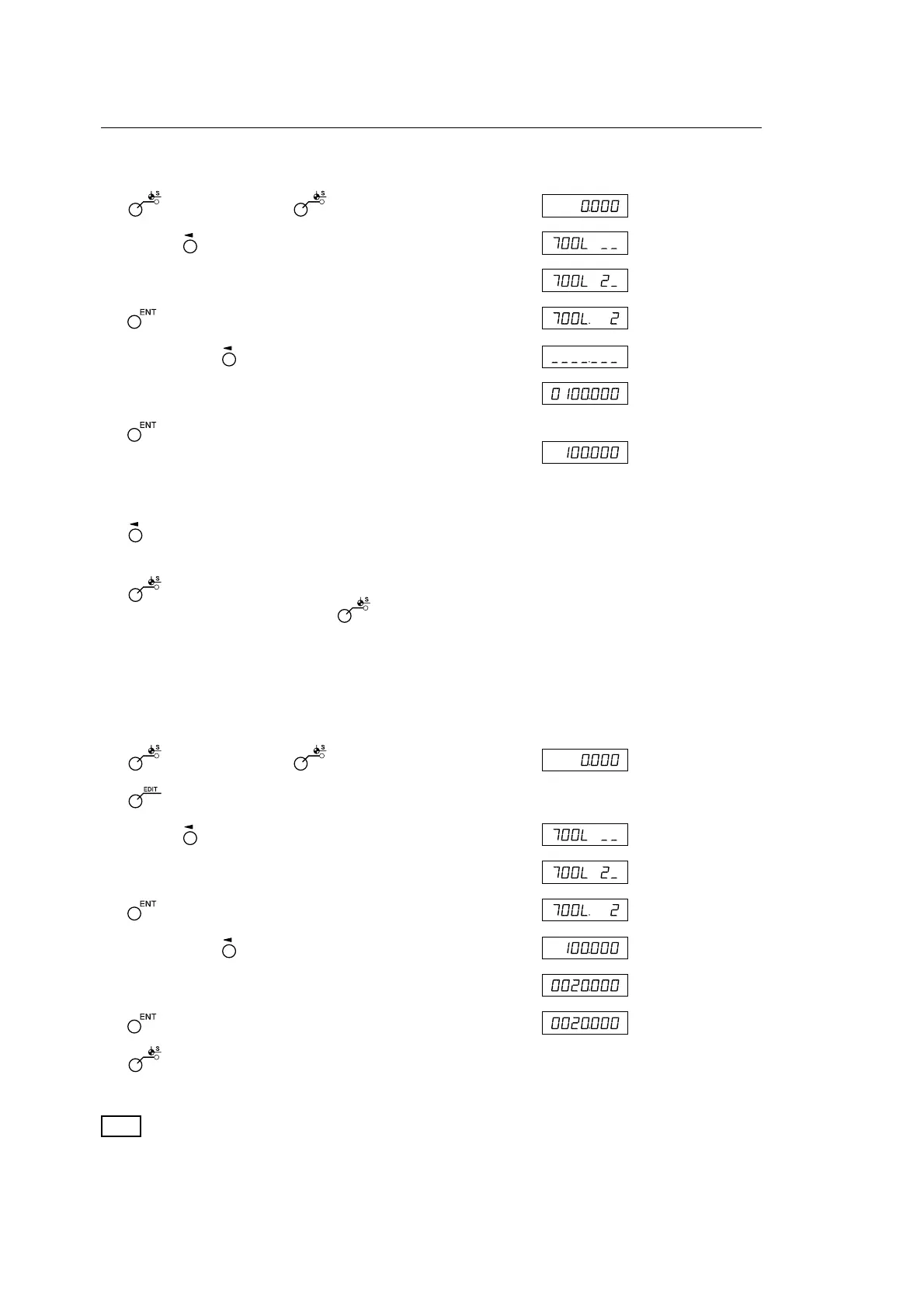

ツールオフセット(ツールNo.2〜)
＜ツールオフセットの設定＞ 表示
1 キーを押します。( ランプ点灯)
2 3軸目の キーを押します。
3 設定するツールオフセットNo.を入力します。
4 キーで決定します。
5 設定する軸の キーを押します。
6 テンキーで数値を入力します。
7 キーで決定します。
現在値がツールオフセット値として設定されます。
ツールオフセットが設定され､ツールマスターとの差分が
オフセット量として保存されます。
8 キーで設定する軸を選択し、同様に設定します。
(最大98個)
9 キーを押します。
基準点モードが終了します。( ランプ消灯)
＜ツールオフセットの編集＞
保存されているオフセット量を編集できます。
表示
1 キーを押します。( ランプ点灯)
2 キーを押します。(ツールオフセット量を表示)
3 3軸目の キーを押します。
4 設定するツールオフセットNo.を入力します。
5 キーで決定します。
6 編集する軸の キーを押します。
7 テンキーで数値を入力します。
8 キーで決定します。
9 キーを押します。ツールオフセットの編集が終了し、
現在値が表示されます。
注意
基準点モード中はABS表示固定です。
ツールマスター(No.1)はリニア補正の基準となります。
(ツールマスター値0の位置＝補正量0)
7.操作方法
(例：100.000)
(例：20.000)
(現在値表示)
(例：No.2)
(例：No.2)
(現在値表示)
