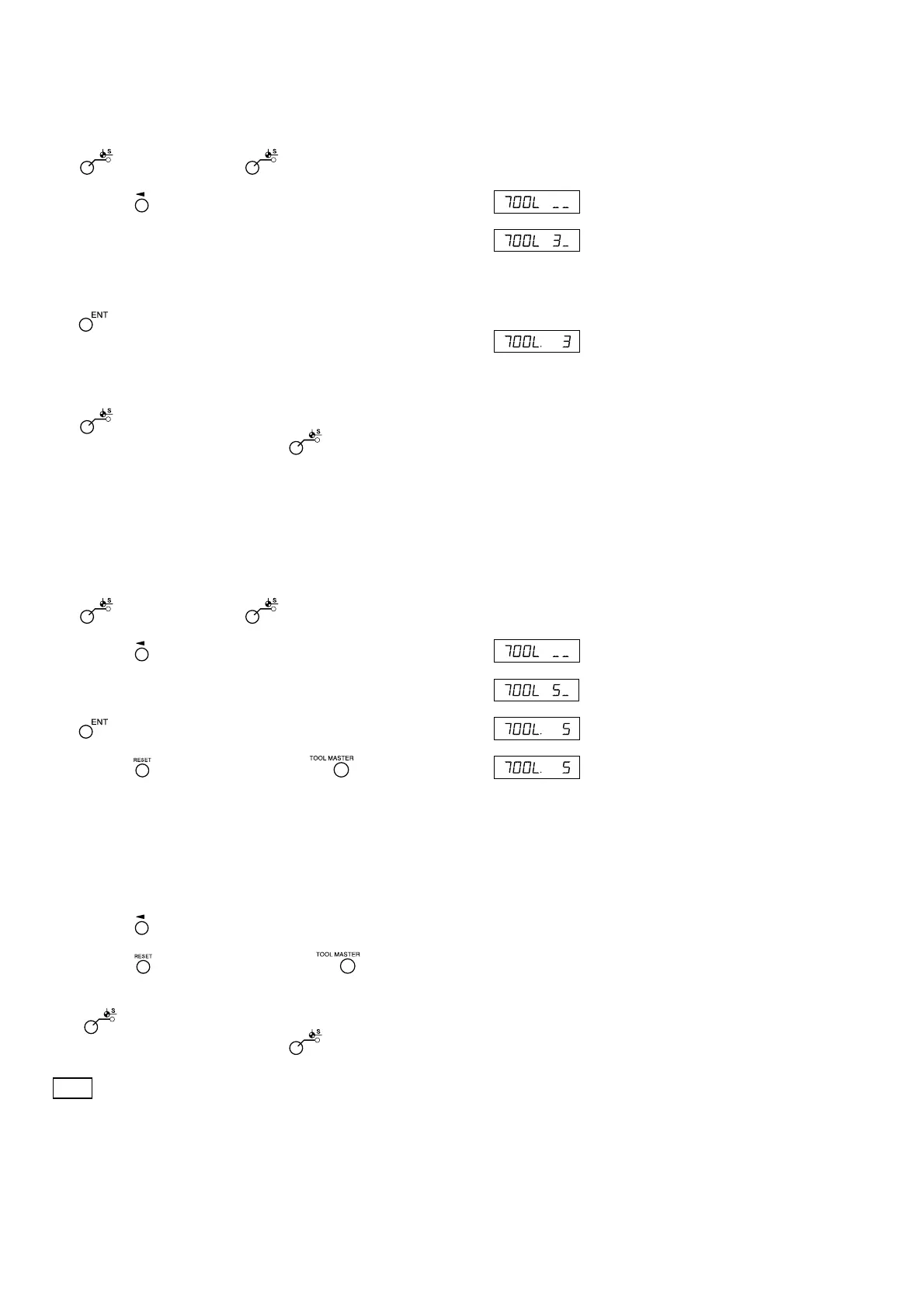

＜ツールNo.の選択＞ 表示
1 キーを押します。( ランプ点灯)
2 3軸目の キーを押します。
3 選択するツールNo.を入力します。
No.1：ツールマスター
No.2〜：ツールオフセット
4 キーで決定します。
現在値がツールオフセットの値になります。
ツールオフセットの場合ツールマスターに各ツール
オフセットを加算した値を表示します。
5 キーを押します。
基準点モードが終了します。( ランプ消灯)
＜ツールマスターの切替え＞
ツールNo.1の刃物が摩耗して交換する際、マスターを
他のNo.に変更できます。
表示
1 キーを押します。( ランプ点灯)
2 3軸目の キーを押します。
3 マスターにするNo.を入力します。
4 キーで決定します。
5 3軸目の キー(LH71A)、または キー(LH72)を
押します。
小数点が点灯し、No.5がマスターとなります。
6 No.1の刃物を交換します。
7 No.1のツールオフセットを設定します。
8 3軸目の キーを押して、No.1を選択します。
9 3軸目の キー(LH71A)、または キー(LH72)
を押して、マスターをNo.1に戻します。
10  キーを押します。
基準点モードが終了します。( ランプ消灯)
注意
基準点モード中はABS表示固定です。
ツールマスター(No.1)はリニア補正の基準となります。
(ツールマスター値0の位置＝補正量0)
7.操作方法
(例：No.3)
(例：No.5)
