LH71A / LH72
(J) 7-13
7.操作方法
Ø20.0
0

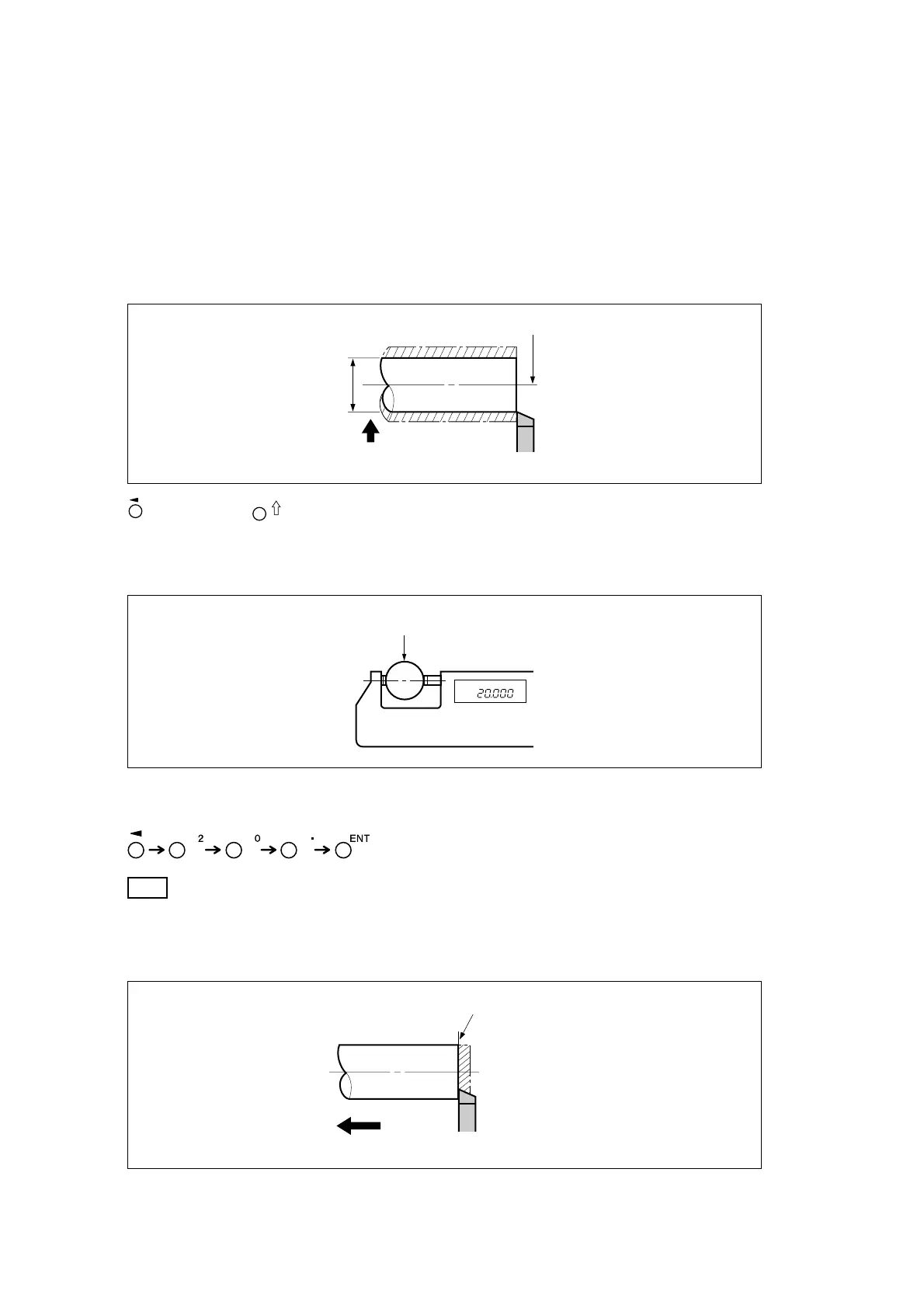

＜ホールド機能＞
ツールオフセットを入力する際、ホールド機能を使用すると、入力時の位置を内部にメモリして
おくことが可能です。したがって、自由に機械を動かすことができますので、オフセット量の測
定に便利です。最初に直径表示(表示分解能切替え時に∅を点灯させる)にしてから操作を行なっ
てください。
1 ツールNo.1のバイトでX軸方向にワークの外形を加工します。
加工基準点0に対し、バイトは減算方向に移動します。
2 キーを押して、 キーを押します。
表示がホールドします。
3 バイトを自由に移動して、加工したワークの直径をマイクロメータで測定します。
4 測定したワークの直径をX軸に入力し、加工基準点の設定をします。
注意
必ず直径で入力してください。
5 Z軸方向の基準点を作るために、端面を少し加工します。
X軸加工基準点
ワーク
減算方向
ツールNo.1のバイト
単位:mm
+
mm
ワーク
移動方向
Z軸加工基準点
ツールNo.1のバイト
