LH71A / LH72
(J) 7-19
7.操作方法
1. 使用上の注意

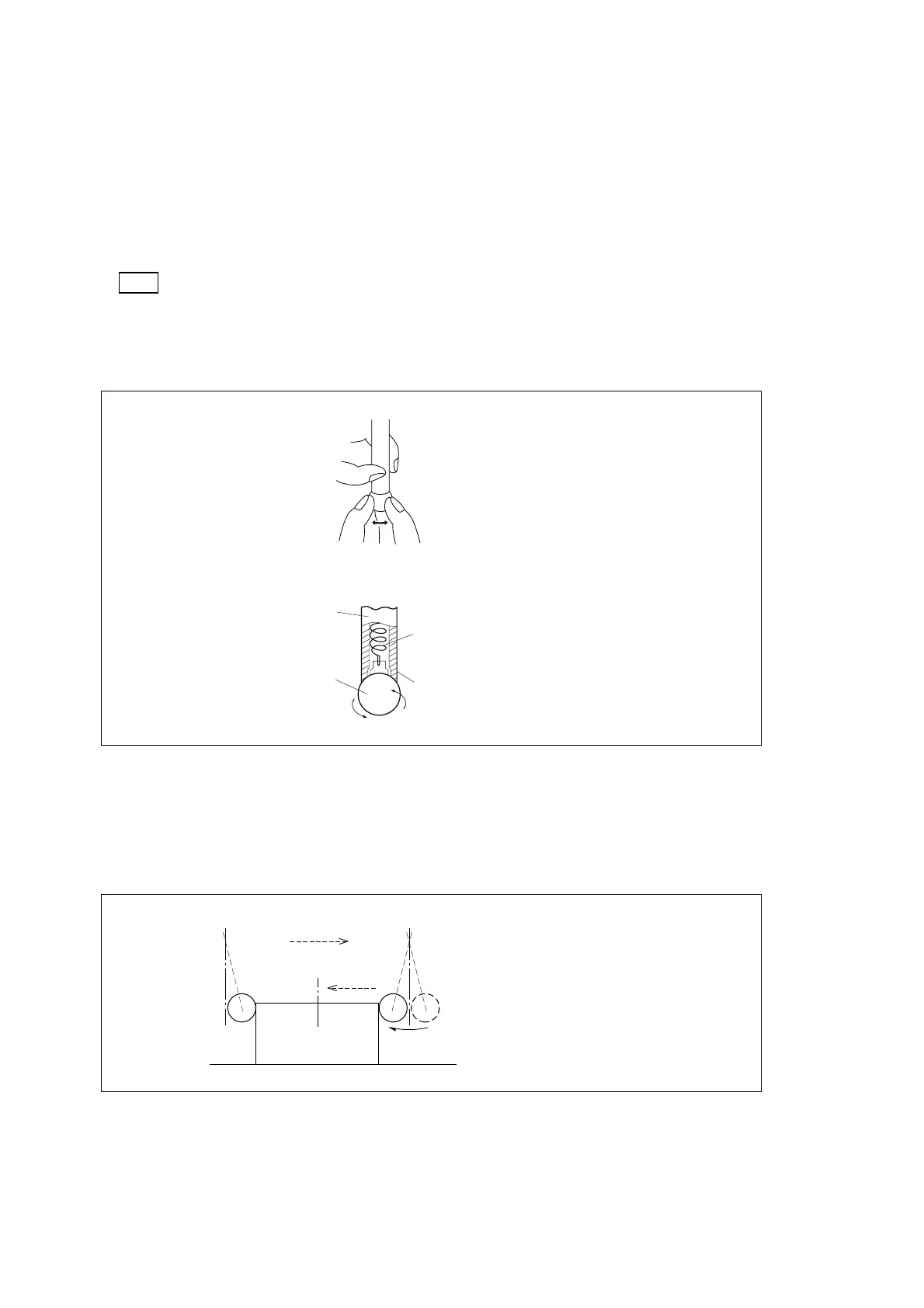

• ご使用になる前には必ず、スチールボールを引張らないように指で左右に2〜3回、1/3から半
回転ほど回し、中心軸との当りを良くしてから取付けを行なってください。そうしないと、防
錆グリースがスチールボールと中心軸の間にはさまっている場合に、検出誤差を生じる恐れが
あります。
注意
• スプリングを使用している構造のため、スチールボールを±180º以上回さないように注意し
てください。
• スチールボールを摘んで引っ張り、パチンと中心軸に当てることは絶対に避けてくださ
い。
• 機械の主軸にシャンクを取付けるとき芯ずれが生じると検出誤差になりますので、取付け方に
注意してください。
• 測定物のセンターへ主軸を位置決めしたいときは、始めに測定物の片側へタッチさせq、次に
反対側で主軸ごとタッチセンサを180º回転させて測定しw、測定値の1/2の位置へ位置決めす
ると高精度の位置決めができます。
半回転を2〜3回くりかえします。
(180º以内)
スチールボール
中心軸
スプリング
ダストカバー
軸芯
センター
測定物
反対側で180º回転させて固定します。
q w
