LH71A / LH72
(J) 7-23

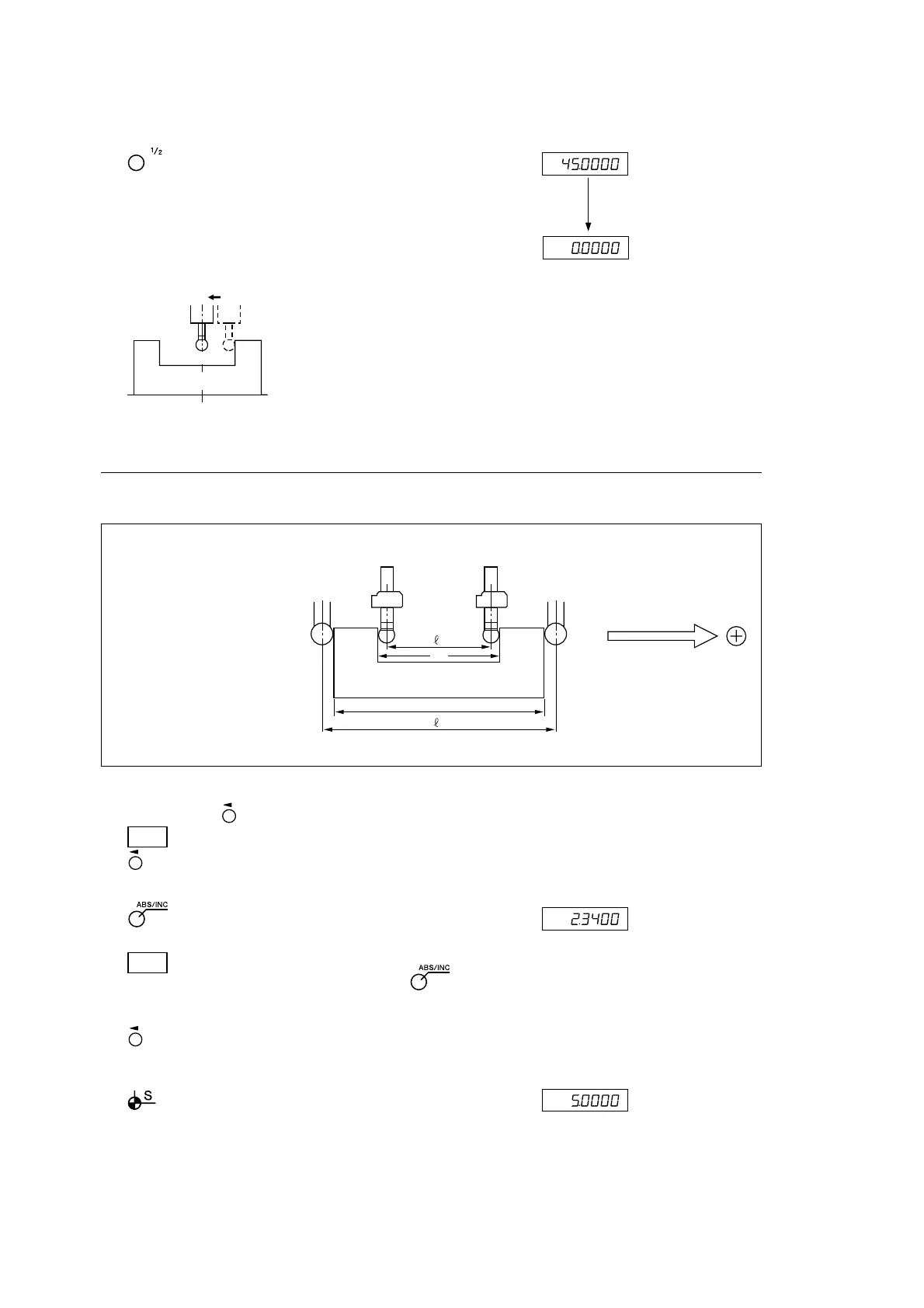

移動方向と極性
AB
L1
L2
CD
1
2
内側測定 L
1
= s
1
+10mm
外側測定 L
2
= s
2
–10mm
(例)L
1
=100
中心
A
B
C
ワーク
7.操作方法
表示
9 キーを押します。(軸ラベル点灯)
ロード/ホールド表示は解除され、ワークの中心Cか
らの現在位置表示となります。
10 タッチセンサを移動させます。表示が0になった
位置が中心です。
ワークの内側、外側測定
表示(表示は内側測定の場合です。)
1 操作する軸の キーを押します。
注意
キーを押すことで軸を選択します。軸を選択しない
場合、全軸同時切替えになります。
2 キーを押します。(ABSランプ消灯)
INCモードになります。
注意
ABSランプが点灯している場合は、再度 キーを
押してください。
カウント中
3 キーを押します。
軸ラベルが点滅します。
4 キーを押します。 (点滅)
タッチセンサ半径値が点滅表示します。
