7-22 (J)
LH71A / LH72

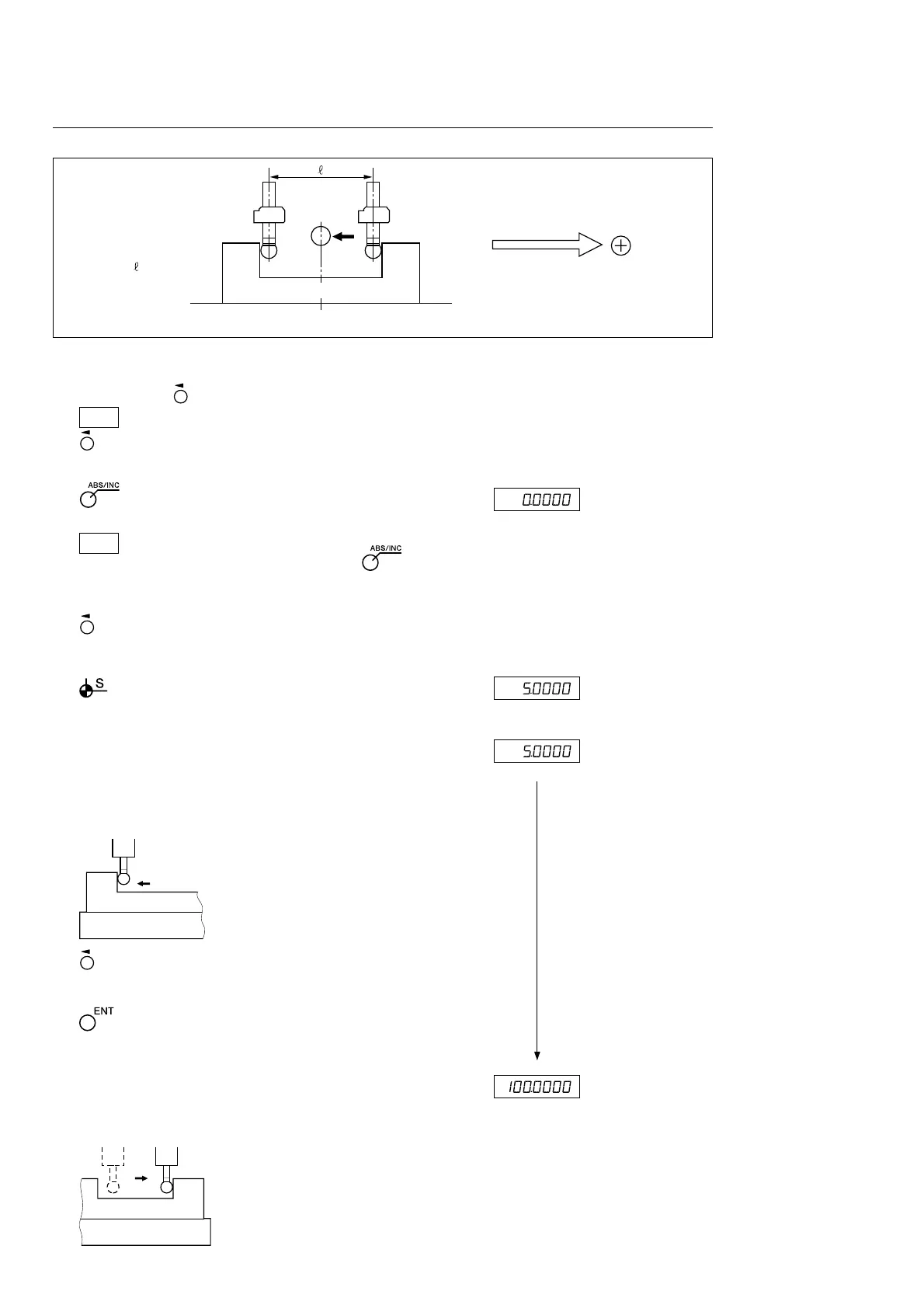

ワークの中心出し
表示
1 操作する軸の キーを押します。
注意
キーを押すことで軸を選択します。軸を選択しない
場合、全軸同時切替えになります。
2 キーを押します。(ABSランプ点灯)
ABSモードになります。
注意
ABSランプが消灯している場合は、再度 キーを
押してください。
3 キーを押します。
軸ラベルが点滅します。
4 キーを押します。 (点滅)
タッチセンサ半径値が点滅表示します。
5 タッチセンサのセンサ部をワークのA面にタッチさせ
ます。
タッチと同時にピーと音が鳴り、カウントが開始
されます。
6 キーを押します。
軸ラベルが点滅します。
7 キーを押します。
現在値が点滅表示します。
8 タッチセンサを移動し、ワークのB面にタッチさせます。
(軸ラベル点滅)
タッチと同時にピーと音が鳴り、表示値がホールドされます。
カウント中
(現在値点滅)
タッチ
A
A
B
7.操作方法
移動方向と極性
A
C
= 100
B
ワーク
中心
