LH71A / LH72
(J) 7-21

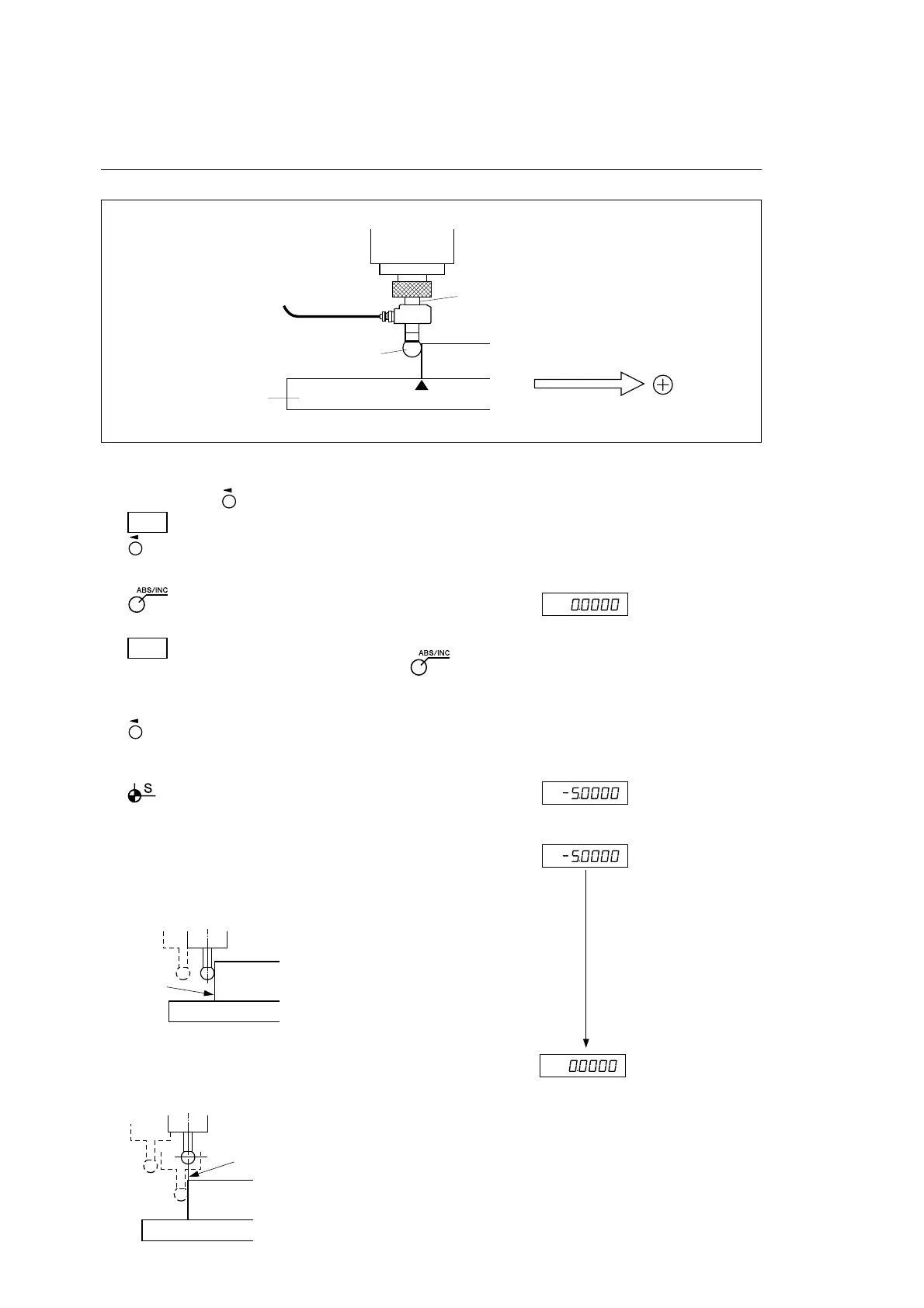

4. タッチセンサによる操作
基準点の設定
表示
1 操作する軸の キーを押します。
注意
キーを押すことで軸を選択します。軸を選択しない
場合、全軸同時切替えになります。
2 キーを押します。(ABSランプ点灯)
ABSモードになります。
注意
ABSランプが消灯している場合は、再度 キーを
押してください。
3 キーを押します。
軸ラベルが点滅します。
4 キーを押します。 (点滅)
タッチセンサ半径値が点滅表示します。
5 タッチセンサのセンサ部をワークにタッチさせます。 点灯
タッチと同時にピーと音が鳴り、カウントが開始
されます。
6 タッチセンサを移動させます。表示が0になった
位置が基準点です。
7.操作方法
タッチセンサ
シャンク部
センサ部
ワーク
機械テーブル
基準点
移動方向と極性
主軸ヘッド
カウント中
タッチ
ワーク
基準点
