ID-DCU-MARINE-2.2.2, ©ComAp June 2015 - 42 -
ID-DCU-MARINE-2.2.2.pdf
ID-DCU MARINE Analog inputs hardware configuration

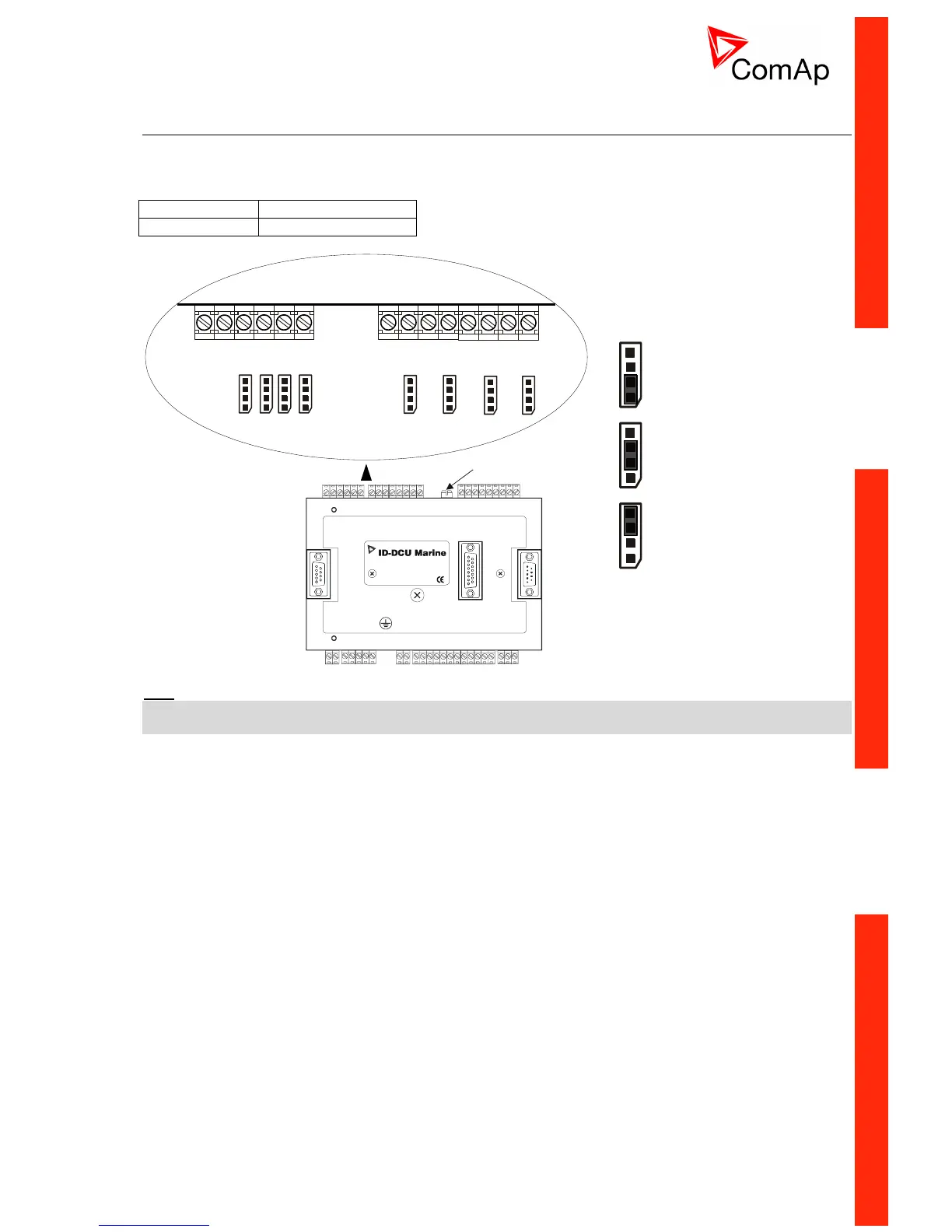

Configure Analog inputs AI1-AI8 connection by jumpers on PCB (remove cover).
Controller default jumper setting from production
AI1 to AI4
Current sensor
AI5 to AI8
Resistance sensor
Grounding Terminal
BOOT JUMP ER
BINAR Y INP UTSRPM
BINAR Y INP UTSANAL OG IN PUTS
BINAR Y OU TPUT S P OWER
8 - 36 V DC
EXTENSION MODULE
ID-RPU
RS 232
LB 1
EXTENSION MODULE
ID-COM
+
-
RPM GND
RPM IN
BI1
BI2
BI3
BI4
BI5
SHIELD
COM
D+
BO1
BO2
BO3
BO4
BO5
BO8
BO6
BO12
BO13
BO14
BO9
BO7
BO10
BO11
AIN1
AIN2
AIN3
AIN4
AIN6+
AIN5+
AIN8+
AIN8-
AIN6-
AIN5-
AIN7+
AIN7-
BI6
BI7
BI8
BI9
BI10
BI11
BI13
BI12
BI14
1
2
3
4
AI1
AI2
AI3
AI4
1
2
3
4
AI5+
AI6+
AI7+
AI8+
Jumpers setting
1
2
3
4
Current
Measurement
Jumper on pins 1-2.
1
2
3
4
Voltage (thermocouples
AI5-AI8) measurement
Jumper on pins 2-3.
1
2
3
4
Resistance
measurement
- Jumper on pins 3-4.
Hint:
Maximal voltage on controller Differential analog inputs AI5 to AI8 is in the range 2 to +5 VDC against
minus power supply terminal!
