9A-15 Wiring Systems:

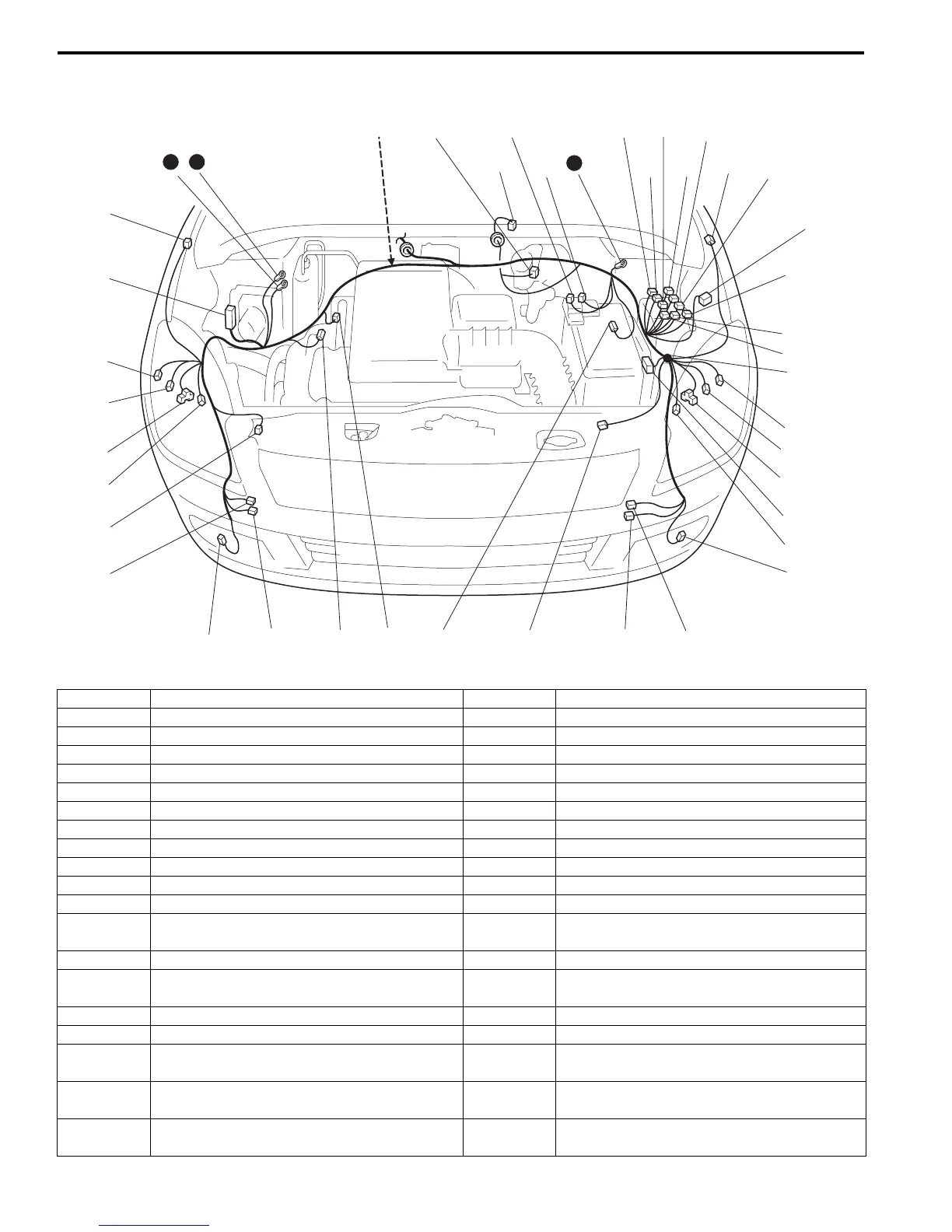

E: Main harness (LHD)
E: Main harness
5 6
E06
E12
E
E03
E07
E09
E59
E08
E13
E10
E11 E05 E04
E01
E02
E19
7
E34
E31
E32
E24
(TO C36)
E33
E36
E35
E30
E29
E28
E20
E21
E22
E58
E27
E26
E23
E25 E17
E18
E14 E15
E55
I7RS0B910903-02
No./Color Connective position No./Color Connective position
E01/GRY Windshield wiper motor E21/BLK Headlight (R)
E02/BRN Brake fluid level switch E22/N Front position light (L)
E03/BLK ABS control module E23/GRY ECM
E04/BLK A/C pressure sensor E24/N Engine Harness (To C36)
E05/BLK Wheel speed sensor (FR) E25/BLK Wheel speed sensor (FL)
E06/N Side turn signal light (R) E26/N Main fuse box
E07/N Front position light (R) E27/BLK Main fuse box
E08/BLK Head light (R) E28/BLK Radiator fan relay #1
E09/GRY Front turn signal light (R) E29/BLK Radiator fan relay #2
E10/GRN Rear washer motor E30/BLK Radiator fan relay #3
E11/BLU Windshield washer motor E31/BLK Starting motor relay
E12/BLK (IF
EQPD)
Front fog light (R) E32/BLK Main relay
E13/YEL Forward sensor E33/BLK A/T relay
E14/BLK Outside air temperature sensor
E34/BLK (IF
EQPD)
Front fog light relay
E15/BLK Horn E35/BLK Fuel pump relay
E17/BLK Radiator fan motor E36/BLK A/C compressor relay
E18/BLK (IF
EQPD)
Front fog light (L) E55/- Weld splice
E19/N Side turn signal light (L)
E58/GRY (IF
EQPD)
Headlight beam leveling actuator (L)
E20/GRY Front turn signal light (L)
E59/GRY (IF
EQPD)
Headlight beam leveling actuator (R)
